Двухканальные мостовые УНЧ - Микросхемы LA4625, LA4628, 1А4725, LA4728

Категория: Микросхемы
Двухканальные мостовые УНЧ - Микросхемы LA4625, LA4628, 1А4725, LA4728

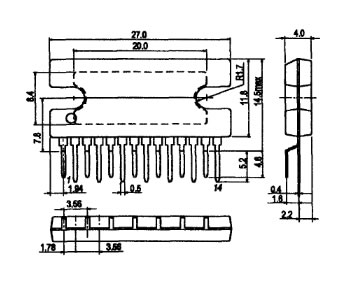

Микросхемы LA4625, LA4628, 1А4725, LA4728 выпускаемые фирмой SANYO содержат двухканальные мостовые УНЧ для применения в автомобильной аудиотехнике. Микросхемы выполнены в одинаковых корпусах SIP14HZ, имеют аналогичные схемы включения, цоколевку и структурные схемы, но отличаются электрическими параметрами. Микросхемы взаимозаменяемы, но при этом, соответственно меняются параметры выполненного на них усилителя.


Двухканальные мостовые УНЧ - Микросхемы LA4625, LA4628, 1А4725, LA4728

Микросхема LA4625

Некоторые электрические параметры:

1. Диапазон питающего напряжения .............. 7,2.... 20V.
Номинальное значение.............. 12V.
2. Максимальный потреб, ток.............7А.
3. Ток покоя........................... 65 ... 240 mА.
При ном. напряж. питания.......120mA.
4. Ток потребления при включенном энергосберегающем режиме .... не более 60uА.
5. Сопротивление нагрузки.......4...8 Оm.
6. Коэффициент усиления ................40 dB.
7. Коэффициент нелинейных искажения при выходной мощности 1 W.......0,06%.
8. Выходная мощность при коэффициенте нелинейных искажений 10% ... 13,5Wx2.
9. Шумы.......................... не более (-50dB).
10. Входное сопротивление..........30 kOm.
11. Разделение стереоканалов......60 dB.



Микросхема LA4625

Некоторые электрические параметры:

1. Диапазон питающего напряжения .............. 9 .... 20V.
Номинальное значение.............13,5V.
2. Максимальный потреб, ток.............. 8А.
3. Ток покоя............................ 70 ... 250 mА.
При ном. напряжении питания.......130 mA.
4. Ток потребления при включенном энергосберегающем режиме.....не более 60 мА.
5. Сопротивление нагрузки.......4...8 Оm.
6. Коэффициент усиления ................40 dB.
7. Коэффициент нелинейных искажения при выходной мощности 1 W.......0,06%.
8. Выходная мощность при коэффициенте нелинейных искажений 10%, напряжении питания 13,5V, нагрузке 4 Оm.....20Wx2.
9. Выходная мощность при коэффициенте нелинейных искажений 10%, напряжении питания 16,5V, нагрузке 4 Оm.....30Wx2.
10. Шумы......................... не более (-50dB).
11. Входное сопротивление..........30 kOm.
12. Разделение стереоканалов......60 dB.


Микросхема LA4725

Некоторые электрические параметры:

1. Диапазон питающего напряжения .............. 9 .... 17V.
Номинальное значение.............13,2V.
2. Максимальный потребляемый ток... 6А.
3. Ток покоя............................ 70 ... 250 mА.
При ном. напряж. питания........125mA.
4. Ток потребления при включенном энергосберегающем режиме .... не более 60 mА.
5. Сопротивление нагрузки.......4...8 Оm.
6. Коэффициент усиления ................40 dB.
7. Коэффициент нелинейных искажения при выходной мощности 1 W.......0,06%.
8. Выходная мощность при коэффициенте нелинейных искажений 10%, напряжении питания 13,2V, нагрузке 4 Оm.....17Wx2.
9. Выходная мощность при коэффициенте нелинейных искажений 10%, напряжении питания 14,4V, нагрузке 4 Оm......20Wx2.
10. Выходная мощность при коэффициенте нелинейных искажений 30%, напряжении питания 14,4V, нагрузке 4 Оm......30Wx2.
11. Шумы......................... не более (-50dB).
12. Входное сопротивление..........30 kOm.
13. Разделение стереоканалов......60 dB.



Микросхема LA4728

Некоторые электрические параметры:

1. Диапазон питающего напряжения .............. 9.... 17V.
Номинальное значение.............13,2V.
2. Максимальный потребляемый ток.. 7А.
3. Ток покоя............................. 70 ... 250 mА.
При ном. напряж. питания........125mA.
4. Ток потребления при включенном энергосберегающем режиме .... не более 60 mА.
5. Сопротивление нагрузки.......4...8 Оm.
6. Коэффициент усиления ................40 dB.
7. Коэффициент нелинейных искажения при выходной мощности 1 W.......0,06%.
8. Выходная мощность при коэффициенте нелинейных искажений 10%, напряжении питания 13,2V, нагрузке 4 Оm......20Wx2.
9. Выходная мощность при коэффициенте нелинейных искажений 10%, напряжении питания 14,4V, нагрузке 4 Оm......25Wx2.
10. Выходная мощность при коэффициенте нелинейных искажений 30%, напряжении питания 14,4V, нагрузке 4 Оm......35Wx2.
11. Шумы......................... не более (-50dB).
12. Входное сопротивление..........30 kOm.
13. Разделение стереоканалов......60 dB.
