Схема стабилизатора напряжения сети 220В

Схема стабилизатора напряжения сети 220В

Стабилизатор представляет собой сетевой автотрансформатор, отводы обмотки которого переключаются автоматически в зависимости от величины напряжения в электросети. Стабилизатор позволяет поддерживать выходное напряжение на уровне 220V при изменении входного от 180 до 270 V. Точность стабилизации 10V. Принципиальную схему можно разделить на слаботоковую схему (или схему управления) и сильнотоковую (или схему автотрансформатора).

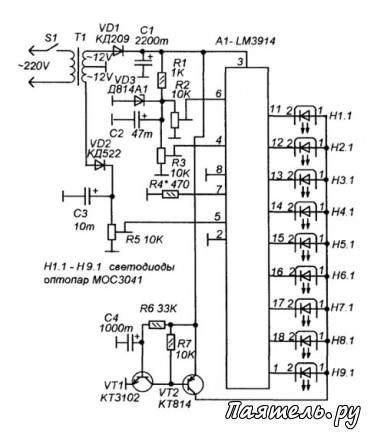

Схема управления показана на рисунке 1. Роль измерителя напряжения возложена на поликомпараторную микросхему с линейной индикацией напряжения, - А1 (LM3914).

Сетевое напряжение поступает на первичную обмотку маломощного трансформатора Т1. У этого трансформатора есть две вторичные обмотки, по 12V на каждой, имеющие один общий вывод (или одна обмотка на 24V с отводом от середины).

Выпрямитель на диоде VD1 служит для получения питающего напряжения. Напряжение с конденсатора С1 поступает на цепь питания микросхемы А1 и светодиодов оптопар Н1.1-Н9.1. А так же, он служит для получения образцовых стабильных напряжений минимальной и максимальной отметки шкалы.

Для их получения используется параметрический стабилизатор на VD3 и R1. Предельные значения измерения устанавливаются подстроечными резисторами R2 и R3 (резистором R2 - верхнее значение, резистором R3 - нижнее).

Измеряемое напряжение берется с другой вторичной обмотки трансформатора Т1. Оно выпрямляется диодом VD2 и поступает на резистор R5. Именно по уровню постоянного напряжения на резисторе R5 производится оценка степени отклонения сетевого напряжения от номинального значения В процессе налаживания резистор R5 предварительно устанавливают в среднее положение, а резистор R3 в нижнее по схеме.

Затем, на первичную обмотку Т1 от автотрансформатора типа ЛАТР подают повышенное напряжение (около 270V) и резистором R2 выводят шкалу микросхемы на значение, при котором горит светодиод, подключенный к выводу 11 (временно вместо светодиодов оптопар можно подключить обычные светодиоды).

Затем входное переменное напряжение уменьшают до 190V и резистором R3 выводят шкалу на значение когда горит светодиод, подключенный к выводу 18 А1.

Если вышеуказанные настройки сделать не удается, нужно подстроить немного R5 и повторить их снова. Так, путем последовательных приближений добиваются результата, когда изменению входного напряжения на 10V соответствует переключение выходов микросхемы А1.

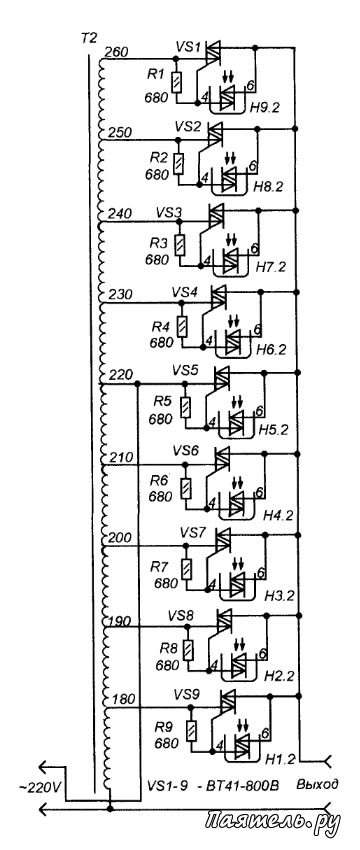

Рис.2
Схема стабилизатора напряжения сети 220ВВсего получается девять пороговых значений, - 270V, 260V, 250V, 240V, 230V, 220V, 210V, 200V, 190V. Принципиальная схема автотрансформатора показана на рисунке 2. В его основе лежит переделанный трансформатор типа ЛАТР.

Корпус трансформатора разбирают и удаляют ползунковый контакт, который служит для переключения отводов. Затем по результатам предварительных измерений напряжений от отводов делают выводы (от 180 до 260V с шагом в 10V), которые, в дальнейшем переключают при помощи симисторных ключей VS1-VS9, управляемых системой управления посредством оптопар Н1-Н9.

Оптопары подключены так, что при снижении показания микросхемы А1 на одно деление (на 10V) происходит переключение на повышающий (на очередные 10V) отвод автотрансформатора. И наоборот, - увеличение показаний микросхемы А1 приводит к переключению на понижающий отвод автотрансформатора.

Подбором сопротивления резистора R4 (рис. 1) устанавливают ток через светодиоды оптопар, при котором симисторные ключи переключаются уверенно. Схема на транзисторах VT1 и VT2 (рис. 1) служит для задержки включения нагрузки автотрансформатора на время, необходимое на завершение переходных процессов в схеме после включения. Эта схема задерживает подключение светодиодов оптопар к питанию.

Вместо микросхемы LM3914 нельзя использовать аналогичные микросхемы LM3915 или LM3916, из-за того, что они работают по логарифмическому закону, а здесь нужен линейный, как у LM3914. Трансформатор Т1 - малогабаритный китайский трансформатор типа TLG, на первичное напряжение 220V и два вторичных по 12V (12-0-12V) и ток 300mA. Можно использовать и другой аналогичный трансформатор.

Трансформатор Т2 можно сделать из ЛАТРа, как описано выше, или намотать его самостоятельно. Симисторы можно использовать другие, - все зависит от мощности нагрузки. Можно даже использовать в качестве элементов коммутации электромагнитные реле.

Сделав другие настройки резисторами R2, R3, R5 (рис. 1) и, соответственно, другие отводы Т2 (рис. 2) можно изменить шаг переключения напряжения.
