Схема ручного программатора

Категория: Программаторы
Схема ручного программатора

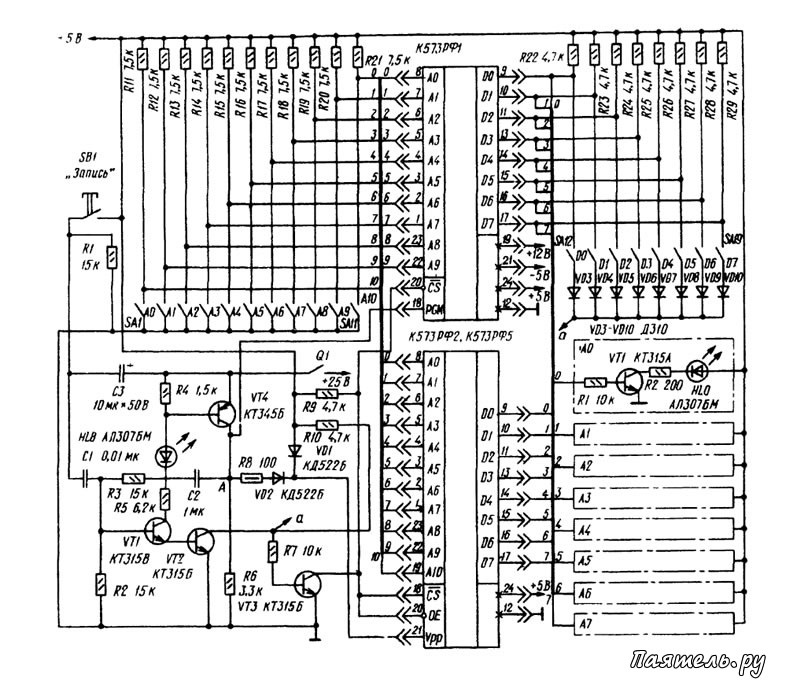

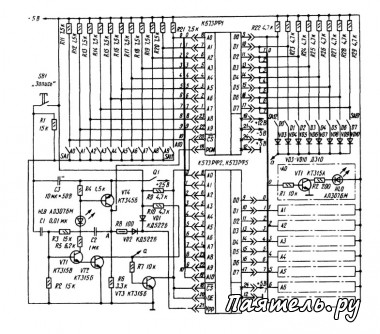

Многие радиолюбители в своих конструкциях используют многократно программируемые ПЗУ с стиранием ультрафиолетовым излучением, такие как К573РФ1, К573РФ2, К573РФ5. Для записи программ в такие микросхемы обычно пользуются компьютером с соответствующей приставкой, но при отсутствии такового можно запрограммировать микросхему в ручную при помощи простейшего программатора, схема которого показана на рисунке.


Тумблерами SA1-SA11 устанавливаются адреса, по которым записывается информация, а тумблерами SA12-SA19 - данные. Затем нужно нажать кнопку SB1 , и так каждый байт. Разомкнутому состоянию тумблеров соответствует единица, а замкнутому — ноль. Проконтролировать запись можно при помощи светодиодов.

Стереть программу можно потом при помощи лампы дневного света с разбитой внешней колбой, или при помощи другого источника УФ-излучения.
