Схема усилителя высокой частоты - трансивера

Схема усилителя высокой частоты - трансивера

При конструировании QRP-аппаратуры желательно, по возможности, максимально использовать все её узлы, как на прием так и на передачу. Вниманию читателей предлагается усилитель, который обеспечивает линейное усиление сигналов как в области микротоков, то есть может работать как усилитель РЧ приемника, так и в области больших токов, и следовательно, может работать как усилитель мощности передатчика. Усилитель имеет такие параметры: Напряжение питания 12В. Коэффициент усиления по мощности, приблизительно равен 18. Амплитудно-частотная характеристика в диапазоне частот 1,8...30 Мгц, практически, линейна. Входное и выходное сопротивления усилителя равны.


Входное и выходное сопротивления, равные 100 ом позволяют усилитель хорошо согласовать с 75-ти омным коаксиальным кабелем и удовлетворительно с 50-ти омным. Равенство этих сопротивлений (входного и выходного) дает возможность использовать один и тот же "П"-образный контур, согласованный с антенной, как на прием, так и на передачу с высоким КПД. Благодаря низким входному и выходному сопротивлениям усилитель не склонен к самовозбуждению.

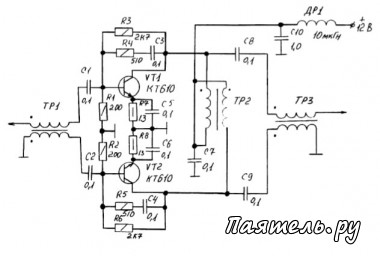

Принципиальная схема усилителя показана на рисунке 1, схема подключения в трансивере — на рисунке 2.

Схема очевидна и пояснений не требует. Вся наладка усилителя заключается в установке подбором номиналов резисторов R3 и R6 тока коллектора каждого транзистора, в пределах 15-25 mА. В целях повышения линейности усилителя оба транзистора должны иметь одинаковые коэффициенты усиления на трех разных токах — 10 mА, 50 mА, и 200 mА. Но можно использовать и неодинаковые транзисторы, примирившись с имеющими место искажениями.

Антипаразитные цепочки R4C3 и R5C4 несколько уменьшают коэффициент усиления, но значительно повышают его устойчивость к самовозбуждению. Но, если усилитель будет работать в диапазоне до 14 Мгц, и антенна, используемая с ним, будет хорошо согласована с усилителем, эти цепочки можно исключить. В этом случае коэффициент усиления возрастает до 25.

Усилитель может обеспечить чистую выходную мощность (то есть мощность, измеренную в нагрузке) не менее одного ватта, при этом в режиме передачи не следует подавать на его вход возбуждение более 50 мВт. Большее напряжение возбуждения может привести к появлению искажений, особенно в области нижних рабочих частот — в диапазоне 1,8... 3,5 МГц.

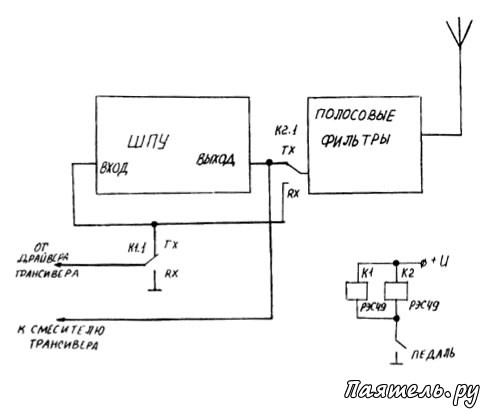

Коммутационная схема приведена на рис. 2. Для переключения направления прием-передача используется реле РЭС9. Можно поставить и два реле типа РЭС47. При применении реле типа РЭС60 усилитель возбуждался при работе на передачу на частоте около 30 МГц. "П"-образный контур, согласующий антенну с усилителем, работает как на прием, так и на передачу.

В режиме приема усилитель нагружен на балансный смеситель, имеющий входное сопротивление около 100 ом. В режиме передачи напряжение возбуждения поступает на усилитель от источника сигнала с низким выходным сопротивлением. Это может быть в случае широкополосного усилителя эмиттерный повторитель, усилитель с трансформаторным выходом или, в случае узкополосного усилителя, согласование через "П"-образный контур или с помощью LC-контура.

Рисунок 2
Схема усилителя высокой частоты - трансивера

Усилитель можно собрать и на транзисторах типа КТ904, КТ907. В этом случае сопротивления резисторов R7 и R8 должны быть уменьшены до 1-2 Ом. Ток покоя транзисторов можно оставить таким же. Выходная мощность возрастет до 5 Вт, но коэффициент усиления снизится до 15. При усилении слабого сигнала шумы с этим типом транзисторов возрастут, особенно на высокочастотных диапазонах.

Детали. Все конденсаторы, используемые в усилителе типа КМ. Если есть возможность измерить емкость конденсаторов, желательно, чтобы С1=С2, С3=С4, С5=С6, С7=С8. Все трансформаторы намотаны скруткой из провода марки ПЭЛ - 0,3, причем две скрутки на 1 см длины, на кольцах из феррита с проницаемостью 400-600 (например 400НН, 400НМ, 600НН, 600НМ). Намотка равномерная по всей длине кольца. Кольца могут иметь диаметр от 7 до 15 мм и высоту 3 - 7 мм. Количество витков во всех трансформаторах равно 20.

Конструкция. Усилитель собран на плате из фольгированного стеклотекстолита размерами 40x50 мм. В плате просверлены отверстия, в которых установлены транзисторы. Транзисторы снизу установлены на дюралевую пластину толщиной 4 мм, соответствующую по размерам плате. Детали усилителя — конденсаторы и резисторы смонтированы непосредственно на выводах транзисторов, и в случае необходимости припаяны к фольге платы на вырезанные по их месту установки пятачки фольги размерами 5x5 мм.

Остальная фольга используется в качестве "земли". Реле располагается в трансивере около выхода усилителя. Усилитель может быть расположен в любом месте трансивера, в этом случае сигналы входа и выхода должны быть поданы через коаксиальный кабель 75 Ом или , с худшими результатами, через обычный низкочастотный экранированный шнур, используемый в аудиотехнике.
