Схема простого зарядного устройства аккумулятора

Схема простого зарядного устройства аккумулятора

Нарушение режима эксплуатации аккумулятора (вследствие неправильной работы реле-регулятора автомобиля, или длительного хранения) почти всегда приводит к сульфатизации пластин. В результате внутреннее сопротивление батареи возрастает, и даже в заряженном виде она не может выдать необходимый пусковой ток. Наиболее простой способ реанимации такой батареи это зарядка в тренировочном режиме, когда за один период сетевого напряжение происходит зарядка аккумулятора током в 5-10 ниже емкости батареи, в течении одного полупериода, и разрядка током в 50-100 раз ниже емкости батареи.


Обычно, после десяти часов такого режима большинство засульфатизированных аккумуляторов приходит в норму.

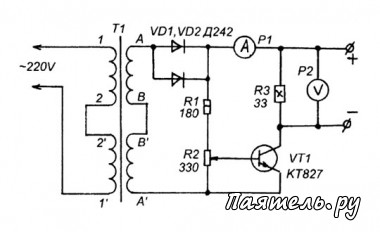

На рисунке показана схема простейшего устройства, реализующего такой режим. Во время положительного полупериода на базе составного транзистора появляется открывающее напряжение, которое устанавливается резисторами R1 и R2. Транзистор открывается и через него на аккумулятор поступает зарядный ток. Величина этого тока зависит от степени открывания VT1, а значит от положения движка R2. Зарядный ток, протекающий через батарею измеряется амперметром Р1.

С переходом сетевого напряжения через нуль транзистор VT1 закрывается, и в течении отрицательной полуволны сетевого напряжения происходит разрядка аккумулятора через мощный резистор R3.

Вольтметр Р2 служит для наблюдения за напряжением на аккумуляторе. Нельзя допускать чтобы оно было больше 14В.

Если аккумулятор сильно засульфатизирован, его внутреннее сопротивление будет велико, и даже при небольшом токе зарядки на нем будет падать повышенное напряжение (16-17В), этого допускать нельзя, и на первом этапе реанимации нужно резистором R2 установить такой ток, при котором напряжение на аккумуляторе будет не больше 14-14,5В, а затем, через 15-30 минут, постепенно увеличивать ток наблюдая чтобы напряжение не превышало 14 В.

Максимальный ток, который выдает это устройство, до 15 А, при необходимости ускоренной зарядке аккумулятора, можно устанавливать ток 10-12 А. Но при этом нужно следить за тем чтобы электролит не закипал (снять одну из крышечек, и если будет видно активное пузырение, уменьшить ток до такого уровня чтобы его не было).

Диоды Д242 можно заменить любыми другими диодами на ток не ниже 10 А, например КД213, Д243, КД202. Транзистор КТ827 можно заменить на КТ825, но при этом изменить полярность подключения диодов, Р1, Р2 и аккумулятора.

Амперметр Р1 — на ток до 3-5 А, но его шкалу нужно переградуировать, потому что его показания будут в 2,5 раза занижены, то есть если амперметр показывает 3 А, то на самом деле это 7,5 А. Вольтметр любой постоянного тока. Показания вольтметра корректировать не нужно, но они будут реальными только при подключенном аккумуляторе.

В качестве основы для трансформатора используется силовой трансформатор ТС200 (можно и ТС 180) от старых ламповых телевизоров. Нужно удалить все его вторичные обмотки, затем намотать новые, — две обмотки по 40 витков (на разных катушках трансформатора). А затем соединить их так же как соединены сетевые обмотки.

Транзистор и диоды должны быть на радиаторах, особенно транзистор. В качестве радиатора для транзистора можно использовать металлический корпус устройства, но при этом не соединять его с другими цепями, либо изолировать транзистор диэлектрическими прокладками (слюда).

Для диодов в качестве радиатора можно использовать металлический кронштейн площадью не менее 50 см2, который укрепить внутри корпуса на изоляционных стойках, чтобы он не имен контакта с корпусом устройства.
