Микросхемы УМЗЧ TB2903HQ, TB2904HQ, TB2905HQ, TB2906HQ

Категория: Микросхемы
Микросхемы УМЗЧ TB2903HQ, TB2904HQ, TB2905HQ, TB2906HQ

Микросхемы выпускаются фирмой «TOSHIBA» для применения в автомобильной аудиотехнике. Микросхемы во многом аналогичны, - выполнены в одинаковых корпусах HZIP25-P-00F и имеют одинаковые цоколевки. Разница в некоторых электрических параметрах.

В микросхемах четыре мостовых УМЗЧ. Вывод 25 служит для блокировки усилителей во время перемоток магнитной ленты или в других режимах, когда звук должен быть заблокирован. Включается блокировка подачей на этот вывод низкого уровня (0...1,5V), выключается («Play») подачей высокого уровня (3,5...6V). Для перевода в режим дежурного выключения (ST-BY) на вывод 4 нужно подать низкий уровень (0..,1,5V), для включения в рабочий режим (ON) - высокий уровень (3,5.. .6V).


Микросхемы УМЗЧ TB2903HQ, TB2904HQ, TB2905HQ, TB2906HQ

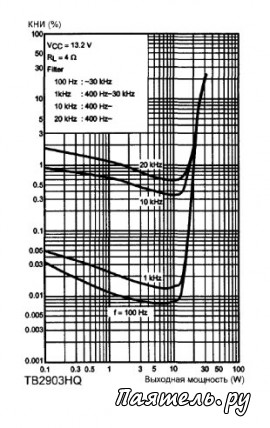

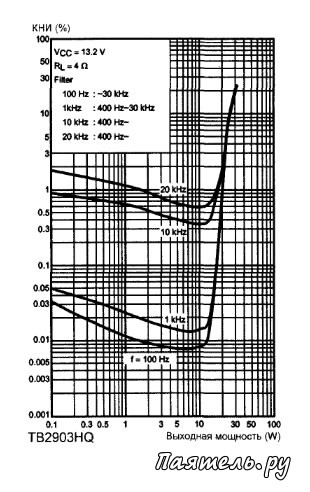

Параметры TB2903HQ:

1. Напряжение питания (Vcc).............9...18V.
(номинальное Vcc........................13,2 V).
2. Ток покоя не более...................... 400 mA.
(типовой ток покоя..................... 200 mA).
3. Максимальный выходной ток..............9А.
4. Максимальная выходная мощность при Vcc = 14,4V........................... 2x47 W.
5. Максимальная выходная мощность при Vcc = 13,2V.......................... 2x43 W.
6. Коэффициент нелинейных искажений при выходной мощности 5W.........0,015%.
7. Коэффициент нелинейных искажений
при выходной мощности 25W...........10%.
8. Коэффициент усиления .............24-28 dB.
(номинальное значение................ 26 dB).
9. Неравномерность усиления каналов не хуже........................................±1 dB.
10. Ток потребления в энергосберегающем режиме не более.........................0,01 mA.
11. Степень разделения каналов не хуже......................................50 dB.
12. Максимально допустимый всплеск напряжения питания........................50V.
13. Максимально допустимое долговременное напряжение питания............28V.
14. Сопротивление нагрузок................4 Оm.
15. Диапазон рабочих частот при неравномерности 1 dB....................20-20000 Hz.
16. Входное сопротивление............90 kOm.
17. Диапазон рабочих температур...................-40.... +85°С.
18. Разность потенциалов между выходами одного канала не более........ 0,3V.


Микросхемы УМЗЧ TB2903HQ, TB2904HQ, TB2905HQ, TB2906HQ

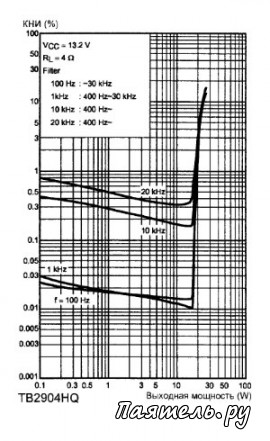

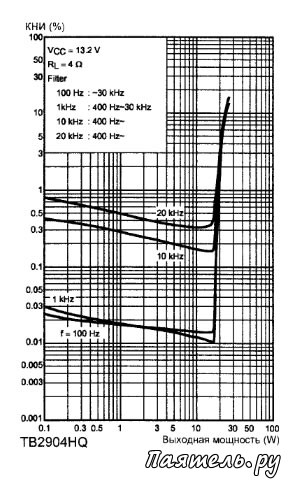

Параметры TB2904HQ:

1. Напряжение питания (Vcc).....................9...18V.
(номинальное Vcc.................................13,2V).
2. Ток покоя не более............................... 340mA.
(типовой ток покоя.............................170mA).
3. Максимапьный выходной ток.......................9А.
4. Максимальная выходная мощности при Vcc = 14,4V.................................... 2x43W.
5. Максимальная выходная мощность при Vcc = 13,2V.................................... 2x39W.
6. Коэффициент нелинейных искажений при выходной мощности 5W..................0,015%.
7. Коэффициент нелинейных искажений при выходной мощности 23W....................10%.
8. Коэффициент усиления ......................24-28dB.
(номинальное значение........................26 dB).
9. Неравномерность усиления каналов не хуже...............................................±1 dB.
10. Ток потребления в энергосберегающем режиме не более.................................0,01mA.
11. Степень разделения каналов не хуже..............................................50 dB.
12. Максимально допустимый всплеск напряжения питания................................50V.
13. Максимально допустимое долговременное напряжение питания....................28V.
14.Сопротивпение нагрузок........................4 Оm.
15. Диапазон рабочих частот при неравномерности 1 dB............................20-20000 Hz.
16. Входное сопротивление......................90 kOm.
17. Диапазон рабочих температур ... -40.... +85°С.
18. Разность потенциалов между выходами одного канала не более................. 0,3V.


Микросхемы УМЗЧ TB2903HQ, TB2904HQ, TB2905HQ, TB2906HQ

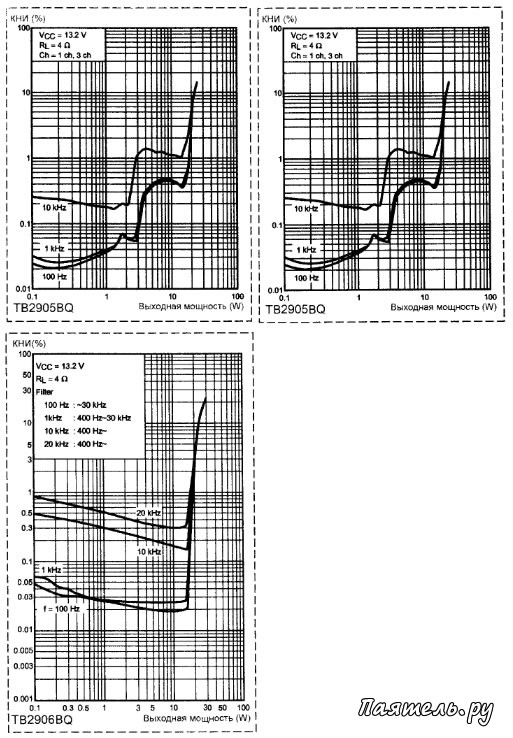

Параметры TB2905HQ:

1. Напряжение питания (Vcc)....................9...18V.
(номинальное Vcc................................13,2V).
2. Ток покоя не более............................... 300 mA.
(типовой ток покоя............................. 200 mА).
3. Максимальный выходной ток.......................9А.
4. Максимальная выходная мощность при Vcc = 14,4V, Rh = 4 Оm.................... 2x47W.
5. Максимальная выходная мощность при Vcc = 13,2V, Rh = 4 Оm.................... 2x43W.
6. Коэффициент нелинейных искажений при вых. мощности 25W, Rh=4 Оm............10%.
7. Максимальная выходная мощность при Vcc = 14,4V, Rh = 2 Оm.................. 2x80W.
8. Максимальная выходная мощность при Vcc = 13,2V, Rh = 2 Оm.................. 2x70W.
9. Коэффициент нелинейных искажений при вых. мощности 45W, Rh=2 Оm...........10%.
10. Коэффициент нелинейных искажений при выходной мощности 5W................0,015%.
11. Коэффициент усиления ...................24-28dB.
(номинальное значение....................... 26 dB).
12. Неравномерность усиления каналов не хуже..........................................+1 dB.
13. Ток потребления в энергосберегающем режиме не более...........................0,01mA.
14. Степень разделения каналов не хуже........................................ 50 dB.
15. Максимально допустимый всплеск напряжения питания.........................50V.
16. Максимально допустимое долговременное напряжение питания.............28V.
17. Сопротивление нагрузок............. 2-4 Оm.
18. Диапазон рабочих частот при неравномерности 1 dB.....................20-20000 Hz.
19. Входное сопротивление...............90k0m.
20. Диапазон рабочих температур......................-40.... +85°С.
21. Разность потенциалов между выходами одного канала не более.......... 0,3V.


Параметры TB2906HQ:

1. Напряжение питания (Vcc).............9...18V.
(номинальное Vcc.........................13,2V).
2. Ток покоя не более....................... 340mA.
(типовой ток покоя.....................170mA).
3. Максимальный выходной ток..............9А.
4. Максимальная выходная мощность при Vcc = 14,4V...........................2x43W.
5. Максимальная выходная мощность при Vcc = 13,2V........................... 2x39W.
6. Коэффициент нелинейных искажений при выходной мощности 5W..........0,015%.
7. Коэффициент нелинейных искажений при выходной мощности 23W............10%.
8. Коэффициент усиления .............32-36 dB.
(номинальное значение...............34 dB).
9. Неравномерность усиления каналов не хуже..............................................±1 dB.
10. Ток потребления в энергосберегающем режиме не более................................0,01 mA.
11. Степень разделения каналов не хуже............................................. 50 dB.
12. Максимально допустимый всплеск напряжения питания................................50V.
13. Максимально допустимое долговременное напряжение питания...................28V.
14. Сопротивление нагрузок........................4 Оm.
15. Диапазон рабочих частот при неравномерности 1 dB............................. 20-20000 Hz.
16. Входное сопротивление......................30 кОм.
17. Диапазон рабочих температур........ -40 .... +85°С.
18. Разность потенциалов между выходами одного канала не более................ 0,3V.


Микросхемы УМЗЧ TB2903HQ, TB2904HQ, TB2905HQ, TB2906HQ
