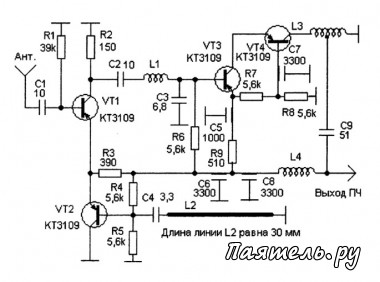

На рисунке приведена схема простейшего конвертера на СВЧ. Конвертер предназначен для преобразований сигналов с частотой 2,5...2,7 ГГц в сигналы ПЧ метрового телевизионного диапазона. Транзистор VT1 выполняет роль одновременно и УВЧ и смесителя. Транзистор VT2 является гетеродином, настройка которого на заданную частоту устанавливается длиной линии L2, емкостью конденсатора С4 и входной емкостью VT2. |
