Схема простого КВ-радиоприемника

Радиоприемник предназначен для приема передач радивещательных станций, работающих в коротковолновых радиовещательных диапазонах : 13 м, 16 м, 19 м, 25 м, 31 м, 41 м и 49 м. Он построен по очень простой и, можно даже сказать, примитивной схеме, но не смотря на это обеспечивает неплохие характеристики, очень легко налаживается, не требует остродефицитных или дорогих деталей. Сборка приемника под силу радиолюбителю средней опытности.


Чувствительность приемника, при отношении сигнал/шум 20 дб во всех диапазонах — не хуже 50 мкВ/м. Селективность по соседнему каналу при расстройке на 9 кГц составляет 30-40 дб (зависит от используемого пьезокерамического фильтра). Селективность по зеркальному каналу не менее 30 дб.

Высоких характеристик удалось добиться благодаря тому, что приемник построен по схеме с двойным преоборазованием частоты. Еще одна особенность данного приемника состоит в том, что в первом преобразователе частоты происходит только переключение поддиапазонов, а затем этот преобразователь преобразует сигналы данного диапазона в частоты первой ПЧ 2000-2500 кГц, а плавная настройка на станцию производится изменением частоты первой ПЧ в указанных пределах.

Диапазон первой ПЧ 2000-2500 кГц выбран из соображения исключить помехи от радиостанций СВ-радиовещательного диапазона и радиолюбительских станций на 160 м.

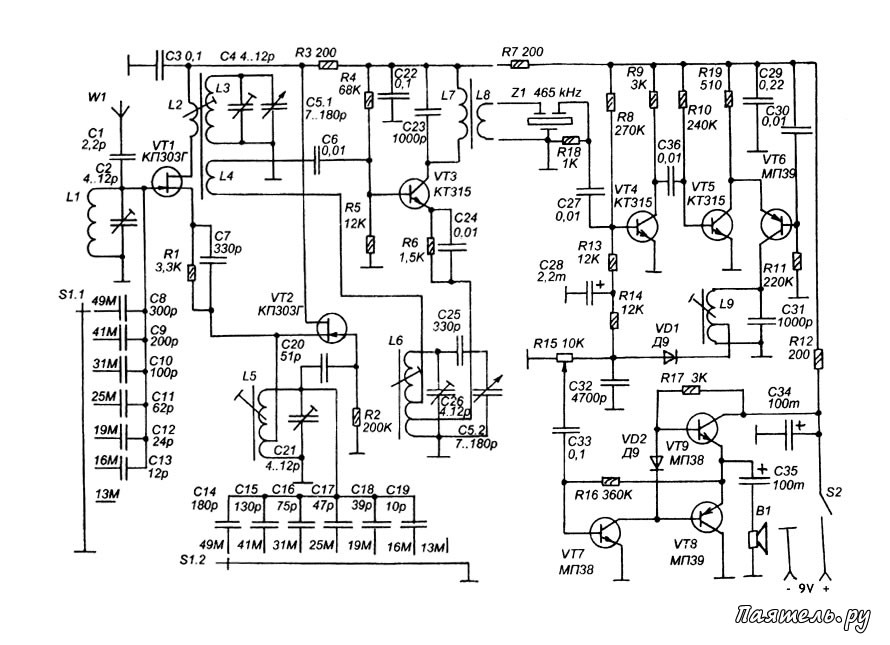

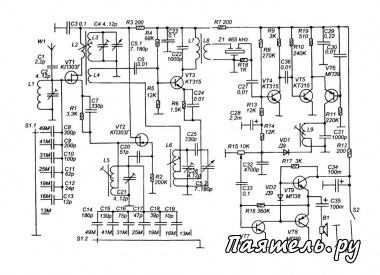

Принципиальная схема показана на рисунке. Он представляет собой смеситель на полевом транзисторе VT1 и гетеродин на полевом транзисторе VT2. Гетеродин настраивается на семь различных фиксированных частот при помощи переключателя S1.2, переключающего конденсаторы, работающие в гетеродинном контуре на катушке L5. Частоты гетеродина подобраны так, чтобы при приеме сигнала, с частотой посредине каждого из КВ-поддиапазонов на выходе смесителя был сигнал ПЧ равный 2,25 МГц.

Применение полевого транзистора в смесителе (VT1) позволило включить входной контур на катушке L1 полностью непосредственно в затворную цепь транзистора. В результате отсутствуют потери на катушке связи, которой нет, и минимально шунтирующее влияние входа смесителя на этот контур. Контур имеет семь фиксированных настроек, каждая на середину одного их коротковолновых диапазонов. Переключение настроек производится при помощи секции переключателя S1.1.

Напряжение гетеродина снимается с истока VT2 и поступает на исток VT1. Напряжение ПЧ выделяется на стоке VT1, и через катушку связи L2 поступает в перестраиваемый контур L3 С4 С5.1, который перекрывает частотный

диапазон 2000-2500 кГц. Именно в этих пределах изменяется первая ПЧ при перестройке приемника в пределах каждого диапазона. Выделенный сигнал через катушку связи L4 поступает на второй преобразователь частоты, построенный на транзисторе VT3 по схеме с совмещенным гетеродином (транзистор VT3 выполняет роль одновременно и смесителя и гетеродина, как смеситель он включен по схеме с общим эмиттером, а как гетеродин — по схеме с общей базой).

Частота второго гетеродина определяется контуром на катушке L6, плавная перестройка при настройке на станцию при помощи второй секции двухсекционного переменного конденсатора С5 (секция С5.2). Частота гетеродина изменяется в пределах 1535...2035 кГц.

Вторая промежуточная частота имеет постоянную частоту 465 кГц и не изменяется в процессе настройки. Частота второй ПЧ выделяется в коллекторном контуре VT3. Основная селективность по соседнему каналу ложится на пьезокерамический фильтр ПЧ Z1. С его выхода, выделенный сигнал ПЧ поступает на двухкаскадный УПЧ на транзисторах VT4-VT6. Первый каскад на VT4 построен по обычной резистивной апериодической схеме, второй каскад на транзисторах VT5 и VT6 построен по каскодной резонансной схеме на разноструктурных транзисторах. Его нагрузкой является контур ПЧ L9C31.

Детектор выполнен на германиевом диоде VD1. С его выхода низкочастотный сигнал поступает через регулятор громкости R15 на УМ34 на транзисторах VT7-VT9, а также через интегрирующую цепь R14C28 в базовую цепь транзистора VT4 для системы АРУ. В таком включении диода при приеме полезного сигнала на его аноде имеется некоторое отрицательное напряжение, модуль которого прямопропорционален уровню входного сигнала.

В результате суммирования этого напряжения с положительным напряжением смещения на базе VT4 получается так, что чем более сильный сигнал, тем ниже напряжение смещения на базе VT4, и следовательно, тем ниже коэффициент усиления первого каскада УПЧ.

В качестве антенны используется изолированный провод длиной 0,5-1 м. Если нужно получить большую дальность приема можно воспользоваться дедушкиной антенной — натянуть провод под потолком (кирпичного здания) из угла в угол комнаты по диагонали.

Для катушек L1 и L5 используются каркасы КВ-диапазонов от старого радиоприемника "ВЭФ-Спидола", но можно использовать и другие каркасы диаметром 5-6 мм с подстроечными сердечниками из феррита 100НН диаметром 2,8 и длиной 12 мм, например каркасы от контуров модулей цветности телевизоров 3-УСЦТ. Катушка L1 содержит 20 витков, а катушка L5 — 18 витков с отводом от 4-го витка считая снизу по схеме.

Провод ПЭВ 0,2. Для остальных катушек нужны четырехсекционные унифицированные каркасы диаметром 5 мм с подстроечниками из феррита 400НН диаметром 2,8 и длиной 12-14 мм. Например каркасы от контуров ПЧ-АМ старых ламповых приемников или четырехсекционные каркасы, применяемые в ПАЛ-декодерах или модулях СМРК телевизоров типа 3-УСЦТ. Катушка L3 содержит 100 витков провода ПЭВ 0,12, катушки L2 и L4 намотаны на том же каркасе, что и L3, они содержат, соответственно 20 и 15 витков ПЭВ 0,12.

Катушка L6 содержит 140 витков с отводом от 6-го и от 15-го считая снизу по схеме. Провод ПЭВ-0,12. Катушки L7 и L9 имеют одинаковое число витков — по 80, но L9 имеет отвод от 10-го (считая снизу по схеме). Провод ПЭВ 0,12. L8 намотана на одном каркасе с катушкой L7, она содержит 10 витков ПЭВ 0,12.

Пьезокерамический фильтр типа ФП1П1-6101 или любой другой на 465 кГц. Переменный конденсатор С5 — двухсекционный с жестким диэлектриком. Он может иметь емкость от 5-160 пф до 10-240 пф.

Приемник смонтирован объемным способом в жестяном коробе размерами 220X60X20 мм (толщина жести как на консервных банках), разделенном на три отсека. В первом отсеке размещается первый ПЧ на транзисторах VT1 и VT2 и галетный переключатель S1, второй отсек — под второй ПЧ и УПЧ вместе с переменным конденсатором.
