Схема цифрового вольтметра на микросхеме К176

Схема цифрового вольтметра на микросхеме К176

При проектировании цифровых вольтметров или мультиметров большинство радиолюбителей операются либо на аналого-цифровые преобразователи серии К572ПВ, либо прибор строят по схеме частотомера с аналогоцифровым преобразователем "напряжение-частота" или "напряжение-период". Но есть другой способ — непосредственного измерения. Его сущность заключается в том, что счетчик прибора, работающий на индикацию, одновременно вырабатывает ступенчато-изменяющееся напряжение, которое поступает на один из входов компаратора, а на его другой вход поступает напряжение от измеряемой цепи.


В момент совпадения этих напряжений на выходе компаратора изменяется логический уровень, который, обычно останавливает счетчик в этом положении на некоторое время. Таким образом прибор работает как простой (медленный) частотомер, в течении некоторого времени происходит измерение напряжения (нарастание ступенчатого напряжения до уровня измеряемого), затем следует индикация, затем обнуление, и все сначала.

Используя микросхемы серии К176, а именно дешифраторы К176ИД2, имеющие на своих входах триггеры памяти можно построить вольтметр, показания которого будут столь же оперативно изменяться как и в приборах построенных на микросхемах К572ПВ2 или К572ПВ5.

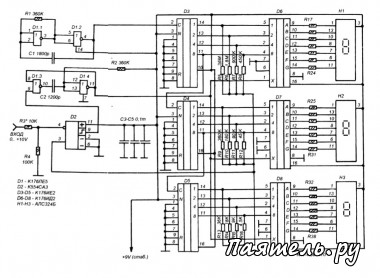

Принципиальная схема трехразрядного вольтметра, измеряющего напряжение от нуля до 9,99В показана на рисунке 1. Основу прибора составляет трехразрядный счетчик на микросхемах D3-D5. На вход этого счетчика постоянно поступают импульсы частотой около 3 кГц от мультивибратора на элементах D1.1 и D1.2. Счетчик все время считает по кругу от нуля до 999, он не имеет никаких входов кроме информационного и не может устанавливаться в нуль какими-то внешними импульсами. На выходе счетчика кроме дешифраторов с семисегментными индикаторами включена резистивная матрица, состоящая из резисторов R5-R16.

Сопротивления резисторов соответствуют весовым значениям выходных кодов счетчика. Все резисторы имеют одну общую точку соединения. Именно в этой точке, во время работы счетчика получается ступенчато-нарастающее напряжение. Оно изменяется от нулевого уровня до уровня логической единицы с числом промежуточных ступеней 999. Затем резко падает до нуля, и снова постепенно нарастает до единицы.

Это напряжение поступает на прямой вход компаратора D2. Задача компаратора состоит в том, чтобы зарегистрировать момент совпадения этого напряжения с напряжением, поступающим с входного делителя (на самом деле не совпадения а минимального превышения, не более чем на одну ступень).

В этот момент на выходе компаратора устанавливается логическая единица. Она запускает одновибратор на элементах D1.3, D1.4, который вырабатывает короткий импульс. Этот импульс поступает на входы "X" дешифраторов D6-D8 и записывает в их триггеры тот код, который был в этот момент на выходах счетчика. Это число отображается индикатором до тех пор пока не поступит следующий импульс от одновибратора.

Таким образом счетчик все время ходит по кругу и синтезирует нарастающее напряжение, а на индикацию выводится только то значение, которое численно соответствует измеряемому напряжению.

Источник питания должен быть стабилизирован, поскольку он принимает непосредственное участие в формировании ступенчатого напряжения.

Номиналы резисторов R5-R16 рассчитаны и их сопротивления не соответствуют номинальному ряду, поэтому некоторые из них нужно набирать из двух-трех. Класс точности должен быть не менее 4%, от него в первую очередь зависит точность показаний прибора. Удобно взять обычные резисторы сопротивлением на 5-20% меньшего сопротивления чем на схеме, например, вместо R11 на 90 кОм берем на 82 кОм, а затем контролируя сопротивление точным омметром при помощи мелкой шкурки стачиваем резистивный слой с одной стороны корпуса резистора до получения нужного сопротивления.

Рисунок 2
Схема цифрового вольтметра на микросхеме К176Установив сопротивления указанные на схеме можно получить класс точности прибора 4-6%. Более высокую точность с серией К176 получить трудно. Если требуется более высокая точность напряжение на каждый резистор следует подавать через пару ключей микросхемы К561КТ3 (рисунок 2). В этом случае можно получить класс точности 0,1-0,5%, но это сильно усложняет схему.

Существенно повысить класс точности (1-2%) можно если счетчики К176ИЕ2 заменить на К561ИЕ14. К тому же нужно разделить цепи питания счетчиков с компаратором и светодиодных индикаторов, поскольку индикаторы потребляют большой ток и могут оказывать дестабилизирующее действие на формирователь ступенчатого напряжения. Калибруют прибор подбором номинала R3. Точно установить прибор на нуль можно включением резистора сопротивлением в несколько мегаом между выводом 4 и 11 компаратора.

Скорость работы прибора можно существенно увеличить если поднять частоту мультивибратора, например до 10-15 кГц, но в этом случае нужно соответствующим образом сократить длительность импульса, вырабатываемого одновибратором на элементах D1.3 и D1.4, таким образом, чтобы длительность вырабатываемого им импульса была меньше периода импульсов на выходе мультивибратора.

Верхний предел измерения можно установить подбором номинала R3, например, если нужно измерять 0..,99,9В его сопротивление должно быть около 1 Мом (окончательно подбирается при калибровке).
