Схема радиовещательного приемника на ТВ микросхемах

В отечественных телевизорах серии 4-УСЦТ с параллельным трактом звукового сопровождения, тракт ПЧЗ строился на двух микросхемах, - усилитель первой ПЧ (с выхода селектора) и преобразователь частоты на микросхеме К174УР8, и тракт второй ПЧ 6,5 МГц (или 5,5 МГц) на микросборке УПЧЗ-2 или УПЧЗ-2Е.

Телевизоры 4-УСЦТ уже давно уступили место более современным моделям, но детали для них все еще можно найти на радиорынках. Хочу предложить схему простого УКВ-ЧМ приемника с промежуточной частотой 6,5 МГц, собранного на ИМС К174УР8 и микросборке УПЧЗ-2.


Приемник предназначен для работы в диапазоне 64-73 МГц как дополнительный УКВ модуль к старому радиоприемнику.

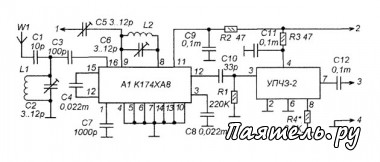

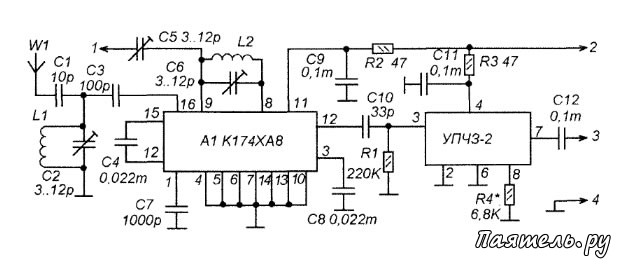

На микросхеме К174ХА8 выполнен УРЧ и преобразователь частоты. Сигнал от антенны поступает на контур L1-C2, настроенный на середину диапазона. В процессе настройки этот контур не перестраивается. Вход микросхемы К174ХА8 симметричный (как у К174ПС1), но здесь он работает как несимметричный, - лишний вывод 1 заземлен через С7.

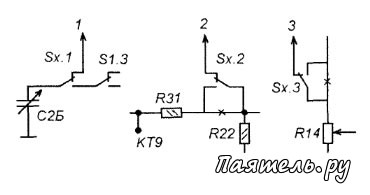

Рис. 2
Схема радиовещательного приемника на ТВ микросхемахГетеродинный контур - C6-L2-C5, плюс, переменный конденсатор радиоприемника, - С2Б (рис. 2). Этот конденсатор подключается на входной контур дополнительно устанавливаемым переключателем Sx. Настройка по диапазону перестройкой частоты этого контура. Средняя частота устанавливается конденсатором С6 и изменением индуктивности L2, а диапазон перестройки, - конденсатором С5.

Сигнал промежуточной частоты снимается с вывода 12 А1 и через конденсатор С10 поступает на вход микросборки УПЧЗ-2, в которой есть усилитель-ограничитель ПЧ на микросхеме К174УР4, а так же, пъезокерамический фильтр на 6,5 МГц на входе и пьезокерамический резонатор на эту же частоту в фазо-сдвигающей цепи частотного детектора.

Низкочастотный сигнал снимается с вывода 7 УПЧЗ-2 и через С12 и секцию переключателя Sx.3 поступает на регулятор громкости R14 (рис.2) приемника, а через него на УЗЧ. Вторая секция - Sx.2 включена в разрыв подачи положительного питания на радиотракт приемника. На схеме (рис. 2) Sx показан в положении «УКВ».
Катушки L1 и L2 бескаркасные. Внутренний диаметр - по 5 мм, число витков одинаковое, -по 10 витков провода ПЭВ 0,61.

Настройка заключается в установке диапазона настройкой гетеродинного контура (С5-C6-L2), настройке входного контура (L1-C2) и установке величины выходного напряжения ЗЧ подбором сопротивления R4.
