Микросхемы УМЗЧ TA8246AHQ, TA8256BHQ

Микросхемы производятся фирмой Toshiba и представляют собой усилители мощности ЗЧ с однополярным питанием для применения в бытовой аудиотехнике. Эти микросхемы во многом аналогичны, -они одинаковой конструкции, у них одинаковые электрические характеристики. Можно даже, без изменений монтажа, микросхему TA8246AHQ заменить на TA8256BHQ (но не наоборот).


Технические параметры микросхем TA8246AHQ, TA8256BHQ:

1. Напряжение питания Vcc.......+10..30V. (номинальное значение..........+20V)
2. Ток покоя, не более, для TA8546AHQ................. 130 mА. (для TA8556BHQ .............180 mА)
3. Максимальный ток.....................2 А
4. Выходная мощность при Vcc=20V, RL=8 Оm, КНИ=10% ... 2x6W (3x6W)
5. Выходная мощность при Vcc=20V, RL=8 Оm. КНИ=1% ... 2x4.5W (3x4,5W)
6. КНИ при выходной мощности 2 W, не более ......................0,2%.
7. Коэффициент усиления...........34dB
8. Частотный диапазон....... 20-20000HZ
9. Входное сопротивление........ 34 кОm
10. Сопротивление нагрузки (RL) ... 8 Оm
11. Разделение каналов .......... 47 dB
12. Подавление сигнала при блокировке (mute) не менее................. 52 dB



Микросхемы УМЗЧ TA8246AHQ, TA8256BHQОднако есть и существенное различие, - TA8246AHQ содержит двухканальный УМЗЧ, а TA8256BHQ - трехканальный.
Причем, в TA8256BHQ третий канал обладает такими же параметрами как и два других, а его схема выведена на те выводы микросхемы, которые в TA8246AHQ не используются.

Микросхемы выполнены в 12-выводных корпусах HZIP12-P-1 78В. Предусмотрен режим блокировки (mute) изменением напряжения на выводе 5 (mute-on +3,1V...Vcc, mute-off 0...+2.5V).

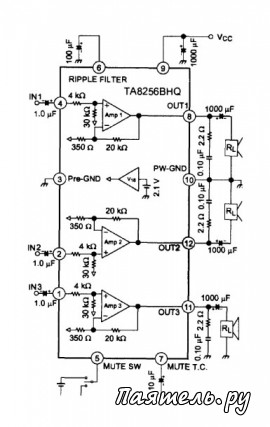

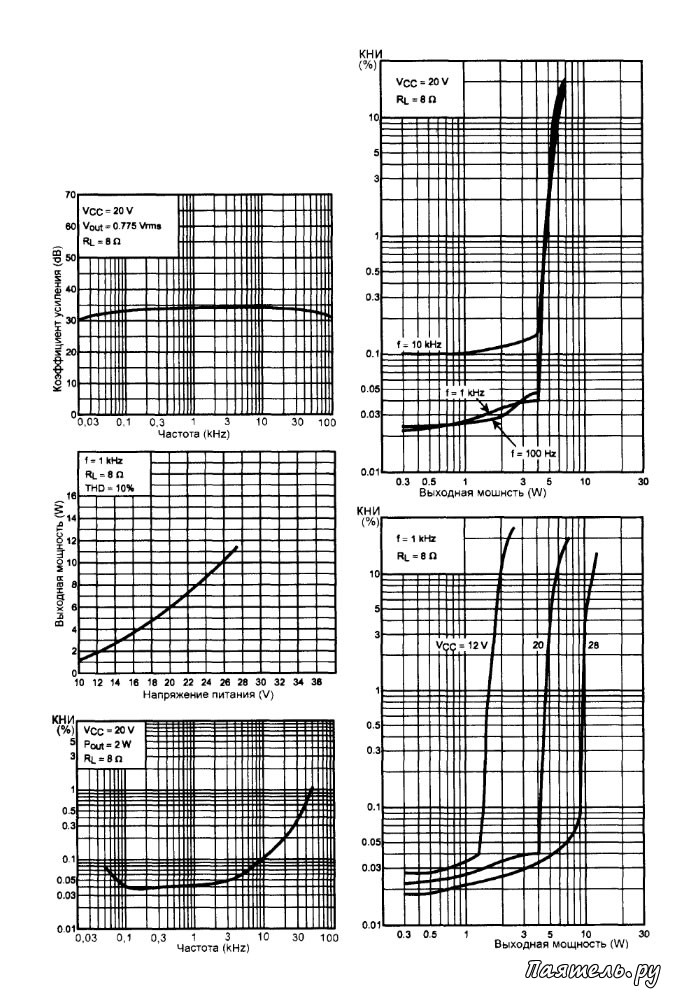

Микросхемы УМЗЧ TA8246AHQ, TA8256BHQ Микросхемы УМЗЧ TA8246AHQ, TA8256BHQ
