Схема дистанционного управления на 4 команды

Схема дистанционного управления на 4 команды

Эта схема позволяет при помощи ДУ последовательно переключать четыре объекта. Причем, число объектов может быть увеличено до девяти (достаточно отключить вывод 1 от вывода 15 D2, а вывод 15 D2 соединить с общими минусом, и использовать все выходы D2 кроме нулевого). Идея дешифрации сигнала пульта здесь в том, чтобы реагировать на некоторое время удержания кнопки пульта нажатой.
Подробнее...

Схема индикатора приближения

Категория: Датчики / Индикаторы

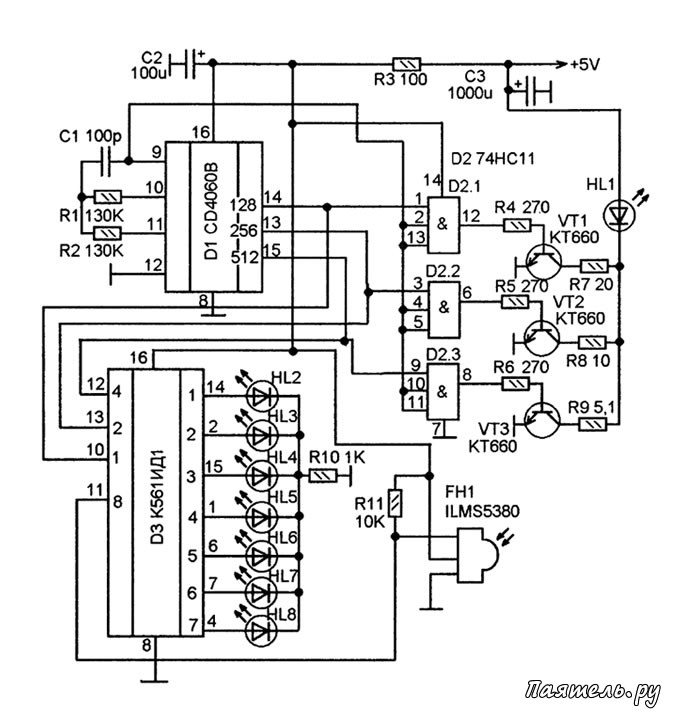

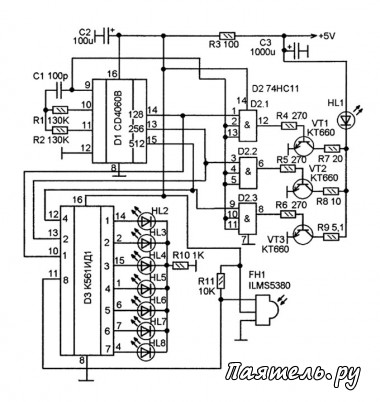

Схема индикатора приближения

Это устройство (датчик) в виде линейной диаграммы показывает степень приближения какого-то объекта или препятствия. Величина индицируемого расстояния зависит от индивидуальной настройки индикатора и световой чувствительности используемых в нем ИК-светодиода и ИК-фотоприемника. Принцип действия напоминает работу радара или локатора, но отличается тем, что здесь оценка расстояния производится не по времени полета волны туда и обратно, а по интенсивности (яркости) отраженного инфракрасного сигнала.
Подробнее...
