Схема Радиостанции Карат-М на 160 метров

Категория: Радиостанции
Схема Радиостанции Карат-М на 160 метров

Радиостанция «Карат-М», - в воображении возникает некий суперсовременный аппарат, сверкающий обилием цифровых индикаторов и эмалированных блоков. На самом деле это один из простейших промышленных переносных трансиверов с SSB модуляцией выпускавшийся в 70-е годы прошлого столетия. Когда я впервые увидел его без гарнитуры на складе местного колхоза, то не сразу понял, что передо мной радиостанция.


Довольно необычно оформленный прямоугольный корпус из алюминиевого сплава с надписью «Карат-М» и внушительных размеров регулятором «ТЕМБР»» посередине скорее вызывал ассоциации с эстрадно-усилительной техникой, чем со связной аппаратурой.

Впоследствии оказалось, что около десятка этих станций использовались в застойные годы при обслуживании комплекса орошения попей в этом же колхозе, а теперь, изрядно побитые временем, они доживают свой век на складе, В комплект станции кроме гарнитуры входили также 2 антенны (для связи в движении - штырь 1,5 м из нескольких алюминиевых секций, накручивающихся друг на друга, в стационарных условиях - луч из 10 м монтажного провода с изоляторами) а также контейнер с клеммами для 8-ми элементов питания «373» (современные R20).

Все это размещалось в кожаной сумке для переноски на плече.

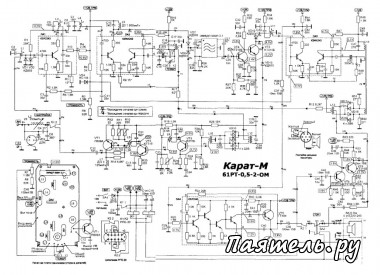

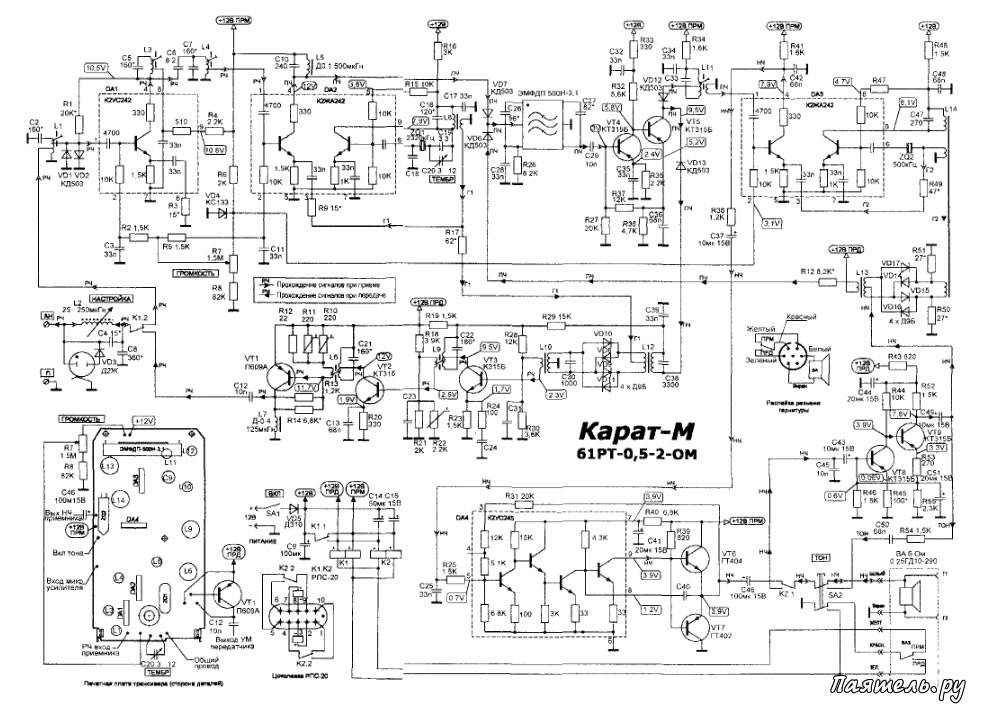

Частота 1,820 МГц на шилдике наводила на мысль о возможности перестройки в телефонный участок 160 метрового диапазона. Ни строчки технической документации тогда найти не удалось и схему (рис. 1) пришлось составлять самостоятельно, разбирая один из блоков приемопередатчика.

Схема аппарата напоминает транзисторный вещательный радиоприемник средней группы сложности, причем регулировка усиления ВЧ только ручная (регулятор «ГРОМКОСТЬ»). Элементная база - КТ315 и микросхемы серии К224, на выходе передатчика и УНЧ германиевые транзисторы.

Внутри ничего лишнего, большинство деталей расположено на печатной плате во весь корпус, отдельных модулей и экранирующих перегородок нет, плата откидывается на шарнирах и все внутренности перед глазами. Общими на прием и на передачу является усилитель ПЧ с ЗМФ, гетеродины (2320 и 500 кГц) и антенное согласующее устройство на вариометре.

Динамик в гарнитуре используется также в качестве микрофона, причем динамик особый (в центре диффузора вклеен, видимо какой-то акустический резонатор), при попытках замены его аналогичным другого типа сигнал передатчика становился «глухим» и плохо читаемым.

От первоначального желания охватить весь диапазон 160 м пришлось отказаться, это потребовало бы серьезных доработок по расширению полосы пропускания УВЧ приемника и передатчика, а также создало бы проблемы с точной настройкой ГПД существующим КПЕ (регулятор «ТЕМБР»). Здесь оптимальной будет полоса в 20...30 кГц, она позволяет при работе в эфире отстроиться от мешающих станций при незначительном завале усиления на краях участка.

Перед началом перестройки рекомендую заменить все электролитические конденсаторы современными, соответствующей емкости. и устранить возможные неисправности (бывают разрывы о проводах гарнитуры, выход из строя оконечных транзисторов ВЧ и НЧ трактов, нечеткое срабатывание РПС-20 при низком напряжении питания и т.п.).

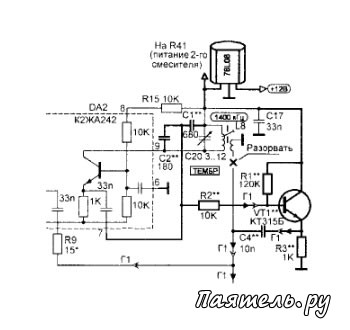

Рис.2
Схема Радиостанции Карат-М на 160 метровИтак, первым делом выбираем центральную частоту, на которой будет работать станция (в данном случае это 1900 ± 15 кГц). ГПД выполнен на основе кварцевого генератора микросхемы DA2. Детали монтируются на месте ZQ1 по схеме рис. 2 (вновь введенные и замененные элементы помечены «**» и выделены жирной линией), регулятор ТЕМБР, при этом, становится ручкой настройки.

Для смены боковой полосы, частота генерации выбрана ниже рабочей на 500 кГц (1400 кГц), проконтролировать настройку можно частотометром или радиовещательным приемником СВ (MW) диапазона с ЦШ. В качестве контурной использовалась существующая катушка L8 без перемотки (В радиостанциях с частотами отличными от 1.820 МГц. возможно ее индуктивность будет другой и С1** С2** придется скорректировать, сохранив соотношение емкостей).

Детали расположены навесным монтажом и зафиксированы клеем, выводы микросхемы переключены обрезанием дорожек печатной платы. Для хорошей стабильности C1** и С2** должны быть с 1Kb групп М47...М150 (обозначение М, L, Р или «Г» на конденсаторах КСО). Амплитуду и форму синусоиды можно отрегулировать подбором R2*" и С1** соответственно.

Питание 2-го смесителя (верхний вывод R41) переключено на стабилизатор гетеродина, чтобы блокировать проникновение возможных пульсаций питающего напряжения в тракт НЧ приемника при работе от сетевых БП.

Переделка контуров УРЧ (11, L3, L4, L6, L9, L10) сводится к замене конденсаторов Рассчитать требуемую емкость (Сх) можно по формуле Сх = Cx(F1/F2)2, где С емкость конденсатора на частоте F1. В нашем случае, например для С22 (рис. 1).

180 х (1820/1900)*= 165 пФ Так как емкость монтажа не учитывается, конденсатор берем чуть меньше, на 160 пФ. Если выбор емкостей ограничен, можно поступить проще, включив добавочный конденсатор последовательно существующему (или параллельно, если перестройка идет «вниз»), здесь разброс емкостей менее критичен. Для C22: Сдоб = 1/[(1/160) - (1/180)] = 1500 пФ. Окончательная настройка в резонанс производится сердечниками катушек.
