Схема простого коротковолнового трансивера

Схема простого коротковолнового трансивера

Трансивер предназначен для работы телефоном в восьми диапазонах: трех участках диапазона 28 Мгц (29 Мгц, 28,5 Мгц и 28 Мгц), и диапазонах 21 Мгц, 14 Мгц, 7 Мгц, 3,5 Мгц, 1,8 Мгц. Во всех диапазонах чувствительность в режиме приема не хуже 1 мкВ/м при отношении сигнал/шум 3:1. Избирательность по соседнему каналу не хуже 50 дб, и главным образом определяется параметрами кварцевого фильтра. Динамический диапазон по забитию не менее 70 дб. Ширина полосы пропускания 2,4 кГц с возможностью сужения до 0,8 кГц.


Регулировка АРУ обеспечивает изменение выходного сигнала не более чем на 6 дб при изменении входного на 60 дб.. Номинальная выходная мощность УЗЧ — 250 мВт. Несущая и боковая нерабочая частоты подавляются не хуже чем на 50 дб. Трансивер работает совместно с всеволновым усилителем мощности.

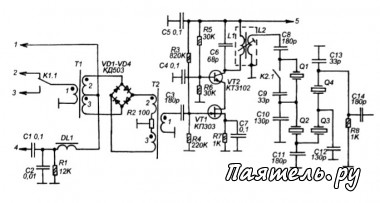

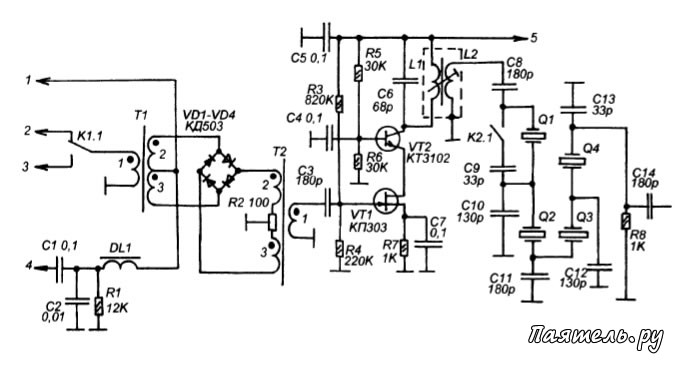

Принципиальная схема тракта ПЧ трансивера показана на рисунке 1. Схема с одним преобразованием частоты, с промежуточной частотой 9050 кГц. Тракт ПЧ содержит два кольцевых диодных смесителя, первый на диодах VD1-VD4 и ВЧ трансформаторах Т1 и Т2 работает как преобразователь частоты при приеме, и как балансный смеситель при передаче. А второй на VD5-VD8 и ВЧ трансформаторах Т3 и Т4 выполняет роль демодулятора при приеме, и смесителя при передаче.

Сигнал ПЧ выделяется в первичной обмотке трансформатора Т2 и поступает на двухкаскадный УПЧ на транзисторах VT1-VT4, каскады которого выполнены по каскадной схеме на полевом и биполярном транзисторах. Такой каскад обеспечивает значительно больший динамический диапазон, чем каскадная схема на двух биполярных транзисторах. Кроме того, такая схема более качественно работает на высоких частотах позволяя получить высокое усиления при минимальной склонности к самовозбуждению, что наиболее актуально при промежуточной частоте 9050 кГц.

Между первым и вторым каскадами включен четырехзвенный кварцевый фильтр на резонаторах Q1-Q4. Уменьшение полосы пропускания фильтра производится включением дополнительного конденсатора С9 при помощи контактов реле К2.1. Уровень усиления DSB устанавливается при помощи изменения напряжения питания первого каскада УПЧ.

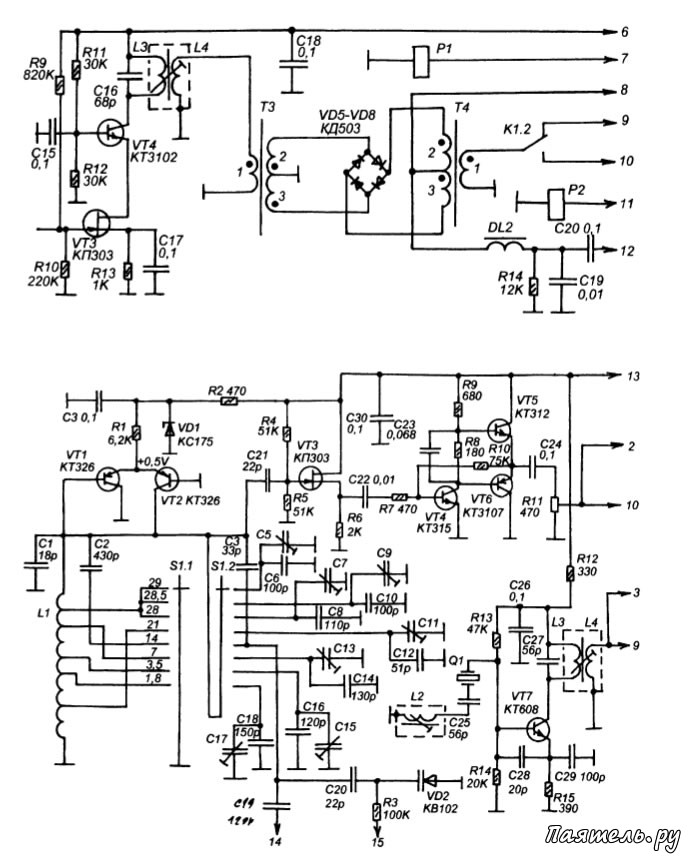

Принципиальная схема гетеродина показана на рисунке 2. Собственно генератор плавного диапазона выполнен на транзисторах VT1 и VT2, он работает в режиме микротоков. Выходом генератора является сам колебательный контур, по этому вслед за ним идет трехкаскадный буферный усилитель на
транзисторах VT3-VT6, который, благодаря высокому входному сопротивлению первого каскада на полевом транзисторе и низкому выходному сопротивлению оконечного двухтактного каскада, обеспечивает полную развязку между самим ГПД и балансными смесителями тракта ПЧ.

Рисунок 2
Схема простого коротковолнового трансивера

Изменение частоты ГПД производится скачкообразно (при перемене диапазонов) при помощи переключателя S1, который изменяет индуктивность гетеродинной, катушки L1 путем замыкания её части витков, и переключает контурные конденсаторы. Плавная настройка при помощи переменного конденсатора, который подключается последовательно с С19, а также имеется функция расстройки - при помощи варикапа VD2 (на него напряжение поступает через R3).

ГПД вырабатывает частоты в диапазонах : 29 мгц — 19,95...20,45 Мгц, 28,5 Мгц — 19,45... 19,95 Мгц, 28 Мгц — 18,95...19,45 Мгц, 21 Мгц — 11,95...12,4 Мгц, 14 Мгц — 4,95...5,3 Мгц, 7 мгц — 16,05...16,15 Мгц, 3,5 Мгц — 12,55... 13 Мгц, 1,8 Мгц — 10,88...10,98 Мгц.

Опорный кварцевый генератор для работы модулятора и демодулятора выполнен на транзисторе VT7. В нем используется точно такой же резонатор как и в кварцевом фильтре. Для того, чтобы опустить частоту резонанса на 2..2,4 Мгц используется корректирующая цепь из катушки L2 и конденсатора С25. В процессе настройки подстройкой L2 устанавливается нужная частота.

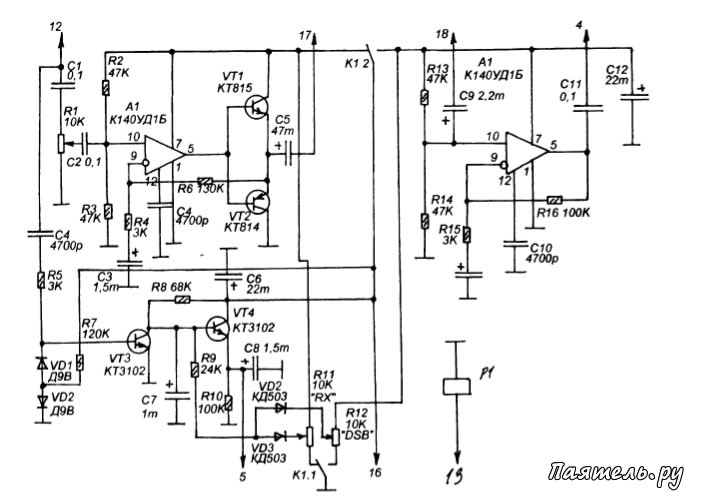

Схема низкочастотного тракта изображена на рисунке 3. УМЗЧ выполнен на операционном усилителе А1, с двухтактным выходом на транзисторах VT1 и VT2. Резистор R1 расположен на плате и служит для регулировки громкости. Питание на УМЗЧ поступает только в режиме приема. Микрофонный усилитель выполнен на операционном усилителе А2. Усиление каскада определяется сопротивлением резистора R16. Питание на микрофонный усилитель поступает только в режиме передачи.

Рисунок 3
Схема простого коротковолнового трансивера

На этой же плате сделана система АРУ на транзисторах VT3 и VT4 с ручными регуляторами усиления и DSB.

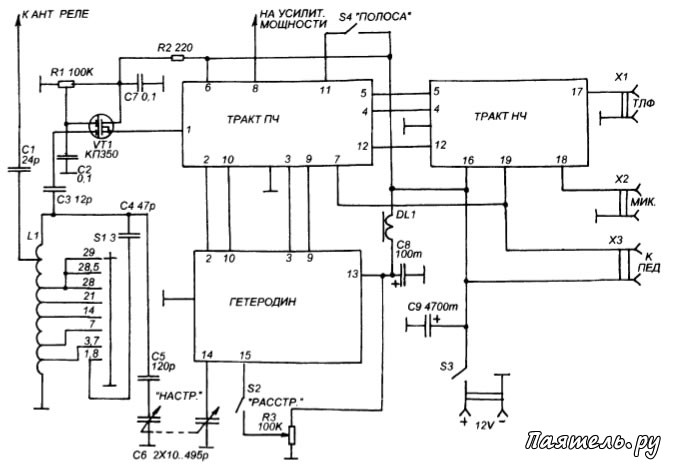

На рисунке 4 показана схема соединений узлов трансивера, а также входная цепь на катушке L1 и УРЧ на полевом транзисторе VT1. Входная катушка намотана на керамическом каркасе диаметром 8 мм и длиной 53 мм. Она не имеет сердечника. Число витков — 119. Намотка производится разными проводами. Отводы отсчитываются от верхнего по схеме конца. Отводы от 3-го, 6-го, 12-го, 16-го, 40-го и 74-го витка. Для намотке от начала до 12-го — провод ПЭВ 1,0, для намотки от 12-го до 30-го — провод ПЭВ 0,55, для намотки от 30-го до 40-го витка — провод ПЭВ 0,33, от 40-го до 119-го провод ПЭВ 0,16.

Рисунок 4
Схема простого коротковолнового трансивера

Гетеродинная катушка имеет такой же каркас, она содержит 31 виток провода ПЭВ 1,0. Отводы, считая от верхнего по схеме конца : от 7-го, 10-го, 16-го, 17-го и от 23-го витка.

Катушки тракта ПЧ и опорного генератора имеют каркасы диаметром 5 мм с подстроечниками типа СЦР. После намотки они помещаются в латунные или алюминиевые экраны. Контурные катушки ПЧ содержат по 30 витков, катушки связи — по 10 витков. Контурная катушка опорного генератора содержит 30 витков, катушка связи — 7 витков, катушка сдвига частота кварцевого резонатора (L2 рисунок 2) — 20 витков.

Все подстроенные конденсаторы — керамические, типа КПК с минимальной емкостью 2..6 пф, и с максимальной 12..25 пф. Переменный конденсатор настройки — сдвоенный с воздушным диэлектриком на 2X10...495 пф, типа КПЕ-2В от старой радиолы.

Питание от стабилизированного источника напряжение 12В. Реле типа РЭС 49 (паспорт РС4.569.426) и РЭС 47 (паспорт РФ4.500.121), или другие малогабаритные, с минимальной емкостью контактов. Возможно и герконовые переключающие.

Все кварцевые резонаторы на 9050 кГц.
