Схема защиты блока питания от короткового замыкания

Схема защиты блока питания от короткового замыкания

Большинство самодельных лабораторных источников питания с регулируемым напряжением обеспечивают регулировку напряжения начиная с 23V. При замыкании на нагрузке, естественно, напряжение падает до нуля, каким бы ни было оно установлено. В связи с этими обстоятельствами хочу предложить схему электронного предохранителя (защиты от КЗ на выходе блока питания), в основе которой свойство светодиода светиться при напряжении на нем не ниже 1,5-1,8V.

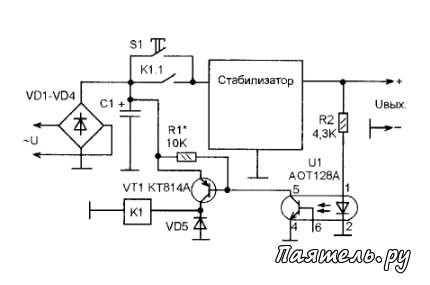

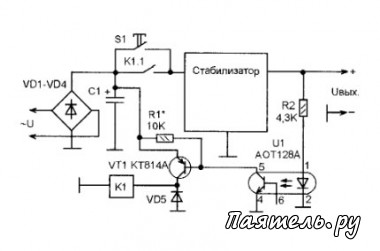

Схема довольно проста и состоит из оптотранзисторной оптопары. транзисторного ключа и реле с контактами достаточной мощности. Детали VD1-VD4 и С1, - это детали выпрямителя источника питания, поэтому на данной схеме их параметры не приводятся.

Обратите внимание, контакты реле включаются сразу после выпрямителя, но до стабилизатора. Кнопка S1, без фиксации, она служит для запуска источника питания (после включения питания её нужно нажать и отпустить), а так же. для возобновления работы после устранения короткого замыкания в нагрузке.

Питание на светодиод оптопары поступает с выхода стабилизатора, через токоограничительное сопротивление R1. Величина этого сопротивления должна быть такой, чтобы при максимальном выходном напряжении ток через светодиод оптопары не превышал допустимого максимума, а при минимальном напряжении не было самопроизвольного срабатывания защиты.

После включения источника питания контакты реле разомкнуты, и питание на стабилизатор не поступает. Чтобы начать работу нужно нажать пусковую кнопку S1. Ток через неё поступит на стабилизатор, и на его выходе появится некоторое напряжение (не менее 2V).

Этого напряжения будет достаточно для зажигания светодиода опотопары. Её транзистор откроется, а вслед за ним откроется ключ VT1, который пропустит ток на обмотку реле К1. Контакты реле замкнутся. После этого можно отпустить кнопку S1, — ток на стабилизатор теперь будет поступать через контакты реле.

При возникновении короткого замыкания в нагрузке напряжение на выходе источника, естественно, упадет ниже 1,5V. Светодиод оптопары погаснет (либо его яркость свечения станет недостаточной), и транзистор оптопары, а также транзистор VT1, закроются.

Контакты реле разомкнутся и отключат стабилизатор от выпрямителя. После устранения короткого замыкания восстановить работу источника можно нажатием пусковой кнопки S1.

Реле следует выбирать исходя из максимального тока в нагрузке, а мощность ключевого транзистора, - исходя из номинального тока обмотки реле.
