Микросхема MC13135

Микросхема выпускается фирмой Motorola, предназначена для построения приемного тракта устройства радиосвязи, выполненного по супергетеродинной с двойным преобразованием частоты. С узкополосной частотной модуляцией. Микросхема МС13135Р выпускается в корпусе DIP-24, а MC13135DW в корпусе SO-24L.


Электрические параметры:

1. Диапазон питающего напряжения .......... 2-6,5V.
2. Номинальное напряжение питания........4V.
3. Ток потребления при номинальном напряжении питания не более......6 mA.
4. Чувствительность при отношении сигнал / шум 12 дб.......не хуже 1,0 uV.
5. Верхняя частота входа первого смесителя............ 200 MHz.
6. Максимальное значение 1-й ПЧ ..... 21 MHz
7. Максимальное значение 2-й ПЧ ..... 3 MHz.
8. Выходное напряжение ЗЧ ....... 220mV.
9. Входное сопротивление 1-го смесителя ...... 722 Om.
10. Входная емкость 1-го смесителя ...... 3.3 pF.
11. Выходное сопротивление 1-го смесителя ...... 330 Om.
12. Входное сопротивление 2-го смесителя ...... 4 kOm.
13. Выходное сопротивление 2-го смесителя ...... 1,8kOm.

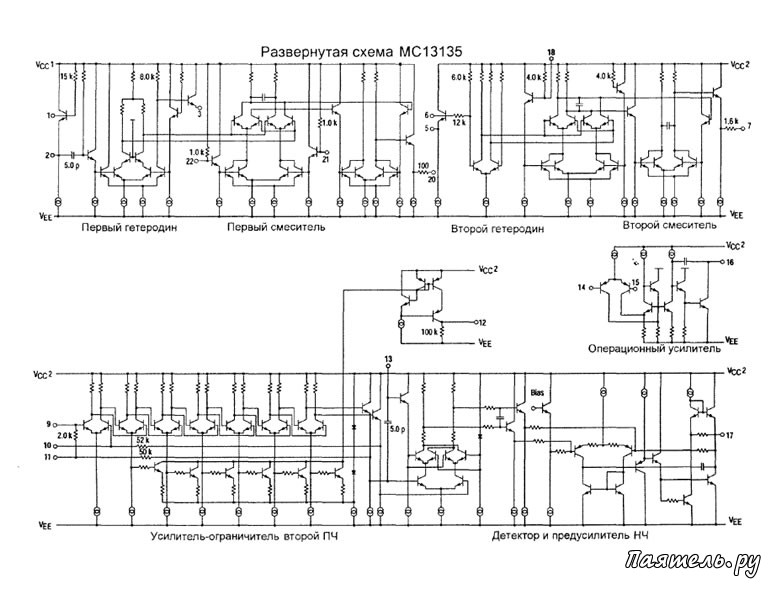

Развернутая схема MC13135
Микросхема MC13135
