Микросхемы УМЗЧ TA8225HQ, TA8225LQ

Категория: Микросхемы
Микросхемы УМЗЧ TA8225HQ, TA8225LQ

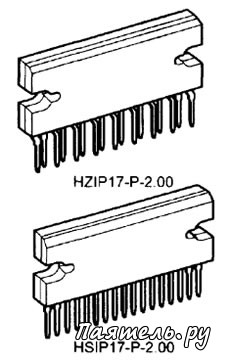

Микросхемы производятся фирмой Toshiba и представляют одноканальные мостовые усилители мощности ЗЧ с однополярным питанием, для применения в автомобильной аудиотехнике Микросхемы TA8225HQ и TA8225LQ практически одинаковы, разница корпусах - HZIP17-P-2 и HSIP17-P-2, соответственно, различающихся формовкой выводов.


Техничекие параметры микросхем TA8225HQ, TA8225LQ

1. Напряжение питания (Vcc)..........9...18V
2. Ток покоя не более............ 250mA. (при Vcc = 14,4V..................150mA)
3. Максимальный выходной ток..... 9А
4. Максимальная выходная мощность при Vcc = 14.4V и КНИ = 10%. при сопротивлении нагрузки 2 Om ... 45 W
5. Максимальная выходная мощность при Vcc = 13,2V и КНИ = 10%, при сопротивлении нагрузки 2 Om ... 40 W
6. Максимальная выходная мощность при Vcc = 13,2V и КНИ = 10%, при сопротивлении нагрузки 4 Om ... 24 W
7. Максимальная выходная мощность при Vcc = 13,2V, КНИ не более 1%. сопротивлении нагрузки 4 Om ..... 18 W

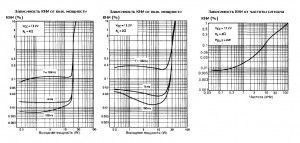

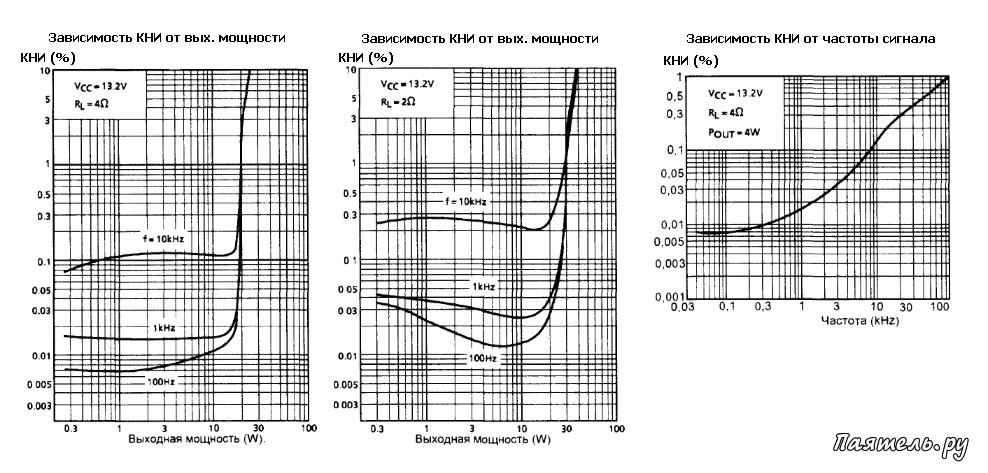

8. Коэффициент нелинейных искажений при выходной мощности 4W ....... 0,015%
9. Коэффициент нелинейных искажений при выходной мощности 10W нa частоте 1 kHz (RL=2 Om) .......... 0,15%
10. Коэффициент усиления ...... 40dB (номинальное значение....... 50 dB)
11. Ток потребления в энергосберегающем режиме не более ............. 0,03mA
12. Максимально допустимый всплеск напряжения питания .......... 50V
13. Максимально допустимое долговременное напряжение питания......25V
14. Сопротивление нагрузки (RL) 2 - 4 Om
15. Диапазон рабочих частот при неравномерности 1 dB.......... 20-20000 Hz
16. Входное сопротивление ........... 30 кOm
17. Диапазон рабочих температур.................. -30 +85°С


Микросхемы УМЗЧ TA8225HQ, TA8225LQ Имеется вход для блокировки или (и) перевода микросхемы в энергосберегающий режим (вывод 1). Для того чтобы микросхема была включена на вывод 1 нужно подать напряжение от 3V до напряжения питания, а для выключения (Stand-by) - напряжение на этом выводе должно быть от 0 до 2 V.

Есть два контрольных выхода, - выводы 2 и 8, которые нужны для передачи информации о критических состояниях микросхемы к микроконтроллеру управления устройства, в котором работает микросхема. Оба вывода выполнены по схеме с открытым коллекторам, и если они не нужны, их можно не подключать

Вывод 2 служит для передачи информации о критической температуре кристалла микросхемы, а вывод 8 сообщает контроллеру о коротких замыканиях в нагрузке, а так же, о замыканиях выходов микросхемы на GND или шину питания.

Микросхемы УМЗЧ TA8225HQ, TA8225LQ
