Схема индикатора температуры на микросхеме LM339N

Схема индикатора температуры на счетверённом компараторе LM339N, предназначена для индикации нагрева теплоотводов в мощных усилителях низкой частоты, фазовых регуляторов мощности. Также его можно использовать для световой сигнализации перегрева электродвигателей, трансформаторов сварочных аппаратов, двигателей внутреннего сгорания с воздушным охлаждением.

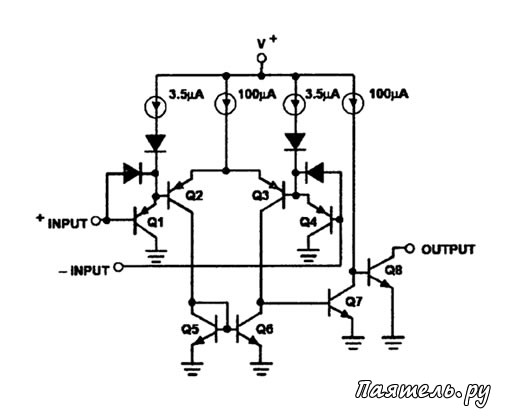

Интегральная микросхема LM339N представляет собой счетверённый прецизионный компаратор напряжения. Микросхема выполнена в стандартном корпусе DIP-14, имеет широкий диапазон питающего напряжения — двуполярное от ±1 В до ±18 В, однополярное от 2 до 36 В. Функциональная схема одного компаратора микросхемы показана на рис. 2.

Схема индикатора температуры на микросхеме LM339NИспользуя эту микросхему, легко построить, например, различные узлы индикации со светодиодной шкалой.

В недалёком прошлом построение устройств со светодиодными шкалами вызывало определённые трудности, связанные с тем, что несколько одновременно включенных светодиодов потребляли от источника питания значительный ток, иногда достигающий сотен миллиампер.

В настоящее время, с появлением сверхярких светодиодов, которые достаточно ярко светят уже при токе менее 1 мА, можно создавать линейные светодиодные шкалы с простым управлением, потребляющие ток менее 20 мА при 10 и более одновременно включенных светодиодах.

В качестве датчика температуры работает терморезистор R1 с отрицательным ТКС — чем больше температура его корпуса, тем меньше сопротивление. Работает устройство следующим образом. Допустим, напряжение на входе "+", вывод 7 компаратора DA1.1 больше, чем на входе "-", вывод 6 DA1.1. В этом случае на выходе компаратора, вывод 1 будет высокий уровень напряжения, светодиод HL1 не светится.

При нагреве корпуса терморезистора R1 напряжение на его выводах понижается, также понижается напряжение на выводе 7 DA1. Когда напряжение на входе "+" DA1.1 станет меньше напряжения на входе "-" DA1.1, на выходе этого компаратора высокий уровень напряжения сменится на низкий, светодиод HL1 зелёного цвета свечения засветится.

Если движки подстроенных резисторов R2 -R5 настроены так, что, начиная с R2, на движке каждого следующего подстроечного резистора напряжение меньше, чем у предыдущего, то при нагреве корпуса терморезистора светодиоды HL1-HL4 будут последовательно зажигаться. Сначала загорится светодиод зелёного цвета HL1, затем жёлтого HL2, красного HL3.

Светодиод HL4 красный мигающий, вспышки которого по замыслу должны сигнализировать критический нагрев контролируемого объекта. Стабилитрон VD1 уменьшает напряжение питания мигающего светодиода до безопасного для него уровня. Светодиод HL5 синего цвета свечения светит постоянно, он обозначает начало шкалы.

Конденсаторы С2, С3, С4 и дроссель L1 выполняют функцию фильтра питания микросхемы. Резисторы R10 - R13 осуществляют небольшую отрицательную обратную связь по постоянному напряжению, что позволяет наблюдать относительно плавное зажигание или погасание светодиодов при изменении температуры. Если вы желаете, чтобы светодиоды зажигались на полную яркость и погасали мгновенно, то резисторы R10 - R13 нужно исключить.

Вместо компаратора LM339N можно применить аналогичные LM339AN, LM239AN, LM239A, MC3302N, LM139N. Светодиоды можно взять любые доступные сверхяркие, например, из серий КИПД40, L-1513, L-1503, L-7104, L-7113, L-7143. Стабилитрон КС175А можно заменить на Д814А1, 2С175Ж, 2С483Г, 1N4737A.

При напряжении питания устройства менее 9 В этот стабилитрон можно не устанавливать. Оксидные конденсаторы — аналоги К50-35, К53-19. Неполярные — К10-17, К10-50, КМ-5. Дроссель L1 — любой малогабаритный маломощный.

При отсутствии можно заменить резистором сопротивлением 1,0...2,2 Ом. Переменные резисторы — малогабаритные импортные в закрытом корпусе. Также подойдут высоконадёжные отечественные СП4-1 или малогабаритные многооборотные СПЗ-39. Терморезистор ММТ-1, ММТ-4 или другой малогабаритный сопротивлением 4,3...10 кОм при 25 °С.

Чем меньше размер терморезистора, тем быстрее он будет реагировать на резкое изменение температуры контролируемого объекта. При отсутствии подходящего терморезистора его можно заменить сборкой из 8... 12 включенных параллельно германиевых точечных диодов серий Д9, Д18. Сопротивление резистора R1 подбирают так, чтобы при номинальной рабочей температуре напряжение на выводах терморезистора R1 было равным примерно половине от напряжения питания.

Светодиоды располагают в конструкции в виде шкалы, начинающейся со светодиода HL5, после которого последовательно установлены HL1 - HL4. Если последовательно с мигающим светодиодом HL4 вместо резистора R17 установить пьезокерамический или электромагнитный излучатель звука с встроенным генератором, например, НРА24АХ, то устройство, в такт со вспышками светодиода HL4 будет издавать прерывистый сигнал тревоги.

Индикатор температуры желательно питать стабилизированным напряжением. Если, например, в модернизированном усилителе отсутствует стабилизатор напряжения +12...+18 В, то его можно изготовить дополнительно, например, на микросхеме КР142ЕН8В, 7815. При напряжении питания +15 В и погашенных светодиодах HL1 - HL4 устройство потребляет от источника питания ток около 8 мА.
