Микросхемы УМЗЧ с однополярным питанием

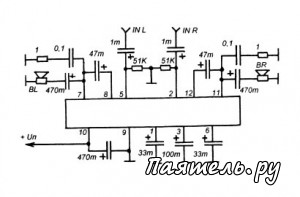

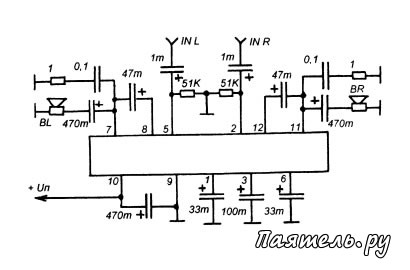

Микросхемы выполнены в корпусах SIP1 с 12-ю выводами. Содержат двух-канальные УМЗЧ, выполненные по сходным схемам, и имеющие одинаковые цоколевки. Предназначены для аудио-техники среднего класса. Имеют защиту от КЗ и превышения напряжения питания. Для работы требуется установка микросхемы на радиатор.

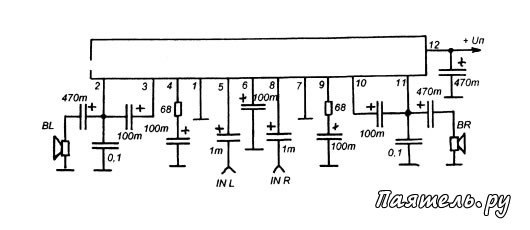

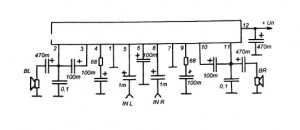

Микросхемы выполнены в корпусах TABS7 с 12-ю выводами. Содержат двухканальные УМЗЧ, выполненные по сходным схемам, и имеющие одинаковые цоколевки.Предназначены для аудиотехники среднего класса. Имеют защиту от КЗ в нагрузке и перегрева. Для работы микросхемы нужно устанавливать на радиатор.

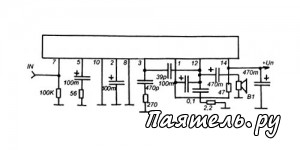

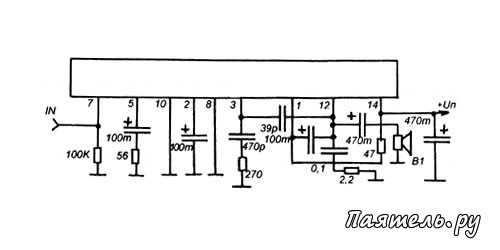

Микросхемы выполнены в корпусах DIP с 14-ю выводами. Они содержат одноканальные УМЗЧ, выполненные по сходным схемам, и имеющие одинаковые цоколевки. Предназначены для работы в аудиотехнике среднего класса. Микросхемы не имеют защиты от КЗ в нагрузке. Для работы требуется радиатор.






Микросхема Uпит.min (V) Uпит.max (V) I покоя (mA) Диапазон частот (Hz) R нагр. (Om) P вых. (W) КНИ (%) Шум (-Db)
AN7139
AN7143
AN7147
AN7148
AN714S
AN7168
AN7169
AN7176
AN7178
НА1377
НА1398
НА13108
M5160L
M51601L
К1075УН1
9
4,3
8
9
9
8
12
12
9
8
8
9
12
5
9
24
24
24
24
24
24
24
24
24
18
18
18
30
15
18
30
30
30
30
30
30
30
30
30
30
30
30
40
25
50
40-20000
40-20000
40-20000
40-20000
40-20000
40-20000
40-20000
40-20000
40-20000
40-20000
40-20000
40-20000
30-20000
30-20000
40-20000
4
4
3
4
4
4
4
4
4
4
4
4
4
4
4
3,5
2
6
3,5
3,5
6
6
7,5
2,5
6
7
5,5
8
4,3
3,5
0,2
0,2
0,2
0,2
0,15
0,2
0,2
0,2
0,2
0,2
0,2
0,2
0,2
0,2
0,23
62
62
62
62
62
62
62
62
62
62
62
62
62
62
46
DBL1034A
КА2206
LA4180
LA4182
LA4183
LA4190
LA4192
LA4550
LA4555
LA4558
5
5
4,5
4,5
4,5
4,5
4,5
4,5
6
8
15
15
9
12
12
9
10
12
12
12
10
10
10
15
15
10
12
10
15
15
30-18000
30-18000
30-18000
30-18000
30-18000
30-18000
30-18000
30-18000
30-18000
30-18000
4
4
4
4
4
4
4
4
4
4
2,3
2,3
1
2,5
2,5
1
2,5
0,75
2,5
2
0,5
0,5
0,3
0,3
0,15
0,5
0,5
0,5
0,5
0,5
60
60
60
60
60
60
60
60
60
60
ESM231N
ТВА790
TBA790LA
TBA790LB
TBA790LC
TBA790KD
ТСА150КА
ТСА150КВ
TDA1042
UL1490N
UL1491R
UL1492R
UL1493R
9
6
6
6
6
6
9
9
9
6
6
6
6
30
12
12
12
12
18
15
18
18
12
12
15
12
25
6
6
8
6
10
9
12
10
10
10
10
10
40-20000
40-15000
40-15000
40-15000
40-15000
40-15000
40-15000
40-15000
40-15000
40-15000
40-15000
40-15000
40-15000
4
8
8
8
8
8
4
4
2
16
8
8
4
18
1
1
2
2
3,5
4
5,5
10
0,6
1,3
2
2
0,5
0,5
2,5
2,5
2,5
2,5
0,5
0,5
0,2
1,5
1,5
1,5
1,5
48
40
40
40
40
56
64
64
62
46
46
46
46
