Аналог оптосимистора на мощных тринисторах

Аналог оптосимистора на мощных тринисторах

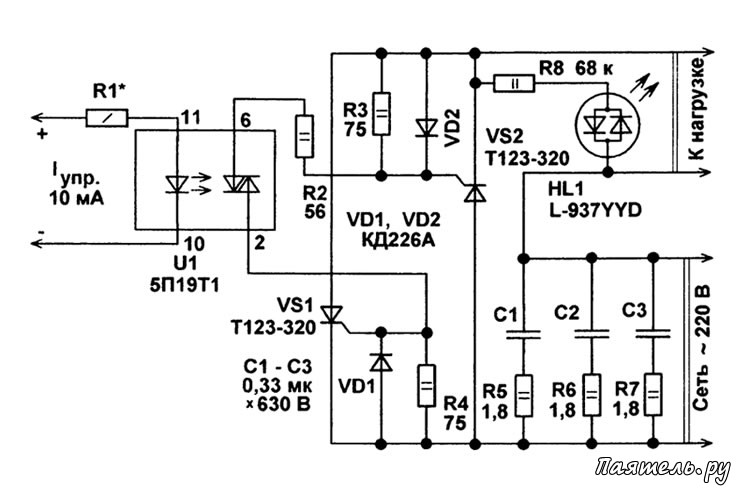

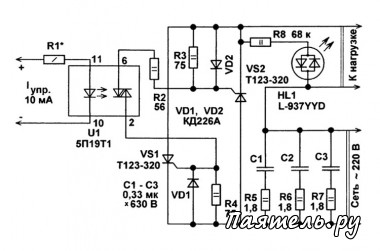

Простой вариант аналога оптосимистора на сильноточных тринисторах, который способен коммутировать ток нагрузки до 320 А. В качестве примера на рисунке приводится один из возможных вариантов реализации такого узла. На месте силовых коммутирующих элементов используются импульсные тринисторы VS1, VS2 большой мощности типа Т123-320.
Подробнее...

Схема прибора проверки тиристоров и симисторов

Схема прибора проверки тиристоров и симисторов

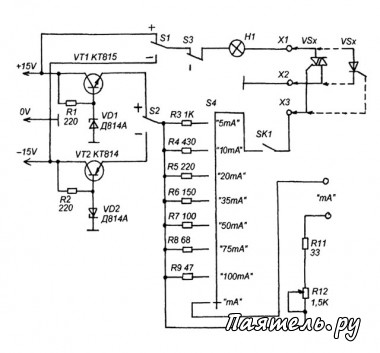

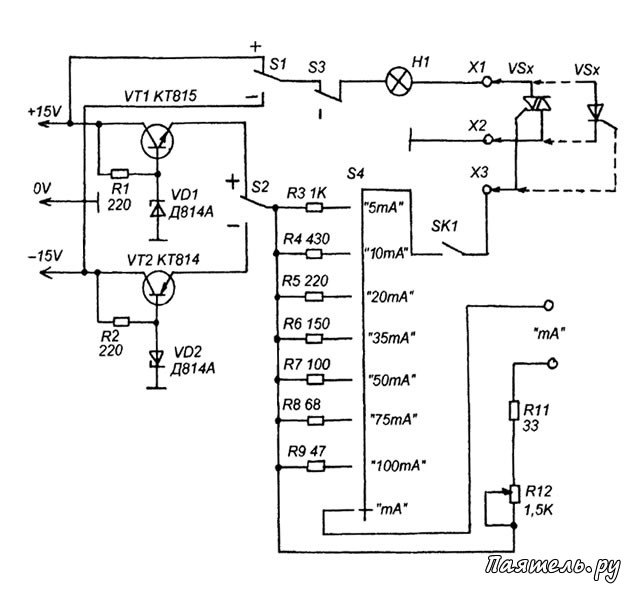

Прибор предназначен для проверки работоспособности тиристоров и симисторов, он может приблизительно определить ток открывания управляющего электрода, а также способность открываться тиристоров, и для симисторов способность открываться при различных полярностях коммутируемого и управляющего напряжений. А так же на наличие пробоя.
