Микросхемы УМЗЧ TA8216HQ, TA8258HQ

Категория: Микросхемы
Микросхемы УМЗЧ TA8216HQ, TA8258HQ

Микросхемы производятся фирмой Toshiba и представляют собой двухканальные усилители мощности ЗЧ с однополярным питанием для применения в бытовой аудиотехнике TA8216HQ и TA8258HQ аналогичны по конструкции и типовой схеме включения, но различаются по электрическим параметрам, в основном, по мощности и питанию.


Микросхемы выполнены в 12-выводных корпусах HZIP12-P-1 78В Предусмотрен режим блокировки (mute) изменением напряжения на выводе 11. Порог переключения 2,8V (mute-on: +2.8...+10V, mute-off. 0... + 1.5V).

Микросхемы УМЗЧ TA8216HQ, TA8258HQ

Технические параметры TA8216HQ:

1. Напряжение питания (Vcc), при RL 8 Оm........................ 10...37V.
2. Напряжение питания (Vcc), при RL4 Оm........................ 10...24V.
3. Ток покоя не более......... 105mА. (при Vcc = 28V................ 50mА).
4. Максимальный выходной ток... 3А.
5. Максимальная выходная мощность при Vcc = 28V и КНИ = 10%, при RL 8 Оm ........... 2x13 W.
6. Максимальная выходная мощность при Vcc = 24V и КНИ = 10%, при RL 4 Оm ......... 2x13 W
7. Выходная мощность при Vcc - 28V и КНИ = 1%, RL 8 Оm ... 2x10W.
8. КНИ при выходной мощности 2W не более 0,2% (норм 0,04%).
9. Коэффициент усиления ..... 34dB.
10. Максимально допустимое напряжение питания........40V.
11. Сопротивление нагрузки (RL) ....... 4-8 Оm.
12. Входное сопротивление......30 kOm.


Технические параметры TA8258HQ:

1. Напряжение питания (Vcc), при ... 15 ... 42V, (номинальное .. 37V)
2. Ток покоя не более................... 130mA, (при Vcc = 37V.............. 75mA)
3. Максимальный выходной ток ........... 3,5А.
4. Максимальная выходная мощность при Vcc = 37V и КНИ = 10% ......... 2x20 W
5. Выходная мощность при Vcc = 37V и КНИ = 1% ............................. 2x15 W.
7. КНИ при выходной мощности 2W не более .................0,2% (норм. 0,05%).
8. Коэффициент усиления ...............34dB.
9. Максимально допустимое напряжение питания........................50V.
10. Сопротивление нагрузки.....(RL) 8 Оm.
11. Входное сопротивление............30 kOm.
12. Степень блокировки (mute).......-60dB.

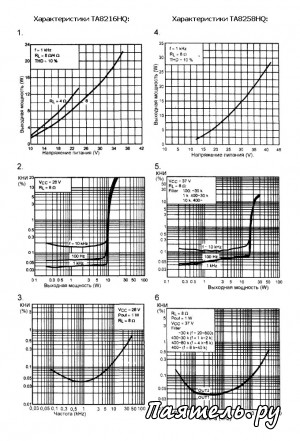

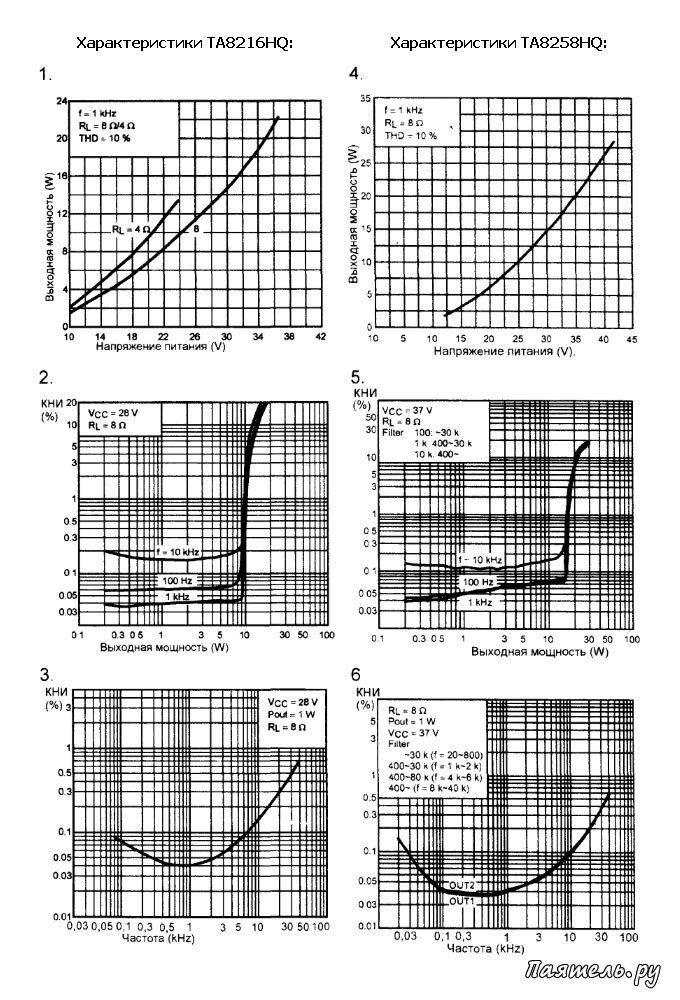

Характеристики микросхемы TA8216HQ:

1. Зависимость выходной мощности от напряжении питания.
2. Зависимость коэффициента нелинейных искажений (КНИ) от выходной мощности.
3. Зависимость КНИ от частоты сигнала.


Характеристики микросхемы TA8258HQ:

1. Зависимость выходной мощности от напряжени питания.
2. Зависимость коэффициента нелинейных искажений (КНИ) от выходной мощности.
3. Зависимость КНИ от частоты сигнала
