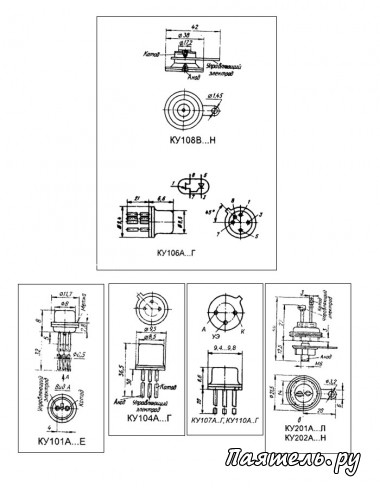

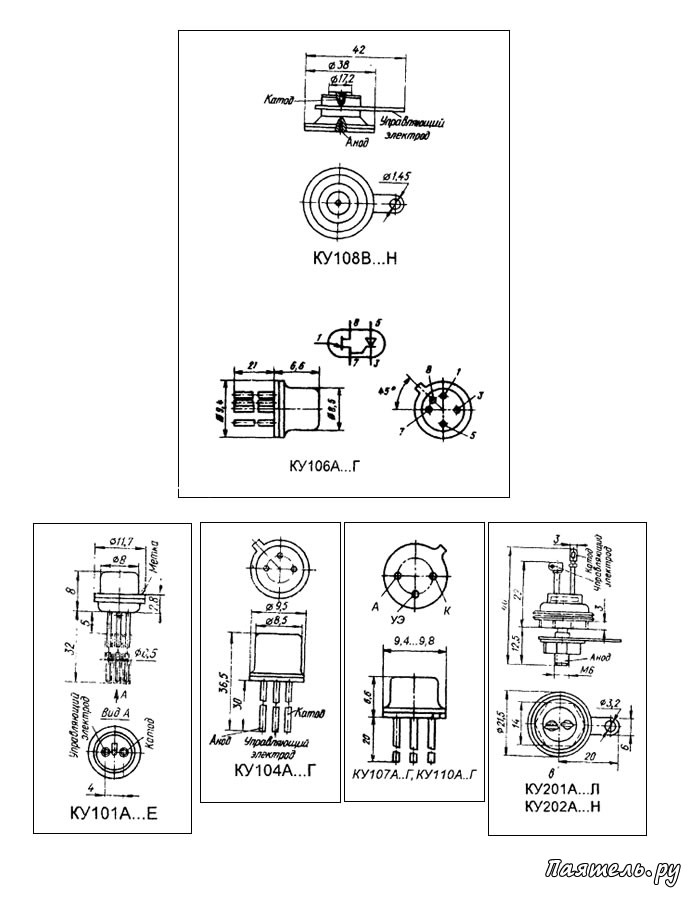

Триодные тиристоры

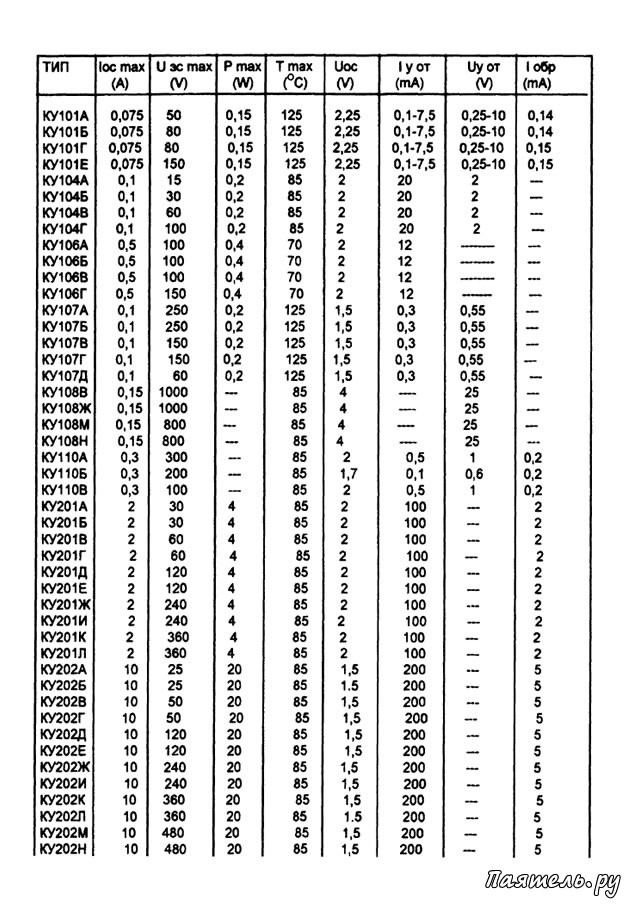

Основные параметры наиболее распространенных отечественных тиристоров приведены в таблице.

В таблице приняты следующие обозначения электрических параметров:

I ос max — максимальный постоянный ток, который выдерживает тиристор, находящийся в открытом состоянии (А).

U зс max — максимальное постоянное напряжение, приложенное в прямом направлении к тиристору, находящемуся в закрытом состоянии (V).

Р max — максимальная рассеиваемая мощность, которую выдерживает тиристор (W).
Т max — максимально допустимая температура корпуса прибора (°С).
U ос — напряжение, которое падает на открытом тиристоре (V).
I у от — отпирающий ток через управляющий электрод (mА).
U у от — отпирающее напряжение на управляющем электроде (V).
I обр — постоянный обратный ток (mА).
