| Схема беспроводных стереонаушников
|
| |

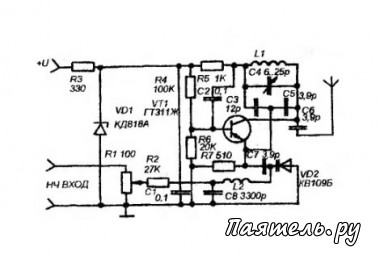

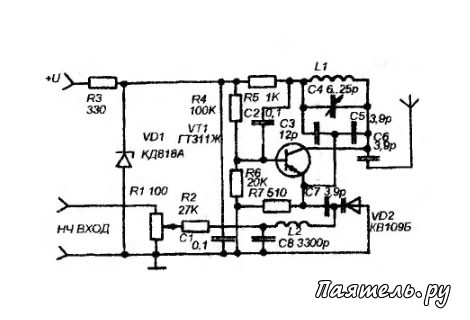

Система состоит головных стерео телефонов содержащих два УКВ-ЧМ радиоприемника, по одному на каждое ухо, и двухканального передатчика, подключаемого к телефонному выходу стационарной аудиоаппаратуры. При передаче не используется стереокодирование, просто есть два разнесенных частотных канала, один в радиовещательном диапазоне 63-74 мГц, Другой в - 87,5-108 мГц. Соответственно настроены передатчики и приемники. |
 Подробнее... |
| Схема усилителя для MP3-плеера
|
| |

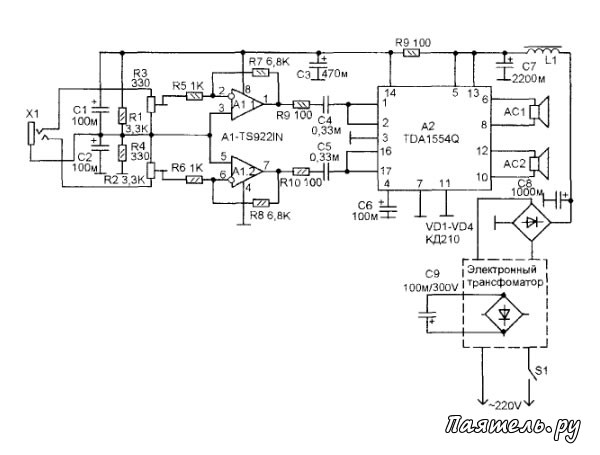

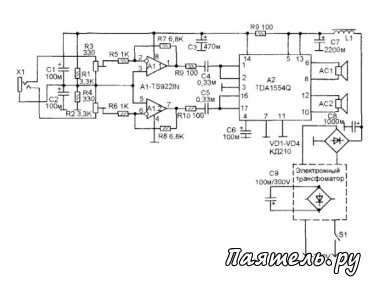

Чтобы аудиозаписи можно было слушать не на наушники, а на выносные акустические системы, необходим любой подходящий усилитель, например, такой, схема которою показана на рисунке в тексте. Мною было сделан такой усилитель, для автомобиля (он отличается тем. что питается не от электронного трансформатора, а от бортовой сети автомобиля). |
| Подробнее... |
| Схема лампового усилителя для наушников
|
| |

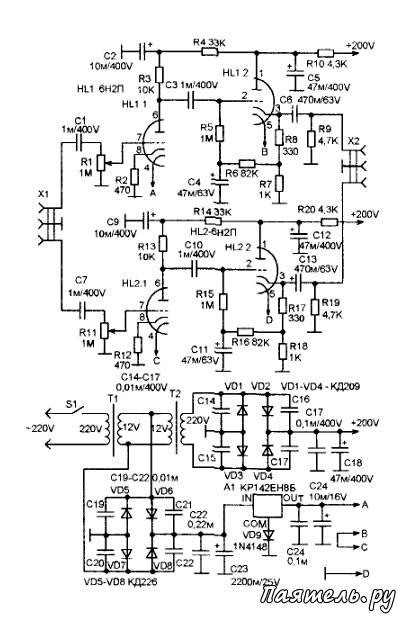

Усилитель выполнен на двух лампах - двойных триодах 6Н2П (такие лампы применялись в ламповых телевизорах и радиолах). Входной сигнал через регуляторы громкости R1 и R11 поступает на два стереоканала, каждый из которых сделан на одной лампе. Первые каскады служат для усиления по напряжению, они сделаны по схемам с общим катодом. |
| Подробнее... |
| Схема карманного стерео УКВ-ЧМ приемника
|
| |

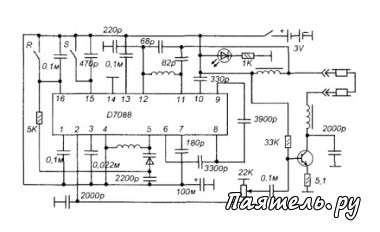

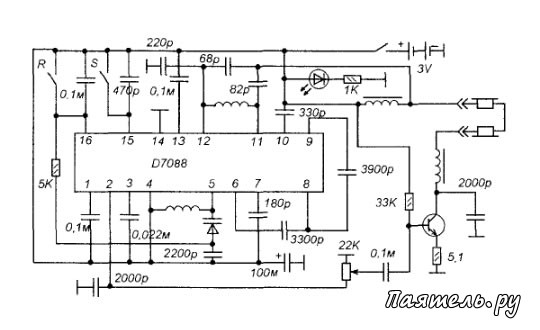

Карманные УКВ-ЧМ приемники, работающие на наушники, благодаря своей низкой цене пользуются популярностью. Такие приемники обычно сделаны на микросхеме D7088 (китайский аналог TDA7088T) по простой монофонической схеме. Часто, телефонный усилитель мощности выполнен по одно-каскадной схеме на транзисторе. Разъем для наушников распаян так, что они включены последовательно. |
| Подробнее... |
|
