Генератор подмагничивания

Категория: Генераторы
Генератор подмагничивания

Большинство недорогих магнитол китайского (или другого аналогичного) производства не имеют генератора подмагничивания. Стирание производится постоянным магнитом, и в этом нет ничего плохого, но подмагничивание выполняется постоянным током. Просто через головку пропускают ток от стабилизатора тока в лучшем случае, а часто просто через резистор. В результате качество записи весьма далеко от совершенства.

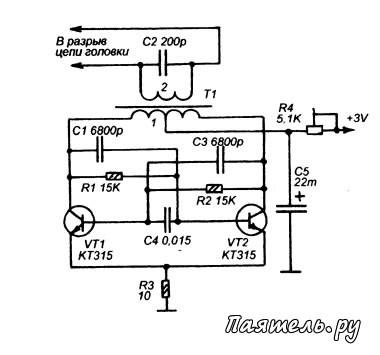

Повысить качество записи можно если ввести в схему магнитофона ВЧ-подмагничивание. Схема несложного ГП показана на рисунке. Его выход включается в разрыв провода, идущего от универсальной головки к общему проводу. Питание на генератор поступает только при записи, а ток подмагничивания устанавливается резистором R4.

Для намотки трансформатора Т1 используется ферритовое кольцо внешним диаметром 10-12 мм. Обмотка 1 содержит 2x15 витков провода ПЭВ 0,12 (намотка ведется в два провода), обмотка 2 — 200 витков того же провода.
