Схема генератора высоковольтных импульсов

Категория: Генераторы
Схема генератора высоковольтных импульсов

Генератор, в зависимости от напряжения источника питания, вырабатывает высоковольтные импульсы амплитудой до 25 кВ. Он может работать от гальванической батареи на 6В (четыре элемента типа "А"), аккумуляторной батареи на 6... 12В, бортовой сети автомобиля, лабораторного источника питания до 15В. Диапазон применения достаточно широк: электроизгороди на ферме для животных, зажигалка для газа, электрошоковое средство защиты, и др. При изготовлении подобных устройств наибольшие трудности вызывает высоковольтный трансформатор.


Даже при удачном изготовлении он не отличается надежностью и часто выходит из строя от сырости или из-за пробоя изоляции между катушками. Попытка сделать высоковольтный генератор на основе диодного умножителя напряжения тоже не всегда дает положительный результат.

Проще всего использовать готовый высоковольтный трансформатор — автомобильную катушку зажигания от автомобиля с классической системой зажигания. Этот трансформатор отличается высокой надежностью и может работать даже в самых не благоприятных полевых условиях. Конструкция катушки зажигания рассчитана на жесткую эксплуатацию в любых погодных условиях.

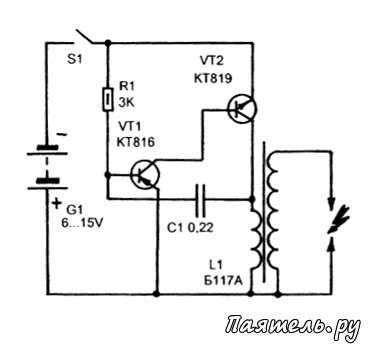

Принципиальная схема генератора показана на рисунке. На транзисторах VT1 и VT2 сделан несимметричный мультивибратор, он вырабатывает импульсы частотой около 500 Гц. Эти импульсы протекают через коллекторную нагрузку транзистора VT2 — первичную обмотку катушки зажигания. В результате в её вторичной обмотке, имеющей значительно большее число витков, наводится переменное импульсное высоковольтное напряжение.

Это напряжение поступает на разрядник, если это средство самозащиты или зажигалка для газа, или на электроизгородь. В этом случае на изгородь подается напряжение с центрального вывода катушки зажигания (с того вывода, с которого напряжение поступает на распределитель и свечи), а общий плюс схемы нужно заземлить.

Если генератор будет использоваться как средство самозащиты, его удобнее всего сделать в виде палки. Взять пластмассовую или металлическую трубку такого диаметра, чтобы в неё туго вставлялась катушка зажигания своим металлическим корпусом. В остальном пространстве трубы расположить батареи питания и транзисторы. S1 в этом случае — приборная кнопка. Верхнюю часть корпуса катушки придется переделать.

Удобнее всего взять штепсельную вилку старого образца для сети 220В, с вывинчивающимися контактами. Отверстие под провод в ней нужно рассверлить так, чтобы в него плотно входила часть катушки зажигания с высоковольтным контактом. Затем нужно вывести монтажные провода от этого контакта и от общего плюса схемы и по самым краям вилки их подвести к штыревым контактами вилки.

Затем эту вилку нужно промазать эпоксидным клеем в рассверленном отверстии под провод и туго насадить на пластмассовый корпус высоковольтного контакта катушки. Под штыревые контакты вилки нужно привинтить разрядные лепестки, расстояние между которыми должно быть около 15 мм.

Катушка зажигания может быть любая от контактной системы зажигания (от электронной не подходит), желательно импортная, — она меньше по размерам и лете.

Настройка заключается в подборе номинала R1 таким образом, чтобы между разрядными лепестками был надежный электрический разряд.
