Схема УКВ ЧМ приемника на одном транзисторе

Категория: Радиоприемники
Схема УКВ ЧМ приемника на одном транзисторе

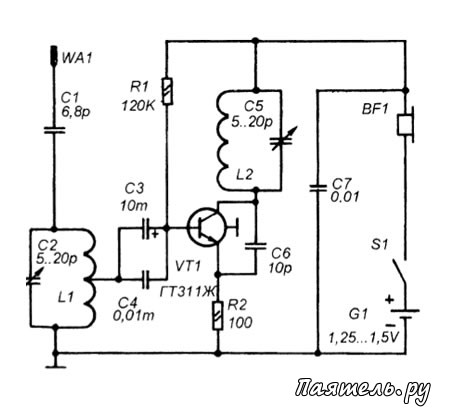

Самый простой УКВ ЧМ приемник, доступный для повторения начинающему радиолюбителю можно собрать по схеме однотранзисторного синхронно-фазового детектора. Принципиальная схема такого приемника показана на рисунке 1. Сигнал принимается антенной W1, роль которой может выполнять отрезок монтажного провода. Этот сигнал поступает на входной колебательный контур L1C2, подстраивая конденсатор С2 контур можно перестраивать в пределах УКВ ЧМ диапазона 64-73 МГц.


Выделенное этим контуром напряжение сигнала с отвода катушки L1 поступает через конденсаторы С3 и С4 на базу транзистора VT1. Этот транзисторный каскад выполняет одновременно несколько функций: функции фазового детектора, перестраиваемого гетеродина (перестройка при помощи С5), управляющего устройства, фильтра нижних частот, усилителя постоянного тока и усилителя низкой частоты.

Фазовое детектирование происходит на р-n переходах транзистора, эквивалентных переходам диодов, к которым приложены напряжения входного сигнала и гетеродина. Гетеродинный контур L2C5 включен в коллекторную цепь транзистора, а напряжение положительной обратной связи, необходимое для того чтобы гетеродин генерировал, поступает через конденсатор С6 на эмиттер транзистора.

Одна из особенностей данного приемника состоит в том, что частота гетеродина в два раза меньше частоты входного сигнала. Происходит это по тому, что в детекторе работает два диода — эмиттерный и коллекторный переходы, один из которых управляется положительной полуволной гетеродинного напряжения, а второй отрицательной. В результате частота гетеродина как бы удваивается. Но это дает возможность исключить паразитное влияние гетеродинного контура на входной, поскольку их частоты существенно отличаются.

Сущность синхронного детектирования заключается в том, что на выходе диодного смесителя, выполненного на переходах транзистора, получается некоторое переменное напряжение, которое по частоте равно разности частоты входного сигнала и удвоенной частоты гетеродина. При точной настройке эта частота получается минимальной.

Затем из этого напряжения получается управляющее напряжение, которое поступает на гетеродин и изменяет его настройку таким образом, чтобы разница частот входного сигнала и удвоенной частоты гетеродина была минимальной. Поскольку на УКВ ЧМ диапазоне используется частотная модуляция и частота входного сигнала изменяется в такт со звуком, то и это управляющее напряжение изменяется точно также, как напряжение, поступающее от микрофона на передающей станции.

Затем это низкочастотное напряжение поступает снова на этот единственный транзистор, который его усиливает уже как простой усилитель, а затем оно уже усиленное поступает на наушники BF1. Все эти сложные процессы происходят в каскаде всего на одном транзисторе.

Собрать приемник можно объемным монтажом, или можно разработать печатную плату на основе принципиальной схемы, а детали на ней расположить в том-же порядке как на схеме. Катушки L1 и L2 не имеют каркасов, для намотки берется хвостовик сверла диаметром 7 мм и на нем наматываются катушки проводом ПЭВ 0,4...0,5 мм.

Катушка L1 содержит 14 витков, а катушка L2 — 25 витков, у катушки L1 сделан отвод от середины (от 7-го витка), нужно зачистить средний виток катушки и припаять к нему проводок, который пойдет к конденсаторам С3 и С4. После намотки сверло из катушек извелекается (оно служит только в качестве оправки для намотки).

Обозначение ГТ311

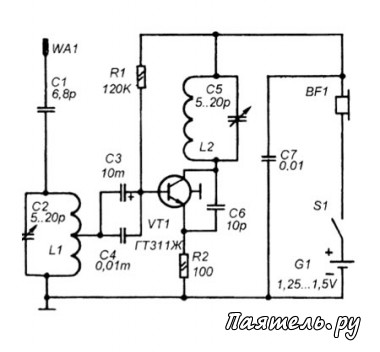

Схема УКВ ЧМ приемника на одном транзистореТранзистор ГТ311Ж можно заменить на ГТ311И. Наушники — любые малогабаритные. Конденсаторы С2 и С5 типа КПК — керамические, на 6...25р, 5...20р или 4...15р, они настраиваются вращением винта, расположенного посредине. Остальные конденсаторы любого типа, их емкости могут отличаться от указанных на схеме в пределах 30%.

В качестве источника питания можно использовать элемент питания от микрокалькулятора или одну батарейку на 1,5 В. Выключатель любой, например тумблер.

Настройка относительно проста. Нужно подключить наушники, питание и антенну — кусок монтажного провода, чем длиннее тем лучше. Антенну желательно вывесить в окно или повесить на оконную раму. Теперь нужно одеть наушники (в них должно быть слабое шипение) и поочередным вращением роторов конденсаторов С2 и С5 попытаться поймать одну станцию. Если это не получается нужно немного растянуть витки обеих катушек и повторить.

Если станция прослушивается с искажениями и свистом нужно немного изменить сопротивление R1 (временно можно поставить переменный резистор).
Хороших результатов от такого простого приемника недобиться, но он может принимать одну-две станции в УКВ ЧМ диапазоне. Поэкспериментируйте с сопротивлением резистора R1, длиной и расположением антенны, напряжением питания.

Можно вместо наушников подключить резистора на 0,5...1 кОм и с точки соединения этого резистора и конденсатора С7 подать ЗЧ напряжение на какой-нибудь усилитель, тогда можно будет слушать на динамики.
