Микросхема LA1600 фирмы SANYO предназначена для построения однодиа-пазонного АМ-приемного тракта радиовещательного супергетеродинного приемника с однократным преобразованием частоты. Работающего на частотах от 100kHz до 30 MHz. Микросхема выполнена в 9-выводном корпусе SIP9 с односторонним расположением выводов.


В составе микросхемы: усилитель высокой частоты (RF), преобразователь частоты (MIX), гетеродин (OSC), усилитель промежуточной частоты (IF), амплитудный детектор (DET), система автоматической регулировки усиления (AGC).

Схема супергетеродинная, традиционная, с высокой промежуточной частотой (455 kHz) и внешним пьезокерамическим фильтром ПЧ в качестве основного селективного элемента тракта промежуточной частоты.

Технические параметры.

1. Диапазон питающего напряжения (номинальное значение).................. 1.8-6V (3V).
2. Максимально допустимое долговременное напряжение питания на выводе 3 .......9V.
на выводе 4 .......9V.
на выводе 8 .......7V.
3. Ток потребления в отсутствие входного сигнала, не более........................... 4,6V.
4. Номинальное напряжение ЗЧ на выходе детектора при входном сигнале 23dBu и глубине модуляции 30%............... 43 mV.
5. Номинальное напряжение ЗЧ на выходе детектора при уровне входного сигнала 80dBu и глубине мод. 30% .... 250 mV.
6. Отношение сигнал/ шум при уровне входного сигнала 23dBu ....................21,5dB.
7. Отношение сигнал/ шум при уровне входного сигнала 80dBu ................... 53dB.
8. Коэффициент нелинейных искажений при уровне входного сигнала 23dBu и глубине модуляции 30% .... 0,3% (не более 1,2%).
9. Коэффициент нелинейных искажений при уровне входного сигнала 80dBu и глубине модуляции 30% .... 0,4% (не более 1,5%).

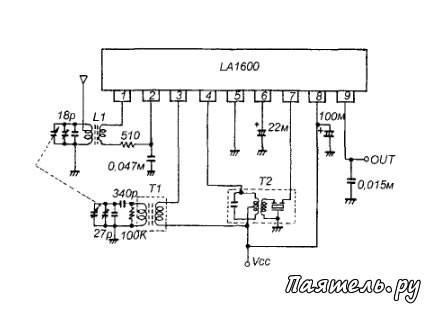

Типовая схема для работы в MW диапазоне

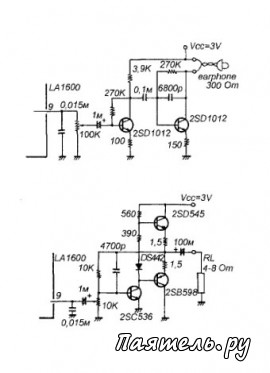

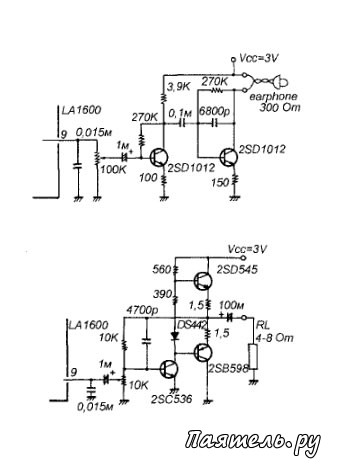

Схема УНЧ на наушники. Схема УНЧ на динамик.

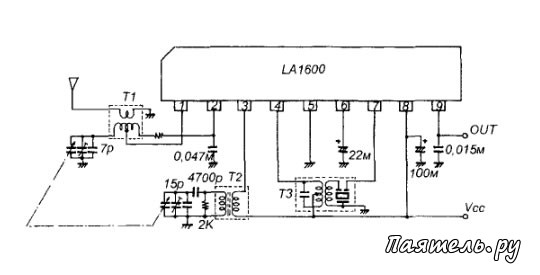

Типовая схема для работы в SW диапазоне
