Схема высокочастотного пробника

В радиолюбительской практике часто бывает необходимо измерять высокочастотное напряжение. Это могут быть измерения высокочастотного напряжения на контурах передающих устройств при их наладке. При наладке антенн измерение напряжения на антенне дает возможность определить её резонансные частоты. Если определить сопротивление антенны, например, с помощью высокочастотного моста, можно определить мощность, поступающую в антенну, и при сравнении измерений напряженности электромагнитного поля по сравнению с напряженностью, создаваемой другими антеннами, можно судить о эффективности настраиваемой антенны.


При измерении ВЧ напряжения на известной нагрузке можно определить выходную мощность передатчика.

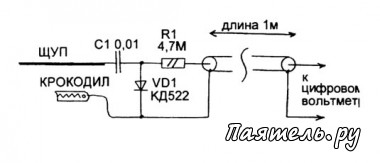

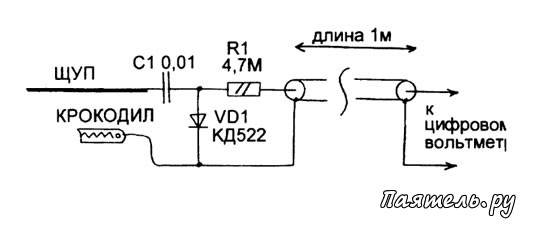

Схема самого простого устройства, позволяющего измерять ВЧ напряжение при помощи цифрового вольтметра с входным сопротивлением 10 Мом, показана на рисунке. Это устройство представляет собой высокочастотный детектор, нагрузкой которого является вольтметр. Если использовать детали с номиналами, указанными на рисунке, то в диапазоне измеряемых напряжений от 1 до 25 Вольт показания цифрового прибора будут соответствовать истинным значениям высокочастотного напряжения.

Приставка измеряет среднее значение напряжения, равное 0,7 от пикового значения. Исходя из этого и следует выбирать используемые в пробнике диоды. Для измерения более высоких напряжений, величина которых больше обратного пробивного напряжения имеющегося диода, нужно последовательно с ним включить несколько таких же диодов.

Пробник работает в диапазоне от 20 кГц до 200 Мгц. Верхняя частота ограничена свойствами диода, нижняя — применяемым конденсатором С1. Пробник имеет входную емкость примерно 2-4 пф.

Конструктивно пробник собран в керамической ламповой панельке с экраном. К центральному выводу панельки припаян щуп из медной проволоки толщиной 1 мм и длиной 60 мм. Все остальные выводы панельки паяны кольцом из медной проволоки, к которому припаян короткий медный монтажный провод с зажимом типа крокодил на конце. Соединение с вольтметром при помощи коаксиального кабеля длиной 1 М и толщиной 5 мм.

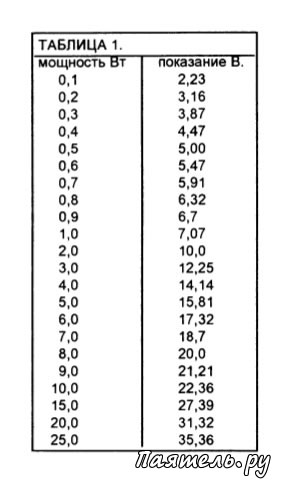

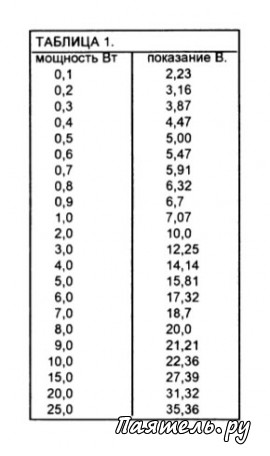

Для измерения выходной мощности передатчиков на нагрузке 50 ом можно воспользоваться таблицей 1. Если входное сопротивление измерительного прибора отличается от 10 Мом необходимо соответствующим образом подобрать сопротивление R1.

Схема высокочастотного пробника
