ПЗУ с электрическим стиранием

В радиолюбительской практике наибольшее распространение получили микросхемы ПЗУ, информацию, записанную в которых, либо вообще невозможно стереть (микросхемы с пережиганием), либо со стиранием при помощи ультрафиолетового облучения (серия К573РФ). При этом в радиолюбительской литературе, практически не упоминаются микросхемы ПЗУ с электрическим стиранием записанной информации или с возможностью электрического перепрограммирования, при котором можно заменить информацию в любой ячейке ПЗУ, или во всем ПЗУ путем простого перепрограммирования (как если бы микросхема была чистая).


При этом, в отличие от ОЗУ, эти микросхемы сохраняют записанные данные при длительном отключении питания, как простые ПЗУ. Данная статья имеет цель, хотябы в незначительной степени восполнить недостаток информации по данному типа микросхем.

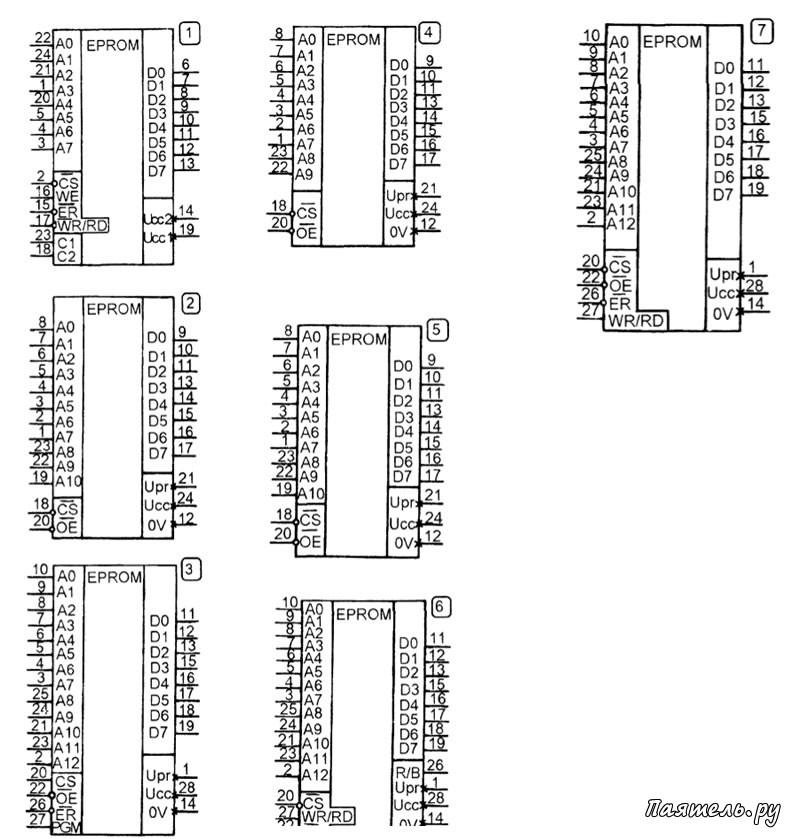

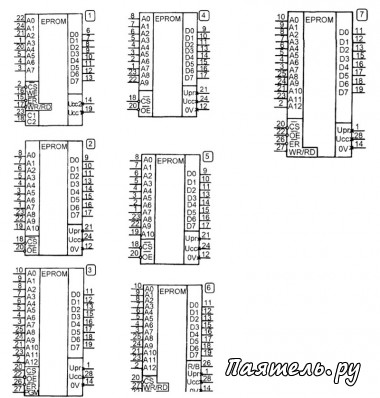

Данные по электрическим параметрам некоторых микросхем ПЗУ с электрическим стиранием приведены в таблице на третей странице обложки. В этой таблице применены следующие условные обозначения:

Icc, Icc1, Ipr — токи потребления от соответствующих источников питания (Ucc, Ucc1, Upr).

tSG1 — время хранения информации в выключенном состоянии.

tSG2 — время хранения информации во включенном состоянии.

tA(A) — время выборки адреса.

tRCV — длительность цикла считывания,

tw — длительность импульса записи.

twCV — длительность цикла записи.

tCL — длительность импульса стирания.

Свх — входная емкость.

Свых — выходная емкость.

Сн — емкость нагрузки.

Дополнительные данные:

1. Напряжение питания Ucc = +5 +-0.25V.
2. Напряжение питания Ucc1 = 12 +-0.6V.
3. Входное напряжение логической единицы, не менее 2,4V и не более 5,25V.
4. Входное напряжение логического нуля не более 0,6 V.
5. Входной ток не более 10 мкА.
6. Выходное напряжение логической единицы не менее 2,4 V.
7. Выходное напряжение логического нуля не более 0,4 V.
8. Выходной ток лог. единицы не менее 1mA.
9. Выходной ток лог. нуля не менее 1,6 mА.
