Кодовый замок с дистанционным управлением

Главное отличие этого кодового замка в том, что для набора кода используется стандартный пульт дистанционного управления от телевизоров серии 3-4УСЦТ. При помощи программных кнопок этого пульта набирается кодовое число из трех цифр, каждая из которых от "1" до "8", например "258". При наборе кодового числа срабатывает электромагнитное реле, которое подает напряжение на тяговый электромагнит запорного устройства. В запертое состояние замок переводится так же при помощи пульта (нужно нажать на любую цифру, не входящую в кодовое число).


Замок имеет защиту от подбора номера, и при неправильно набранной цифре аннулирует предыдущие, набранные правипьно. Цифры кодового числа должны набираться в строгой последовательности.

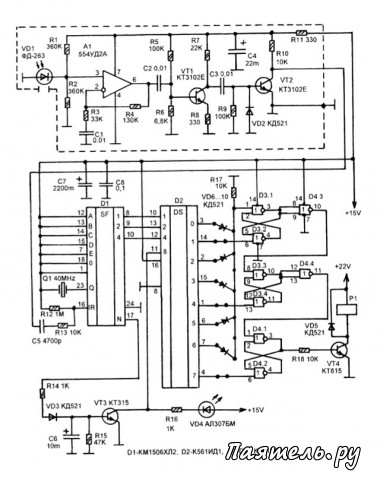

Принципиальная схема замка показана на рисунке. В основе схемы лежит микросхема КМ1506ХЛ2 — дешифратор системы дистанционного управления телевизоров 3-УСЦТ В данной схеме микросхема питается напряжением 15В, хотя паспортное значение равно 18В. Реально эта микросхема работает в диапазоне питающих напряжений от 11В до 18В.

Инфракрасные импульсы, посылаемые пультом ДУ, принимаются фотодиодом VD1. В результате возникает импульсный фототок, который усиливается операционным усилителем А1 и преобразуется в импульсы напряжения, которые дополнительно усиливаются транзистором VT1 и при помощи ключа VT2 преобразуются в отрицательные логические импульсы.

Эти импульсы поступают на последовательный вход микросхемы D1 (вывод 16). Микросхема D1 КМ1506ХЛ2 включена по упрощенной схеме, её параллельные входы, а также выходы ЦАП и выключателя питания не используются , только три выхода для переключения программ и один выход — сигнальный (вывод 17).

При нажатии на одну из кнопок выбора программ на пульте, на выходах "1-2-4" D1 появляется двоичный код номера нажатой кнопки (номер кнопки — минус 1, например 6-я кнопка — код числа 5, 1-я кнопка код — "0"). Этот код поступает на входы дешифратор D2, который его преобразует в двоичную систему.

Кодовое устройство сделано на трех RS-триггерах собранных на микросхемах D3 и D4. Эти триггеры включены последовательно, так, что верхний, по схеме, триггер удерживает в нулевом состоянии, тот который ниже. Таким образом, пока триггер на элементах D3.1 и D3.2 установлен в нулевое состояние два других триггера не реагируют на сигналы, поступающие на их входы. Они зафиксированы. В результате установить в единичное состояние нижний триггер (на элементах D4.1 и D4.2) можно только после последовательной установки двух верхних.

Выходы дешифратора D2, на которых появляются единицы при наборе кодового числа соединяются с входами триггеров при помощи перемычек (на схеме перемычки показаны для числа "258"). Все остальные, не задействованные в данном числе выходы соединяются через диоды VD6-VD10 с выводом 1 D3.1.

Таким образом, когда мы набираем кодовое число триггеры последовательно устанавливаются в единичные состояния, и в конечном итоге на выходе триггера на D4.1 и D4.2 появляется единица, которая поступает на базу транзистора VT4, он открывается и пропускает ток через обмотку реле Р1, а оно своими контактами (на схеме не показаны) включает исполнительное устройство.

Если при наборе кода была допущена ошибка, например набрали число "1", единица с вывода 3 D2 поступает через диод VD6 на вывод 1 D3 и устанавливает триггер на D3.1 и D3.2 в нуль, а затем и два других триггера. Получается так, что даже если первые две цифры набраны правильно, то ошибка в третьей требует повторного набора всего числа. Индикатором приема сигнала пульта служит светодиод VD4.

Питать логическую часть нужно от стабилизированного источника напряжением 12-15В (стрелка "+15V"). Напряжение "+22V" зависит от рабочего напряжения реле и может быть от 12 до 36В (не стабилизировано). Реле типа РЭС-22, РЭС-10 или другое на напряжение 12-36В (соответственно меняется напряжение "+22V").

Фотоприемник на А1, VT1, VT2 должен быть помещен в экранирующую коробку. Хорошо подходит алюминиевый экран от катушки контура ПЧ старого лампового телевизора. В отверстие по сердечник выводится светодиод. Можно использовать готовый фотоприемник, например ФП-2 или ПИ-4.
Микросхему КМ1506ХЛ2 можно заменить на КР1506ХЛ2, КС1506ХЛ2. Вместо дешифратора К561ИД1 можно использовать мультиплексор К561КП2, но при этом между выводами 6, 13 D3, 6 D4 и общим минусом нужно включить по резистору на 10-100 кОм. Микросхемы D3 и D4 можно заменить одной микросхемой К561ТР2.
