Диоды Шоттки

В настоящее время очень популярны импульсные источники питания, так называемые DC-DC или AC-DC конверторы. В выпрямителе вторичного напряжения в них обычно используются диоды Шоттки.

Диод Шоттки отличается тем, что в нем переход образован контактом полупроводника и металла. Полупроводник - кремний или арсенид галия, а металлический электрод на эпитаксиальный слой полупроводника наносится методом вакуумного испарения. Диоды Шоттки названы в честь немецкого физика В. Шоттки, исследовавшего такие структуры в 30-х годах прошлого века.

Преимущества диодов Шоттки перед диодами с p-n переходом:

1. Лучшее выпрямление высокочастотного напряжения.

2. Значительно меньшее прямое напряжение падения, вследствие чего, меньшая мощность теряется на диоде.

3. Конструкция позволяет лучше обеспечить отвод тепла от полупроводникового кристалла.

4. Допускают значительно большую плотность прямого тока.

5. Практически идеальная прямая ветвь ВАХ, что позволяет использовать диоды Шоттки в качестве быстродействующих логарифмических элементов.


Еще одно важное качество диодов Шоттки - у них нет эффекта накопления избыточного заряда, нет необходимости и в его рассасывании. В результате быстродействие диода Шоттки значительно выше быстродействия диода на р-n переходе, отсутствует инверсный ток рассасывания. Соответственно снижаются шумы и увеличивается КПД.

Свойство низкого прямого напряжения падения наиболее выражено у относительно низковольтных диодов Шоттки, с допустимым обратным напряжением до 40V, при работе на частоте до 500 кГц. У диодов с большим допустимым обратным напряжением данный эффект выражен хуже, и у диодов с допустимым обратным напряжением более 100V он практически исчезает.



Отрицательной чертой диода Шоттки является относительно большой обратный ток, а так же, высокая чувствительность к превышению допустимого обратного напряжения.

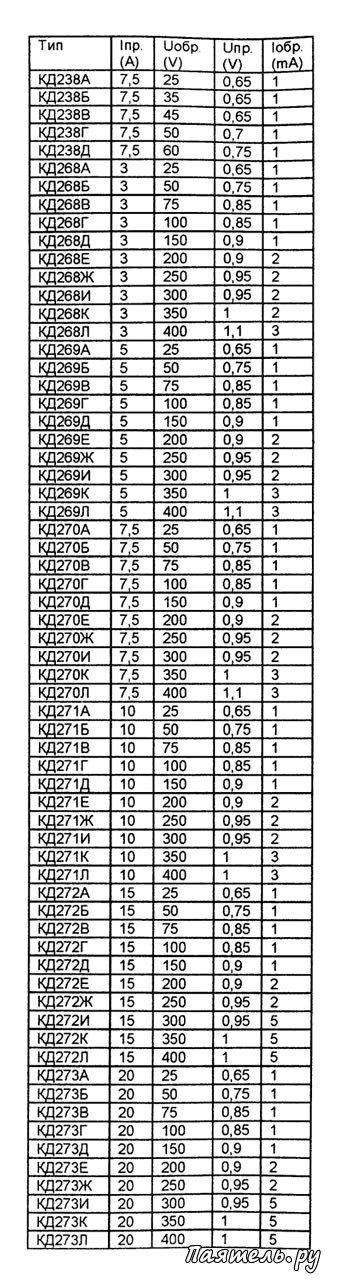

В таблице приведены основные параметры некоторых отечественных диодов Шоттки.



Iпр - прямой ток, Uпр - прямое напряжение падения, Iобр - обратный ток, Uoбp - обратное напряжение. Данные диоды могут быть исполнены в виде сборок по два диода в одном корпусе с общим катодом. В таком случае, после основной маркировки еще буква С.
