Устройство получения - "Серебрянной воды"

Категория: Другие
Устройство получения - "Серебрянной воды"

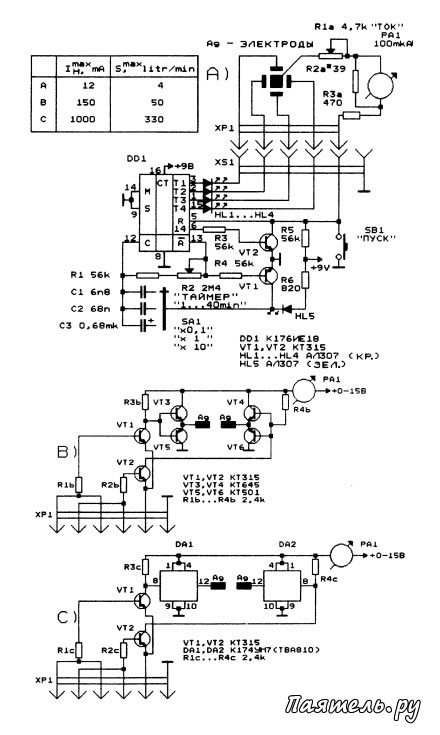

Автоматизировать процесс введения ионов в активную среду стало возможным за счет использования современной элементной базы. На рисунке 1а представлен базовый вариант схемы, собранной на микросхеме К176ИЕ18. Задающий генератор, выполненный с использованием внутренних элементов генератора микросхемы и внешнего транзистора VT1 позволяет при варьировании RC-постоянной времязадающей цепи С1...С3, R1, R2 задавать при помощи переключателя SA1 временные интервалы активации от 0,1 до 400 минут.


Введение серебра в воду позволяет существенно улучшить её свойства при длительном хранении так, срок хранения консервированных цитрусовых напитков и фруктовых соков повышается с 7 суток до одного года.

Аппараты серии ЛК содержали источник постоянного (пульсирующего) тока, регулятор, ограничитель и индикатор тока, а в ряде случаев и механическое устройство смены полярности. В качестве электродов используется серебро 999,9 пробы (для применения в медицинской или пищевой промышленности); для санитарно-технических нужд, обеззараживания питьевой или минеральной воды допускается использование серебра 875 пробы. Растворяемым электродом является анод, оптимальное межэлектродное расстояние 5... 12 мм, плотность тока 0,15... 5,0 mА/кв.см.; подводимое напряжение 3...12V.

Индикатор HL5 предназначен для .одновременной индикации включения устройства и работы задающего генератора. Выходные сигналы, после деления частоты исходного сигнала встроенными в микросхему счетчиками, через индикаторные светодиоды HL1... HL4 со сдвигом 90° и временной паузой между импульсами, подаются через ограничитель тока и индикатор тока нагрузки на серебряные электроды, расположенные вокруг центрального электрода (катода).

Устройство запускается нажатием на кнопку SB1 "ПУСК". Через заданный интервал времени происходит автоматическое отключение устройства, что позволяет задавать оптимальную, для активации заданного объема жидкости, концентрацию ионов серебра. Потенциометром R1a ток нагрузки может регулироваться до максимального для данного варианта схемы значения — 12 mА, что соответствует производительности 4 литра воды в минуту (концентрация серебра — 0,25 мг/литр).

Второй вариант схемы (рисунок 1b) позволяет повысить ток нагрузки без применения теплоотвода на транзисторах до 150 mА (50 литров в минуту); напряжение на выходе устройства периодически меняет полярность. При использовании составных мощных транзисторов, установленных на теплоотводах, ток нагрузки можно значительно увеличить.

В третьем варианте схемы (рисунок 1с) использованы микросхемы К174УН7 (аналог ТВА810), установленные на теплоотводах. Максимальный ток нагрузки — 1 А (330 литров в минуту), что позволяет обрабатывать даже проточную воду. Величина тока нагрузки во втором и третьем вариантах схемы регулируется внешним регулируемым источником питания (0...15В), имеющим ограничитель тока короткого замыкания (0,15 и 1 А соответственно).

Рис.2
Устройство получения - "Серебрянной воды"На рисунке 2 представлен внешний вид упрощенного первого варианта устройства (один диапазон, элементы индикации и регулировки тока нагрузки установлены внутри корпуса, выключатель питания объединен с ручкой регулировки тока нагрузки выключенному состоянию соответствует минимальный ток нагрузки).

Надежное обеззараживание воды при концентрации ионов серебра 0,2...0,5 мг/литр достигается через 2...6 часов после приготовления "серебряной воды". Для пищевого употребления концентрация серебра в растворе должна быть доведена до 0,05 мг/литр (исходная, оптимальная концентрация, получаемая при помощи вышеописанных устройств — 0,25 мг/литр).

Обычно для снижения концентрации серебра в растворе до рекомендованного значения используют фильтры или электролизеры с алюминиевыми электродами. При хранении "серебрянной воды" в стеклянных сосудах период полураспада концентрации ионов серебра за счет оседания соединений серебра на стенках сосуда составляет от 3 до 6 месяцев.
