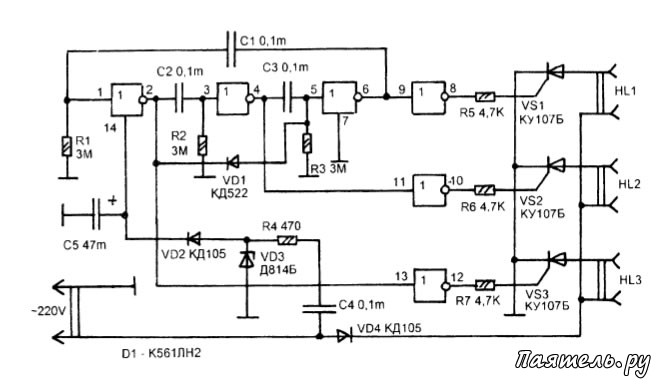

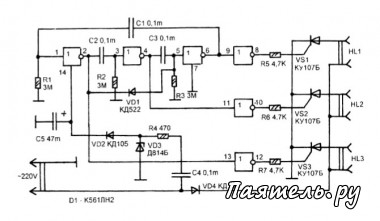

Схема содержит трехфазный мультивибратор на микросхеме К561ЛН2. Мультивибратор вырабатывает три импульсные последовательности, фазы импульсов в которых сдвинуты относительно друг друга на треть периода. Частота следования этих импульсов зависит от номиналов R1, R2, R3 и С1, С2, С3. При подборе номиналов нужно учитывать что должно быть: R1=R2=R3, и С1=С2=С3.
Сам мультивибратор выполнен на первых трех элементах микросхемы, а буферные каскады — на трех последних. Конструкция выходного тиристорного каскада, источника питания и гирлянды такая же как на схеме "Переключатель двух гирлянд", только тиристорных каскадов не два, а три, столько же и гирлянд.
|
