Схема приемных трактов AM СВ-радиостанций

Категория: Радиостанции
Схема приемных трактов AM СВ-радиостанций

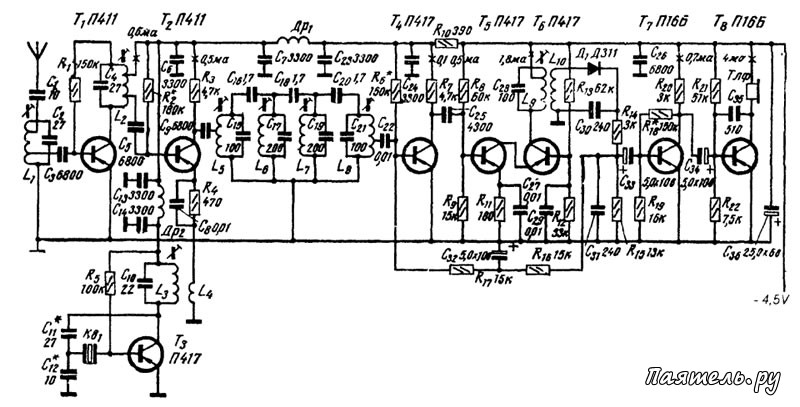

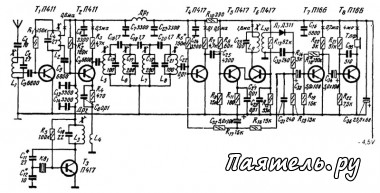

Несмотря на значительные достижения отечественной и зарубежной промышленности в сфере производства интегральных микросхем для малогабаритных одноканальных средств связи, для некоторой части радиолюбителей, по прежнему наиболее доступной элементной базой являются транзисторы. Принципиальная схема приемного тракта, собранного на самых старых высокочастотных транзисторах показана на рисунке 1. Приемник построен по супергетеродинной схеме с одним преобразованием частоты.


Сигнал от антенны поступает на резонансный УРЧ, на входе и выходе которого включены контуры, настроенные на частоту канала. Затем следует преобразователь частоты на транзисторе Т2. Гетеродин - на Т3 с кварцевой стабилизацией частоты. Сигнал гетеродина поступает в эмиттерную цепь транзистора Т2. На выходе преобразователя включен четырехзвенный фильтр сосредоточенной селекции, настроенный на промежуточную частоту. Усилитель промежуточной частоты -двухкаскадный, на транзисторах Т4-Т6.

Первый каскад на Т4 - обычный, резистивный, второй каскад на Т5 и Т6 выполнен по каскодной резонансной схеме. Детектор - на диоде Д1, НЧ напряжение на его выходе интегрируется цепью R16, С32, R17 в небольшое постоянное положительное напряжение, которое поступает в базовую цепь Т4 и таким образом реализуется автоматическая регулировка усиления. Низкочастотный усилитель -двухкаскадный на транзисторах Т7 и Т8.

Примечателен тот факт, что малогабаритная переносная радиостанция, по всем признакам относящаяся к классу одноканальной СВ-техники, в которой используется этот тракт, была разработана радиолюбителями И. Васильевым и В. Терлецким еще в начале 60-х годов, когда СВ-связи не было и в помине (радиостанция рассчитана на 10-ти метровый диапазон).

Приемный тракт обеспечивает чувствительность при отношении сигнал/шум 10 дб. не хуже 6 мкВ и селективность по соседнему канала при расстройке на 40 кгц не хуже 40 дб. Полоса пропускания приемника по уровню 0,7 -16 КГЦ.

Принципиальная схема аналогичного приемного тракта, но на более современных транзисторах показана на рисунке 2. Сигнал от антенны поступает на УРЧ на VT1. Преобразователь частоты на транзисторе VT3, по схеме с общим эмиттером для входного сигнала, и общей базой для гетеродинного напряжения.

Рисунок 2
Схема приемных трактов AM СВ-радиостанций

Гетеродин сделан на транзисторе VT2, частота стабилизирована резонатором Q1. Сигнал ПЧ - 465 кгц, выделяется в контуре L3C10 и поступает на двухкаскадный УПЧ, с рассредоточенной по каскадам селекцией, на транзисторах VT4 и VT6. Детектор диодный на диоде VD4. Особенность схемы АРУ в том, что здесь используется дополнительный детектор АРУ на диоде VD3 и транзисторный усилитель АРУ на VT5. В результате эффективность АРУ значительно повышается.

Усилитель ЗЧ сделан по простой двух-каскадной бестрансформаторной схеме с двухтактным выходом, на транзисторах VT11-VT13.

Все катушки намотаны на каркасах диаметром 6 мм с подстроечными сердечниками из карбонильного железа (можно использовать отрезки цилиндрических каркасов от контуров УПЧИЗ старых телевизоров типа УЛППТ, УЛПТ). L1 содержит 2+10+6 витков считая снизу по схеме, L2 - 6+6+6 витков, L3 - 17 витков, L4 наматывается на L3, содержит 2 витка. Провод - ПЭВ 0,12. Контура ПЧ L5-L10 взяты готовые, со своими контурными конденсаторами, от трактов УПЧ карманных AM радиовещательных приемников с ПЧ 465кгц.

Кварцевый резонатор Q1 выбирается таким образом, чтобы частота его резонанса отличалась от частоты канала на 465 кгц, например если частота канала 27,12 Мгц, то Q1 может быть на 26,655 Мгц или на 27,585 Мгц.

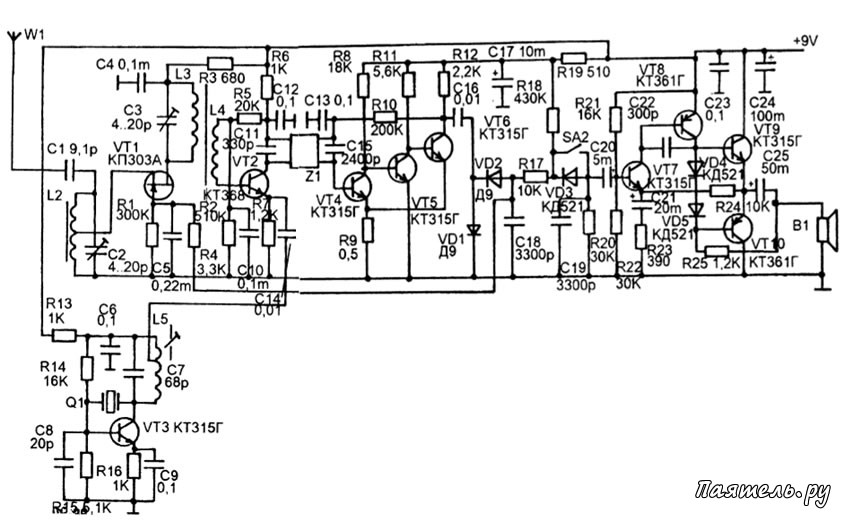

Принципиальная схема AM тракта с полевым транзистором на входе показана на рисунке 3.
Тракт обеспечивает чувствительность при соотношении сигнал/шум 3:1 не хуже 1 мкв, селективность по соседнему каналу при расстройке на 6 кгц не менее 56 дб, селективность по зеркальному каналу не менее 23 дб. Ток потребления в режиме молчания не более 15 mА.

Рисунок 3
Схема приемных трактов AM СВ-радиостанций

Тракт построен по супергетеродинной схеме с одним преобразованием частоты, промежуточная частота 465 кгц. Сигнал, принятый антенной сначала выделяется входным контуром L2C2, настроенным на частоту несущей данного канала. Затем следует усилитель РЧ на полевом транзисторе VT1 с резонансной нагрузкой. Транзистор включен по схеме с общим затвором. Автоматическая регулировка усиления осуществляется в УРЧ путем изменения напряжения на его затворе.

Преобразователь частоты выполнен по обычной схеме на транзисторе VT2. Напряжение сигнала поступает в его базовую цепь, а напряжение гетеродина - в эмиттерную. Гетеродин собран на транзисторе VT3 по схеме емкостной трехточки. Частота стабилизирована кварцевым резонатором Q1. Напряжение гетеродина снимается с отвода L5 и поступает в эмиттерную цепь VT2. В результате на коллекторе VT2 выделяется комплекс частот, из которых сигнал ПЧ 465 кгц выделяется при помощи электромеханического фильтра Z1, обеспечивающего основную селективность по соседнему каналу.

Усилитель ПЧ - трехкаскадный с гальванической связью между каскадами, он охвачен глубокими отрицательными обратными связями по постоянному и переменному току. ООС, хотя и несколько снижает коэффициент усиления, но обеспечивает хорошую устойчивость УПЧ к самовозбуждению, и стабильность его параметров при изменении окружающей температуры.

Амплитудный детектор сделан на диодах VD1 и VD2 по схеме с удвоением напряжения. УЗЧ - трехкаскадный на транзисторах VT7-VT10. Его выходной каскад выполнен по двухтакной бестрансформаторной схеме. Диод VD3 выпопняет функции системы шумопонижения. Когда сигнал на входе приемника превышает уровень 2 мкВ этот диод открывается и пропускает на вход УЗЧ продетектированный сигнал. Отключить систему шумопонижения можно замыканием контактов выключателя S1.

В тракте работает электромеханический фильтр ЭМФП-6-465. Кварцевый резонатор на 26,655 Мгц (частота принимаемого сигнала равна 27,12 Мгц).

Катушки намотаны на ферритовых кольцах типоразмера К7х4х2 из феррита ЗОВЧ-2. L3 и L4 наматываются на одном кольце. L2 содержит 15 витков провода ПЭВ 2 0,23, отвод сделан от 3-го витка считая снизу по схеме. L3 - 15 витков, L4 - 2 витка, провод тот-же. L5 имеет каркас диаметром 5 мм с подстроечным сердечником диаметром 2,6 мм и длиной 12 мм из феррита 100 ВЧ. Она содержит 11 витков, а отвод сделан от 0,5 витка считая сверху по схеме.

Приемный тракт, схема которого показана на рисунке 4 обеспечивает реальную чувствительность не хуже 0,5 мкВ, селективность по соседнему каналу при расстройке на 9 кГц - 36 дб, эффективность действия АРУ 6/60 дб (выходной сигнал изменяется не более чем на 6 дб при изменении уровня входного на 60 дб). Ток потребления при средней громкости до 30 mА.

Рисунок 4
Схема приемных трактов AM СВ-радиостанций

Из антенны сигнал поступает на входной контур L1C2, настроенный на частоту принимаемого канала. Выделенный ВЧ сигнал с отвода катушки L1 поступает на каскодный смеситель на транзисторах VT1 и VT2. Такое построение смесителя позволяет получит более высокий коэффициент передачи не устанавливая каскад УРЧ. Гетеродин собран на транзисторе VT4, его частота стабилизирована кварцевым резонатором.

Напряжение гетеродина поступает в эмиттерную цепь транзистора VT2. Промежуточная частота 465 кГц выделяется в контуре L2C6 и через эмиттерный повторитель на транзисторе VT3 поступает на пьезокерамический фильтр ZQ1. Функции согласованной нагрузки этого фильтра выполняет резистор R7. С него напряжение ПЧ поступает на вход двухкаскадного каскодного апериодического УПЧ на транзисторах VT6-VT8, построенного по каскодной схеме на транзисторах с разной структурой. VT6 и VT8 включены по схеме с общим коллектором, а VT5 и VT7 по схеме с общей базой. Такой УПЧ обеспечивая высокое усиление имеет высокую устойчивость против самовозбуждения и высокую термостабильность.

Амплитудный детектор выполнен на диоде VD1, он нагружен на высокое входное сопротивление эмиттерного повторителя на транзисторе VT11. С его выхода ЗЧ сигнал поступает на двухкаскадный УЗЧ на VT12-VT14.
