Бегущие огни на четырех гирляндах

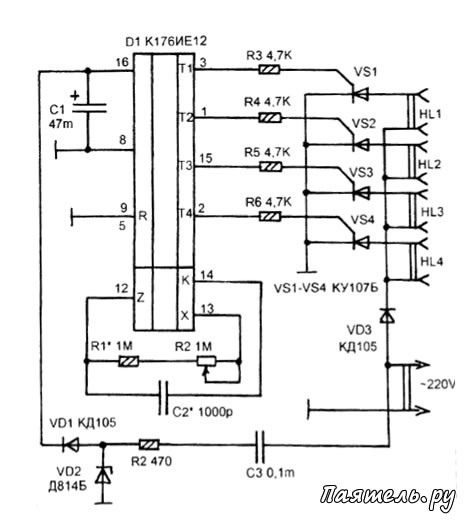

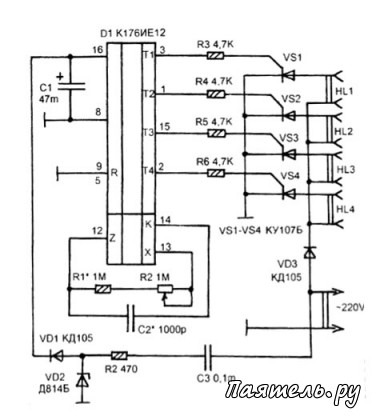

В основе этой схемы лежит часовая микросхема К176ИЕ12, которая имеет четыре выхода для управления динамической индикацией в часах. Импульсы на этих выходах сдвинуты относительно друг друга на четверть периода и получается так, что в каждый момент времени логическая единица имеется только на одном из этих выходов (Т1-Т4). Таким образом, подав эти импульсы на управляющие электроды тиристоров можно устроить бегущий огонь из четырех гирлянд.


Задающий мультивибратор микросхемы К176ИЕ12 рассчитан на работу с кварцевым резонатором, но как показывает практика, эта микросхема неплохо работает и с простой RC-цепью в качестве частотозадающего элемента. Скорость бегущего огня регулируется переменным резистором R2. Пределы регулировки можно установить подбором номинала R1 и С1, но нужно учитывать, что С1 не должен быть более 3300 пф, a R1 не допжен быть менее 510 кОм.

Электролитические конденсаторы должны быть на напряжение не ниже 16В, гасящие конденсаторы источников питания (С3, С4) должны быть на напряжение не менее 300 В. Гирлянды, источник питания и выходные тиристорные каскады такие же как в двух предыдущих схемах.
Тиристоры могут быть КУ107А, КУ107Б, КУ101Ж, стабилитроны на 8-10В, например Д818, Д814А, Д814Б, Д814В.

Монтаж выполнен таким образом: в мыльнице, к её дну, приклеивается клеем "Момент" микросхема, повернутая "вверх ногами" (предварительно нужно пометить первый вывод). Детали паяются к выводам этой микросхемы, либо непосредственно, при помощи своих выводов, либо при помощи монтажных проводников. Элементы источника питания и выходные тиристоры располагаются рядом в корпусе, и также приклеиваются.

В отверстиях, просверленных в крышке мыльницы устанавливаются клеммы для подключения гирлянд, а также регулировочный переменный резистор. Сетевой шнур выводится через отверстие в торце корпуса мыльницы. После монтажа и настройки для большей надежности крепления можно все элементы облить клеем "Момент", чтобы они основательно приклеились к корпусу мыльницы.

Монтаж можно сделать традиционным способом, — на печатной плате, при этом механическая прочность будет выше, но и трудоемкость, а также затраченное время тоже увеличится. Удобно сделать монтаж на какой-то старой ненужной печатной плате, используя частично её дорожки, частично — монтажные проводники или перемычки. Все зависит от конкретных возможностей и желания.
