Схема Радиостанции - Астра-4СВ

Категория: Радиостанции
Схема Радиостанции - Астра-4СВ

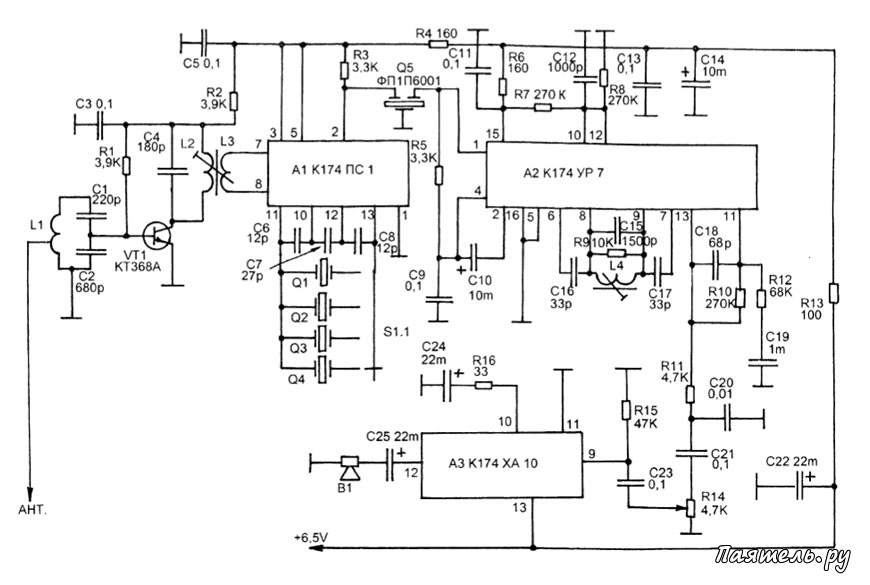

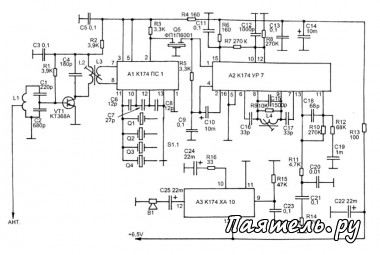

Радиостанция работает на четырех фиксированных частотах в диапазоне 27-27,3 Мгц с частотной модуляцией. Имеет кварцевую стабилизацию частоты на всех четырех каналах. Обеспечивает связь с однотипной радиостанцией на открытой местности в радиусе 2-3 км, в городе 0,5-2 км, в зависимости от конкретных условий. Принципиальная схема приемного тракта показана на рисунке 1. Сигнал от спиральной антенны поступает на вход резонансного УРЧ на транзисторе VT1. Входной контур L1C1C2 и коллекторный L2C4 настроены на середину диапазона.


С выхода УРЧ входной сигнал поступает на преобразователь частоты, собранный на микросхеме А1 К174ПС1. Микросхема содержит и смеситель и гетеродин. Для согласования несимметричного выхода УРЧ с симметричным входом А1 служит катушка связи L3. Гетеродин не имеет индуктивностей, роль резонансного элемента выполняет кварцевый резонатор, который подключается к гетеродину при помощи секции переключателя каналов S1.1. Всего четыре резонатора, переключая их изменяют частоту гетеродина, и следовательно частоту принимаемого сигнала.

Технические характеристики радиостанции:

1. Выходная мощность передатчика при напряжении питания 9В на нагрузке 50 ом..........................0,6 Вт.
2. Модуляция..............частотная с девиацией 2,5 кГц.
3. Ток потребления при передаче......не более 150 mА.
4. Чувствительность приемного тракта при отношении сигнал/шум 3:1 не хуже................................0,5 мкВ
5. Селективность по соседнему каналу при расстройке на 10 кГц не хуже...............................................30 дб.
6. Ток дежурного приема не более....................... 6 mА.


Комплекс частот, включающий и промежуточную частоту выделяется на нагрузке смесителя — резисторе R3. ПЧ из этого комплекса выделяется при помощи пьезокерамического фильтр Q5. С его выхода сигнал ПЧ частотой 465 кГц поступает на усилитель-ограничитель, частотный детектор и предварительный УЗЧ, выполненные на микросхеме А2 — К174УР7. Достоинство этой микросхемы в её низком токе потребления при относительно высокой чувствительности.

В фазосдвигающей цепи частотного детектора работает контур L4C15, добротность которого, с целью снижения нелинейных искажений сигнала несколько понижена параллельным включением резистора R9. В качестве УЗЧ используется часть микросхемы К174ХА10 — A3. Остальные узлы этой микросхемы не подключены. Шумоподавителя приемный тракт не имеет.

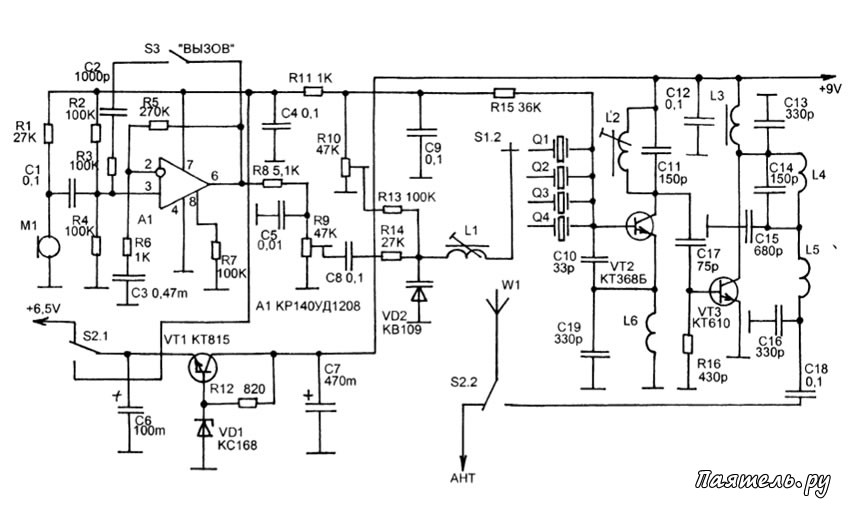

Схема передатчика показана на рисунке 2. Собственно передатчик состоит из задающего генератора на транзисторе VT2 и усилителя мощности на транзисторе VT3. Частота несущей выбирается путем переключения кварцевых резонаторов, включаемых в частотозадающей цепи задающего генератора. Модуляция производится там же, последовательно с выбранным резонатором включается LC корректирующая цепь из катушки L1 и варикапа VD2. На катод этого варикапа поступает напряжение ЗЧ и напряжение смещения, при помощи которого выставляется точка несущей.

Рисунок 2
Схема Радиостанции - Астра-4СВ

Выходной каскад имеет емкостную связь с задающим генератором через С17. Работает он без начального смещения. На выходе включен двухзвенный "П"-образный контур, который подавляет гармоники и согласует выходное сопротивление УМ с антенной.

На задающий генератор и усилитель мощности питание поступает постоянно, независимо от того какой режим включен — "прием" или "передача". В режиме приема на задающий генератор не поступает напряжение смещения и транзистор VT2 оказывается закрытым. В результате его ток потребления равен нулю, тоже самое происходит и с усилителем мощности, поскольку он вообще работает без начального смещения и при отсутствии сигнала на коллектор VT2 он также, практически выключен.

Переключение "прием — передача" выполняется переключателем S2, одна секция которого переключает напряжение +6.5В, которым питается либо приемный тракт, либо микрофонный усилитель и цепь смещения передатчика. Вторая секция переключает антенну.

Микрофонный усилитель выполнен на операционном усилителе А1, причем для формирования сигнала вызова служит цепь C2R3, которая подключается при помощи кнопки S3 между входом и выходом усилителя, переводя его в режим генерации.

Катушки приемного тракта L1-L3 наматываются на каркасах диаметром 5 мм из полистирола, сердечник из феррита 100ВЧ диаметром 2,5 и длиной 12 мм и имеют экраны (можно использовать каркасы от контуров СМРК телевизоров УСЦТ, вместе с экранами). L1 и L2 одинаковые, они содержат по 5 витков провода ПЭВ 0,31, L3 - 2 витка того же провода. Катушка L4 вместе с конденсатором С15 — готовый контур ПЧ от карманного радиоприемника с ПЧ равной 465 кГц.

Пьезокерамический фильтр Q5 — на 465 кГц, от радиовещательного AM приемника. Можно выбрать любой пьезофильтр на эту частоту, но нужно учитывать, что от его качества зависит почти вся селективность по соседнему каналу.

Кварцевые резонаторы Q1-Q4 выбираются из такого расчета, чтобы их частоты отличались на 465 кГц от частот соответствующих резонаторов передатчика. Конструктивно и резонаторы передатчика и приемника монтируются непосредственно на контактах галетного переключателя S1, имеющего керамическую плату. В принципе число каналов можно существенно увеличить, если добавить еще резонаторы, но это приведет к увеличению размеров радиостанции.

Динамический громкоговоритель — старого образца 0,1ГД-6, но подходит любой малогабаритный на мощность до 0,5 Вт и с сопротивлением звуковой катушки 4...20 Ом. Резисторы и конденсаторы малогабаритные, отечественные или импортные, контурные конденсаторы должны иметь минимальный ТКЕ, желательно типа КД или КТ.

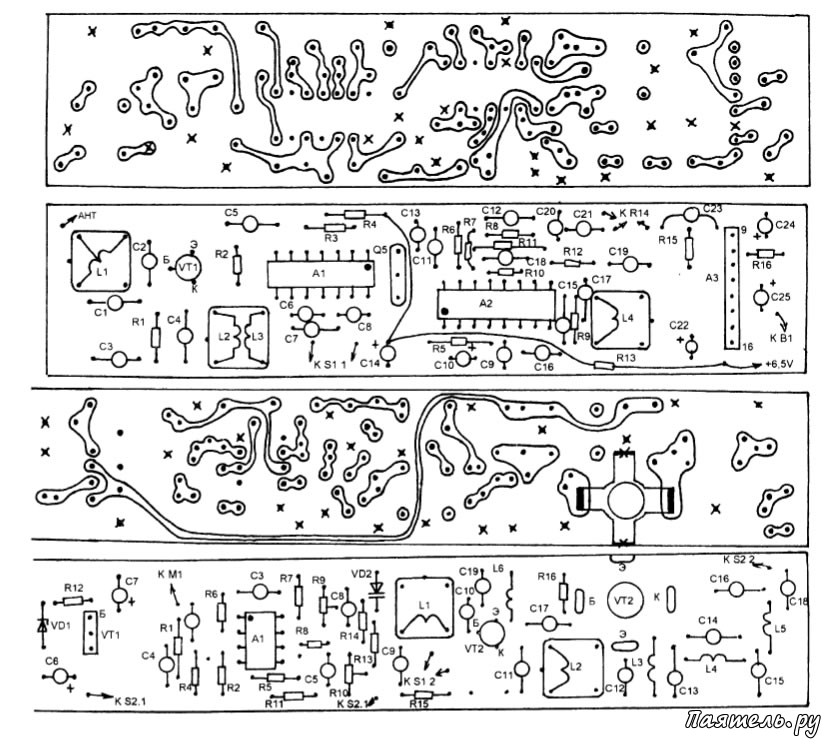

Детали приемника монтируются на печатной плате из двухстороннего стеклотекстолита (рисунок 3), фольга со стороны деталей соединена с общим проводом.

Катушки передатчика L1 и L2 имеют такие же каркасы, как и катушки приемника. L1 содержит 18 витков, a L2 - 5 витков ПЭВ 0,31. Катушки L4, L5, L6 — бескаркасные, они имеют внутренний диаметр 3 мм (в качестве оправки для намотке используется хвостовик сверла такого диаметра, затем полученную "пружинку" стаскивают со сверла). L4 — 7 витков, L5 — 9 витков провода ПЭВ 0,43, L6 — 9 витков ПЭВ 0,31. L3 — дроссель, намотан на ферритовом кольце К7Х4Х2 из феррита 50ВЧ, содержит 15 витков ПЭВ 0,31.

Антенна — спиральная, намотана на отрезке внутренней изоляции коаксиального кабеля диаметром 9 мм и длиной 250 мм. Содержит, начиная от разъема 80 витков ПЭВ 0,31 плотно, и далее равномерно по оставшейся длине 30 витков того же провода.

Резонаторы выбираются на частоты в диапазоне 27 Мгц, желательно поближе, так будет легче настроить УРЧ приемного тракта передатчик. Электретный микрофон М1 — от телефона-трубки импортного производства. Детали передатчика монтируются на двухсторонней печатной плате (рисунок 4).

Рисунок 3 и 4
Схема Радиостанции - Астра-4СВ

Для настройки передатчика удобнее всего пользоваться осциллографом типа С1-65А, имеющем граничную частоту значительно выше чем 30 Мгц. Ко входу этого осциллографа подключают объемную катушку диаметром 59-60 мм, содержащую 3-5 витков провода ПЭВ сечением 0,5-1 мм.

После проверки монтажа выпаивают вывод резистора R11, тот который идет к С4, и на этот вывод подают напряжение +6,5В от стабилизатора на VT1. К выходу передатчика подключают антенну и располагают её в метре от объемной катушки осциллографа. Изменяя настройку L1, а затем сдвигая и раздвигая витки L4 и L5 добиваются получения неискаженной чистой синусоиды нужной частоты (по ошибке можно настроиться на гармонику) и максимальной амплитуды, наблюдая по осциллографу.

Причем искажения не должны появляться при изменении напряжения питания (9В) от 7,5 до 10В. Такая работа генератора должна сохраняться на всех четырех каналах. Затем нужно отключить питание, восстановить соединение R11, установить переключатель S2 в положение "передача". При нажатии на S1 на выходе А1 должны быть НЧ импульсы. Установку частоты подстройкой L1 и R10 производят по рабочему приемному тракту, так чтобы частоты приемника и передатчика совпали (максимальная дальность). Установку девиации выполняют подстройкой R9 (или можно просто установить его в среднее положение).

Настройка приемника — традиционна. Контур L4C15 настраивают на ПЧ по генератору или при приеме сигнала готового передатчика, так, чтобы были минимальные искажения.

Входные контура УРЧ настраиваются по генератору на среднюю частоту между частотой самого высокочастотного канала и самого низкочастотного (например если каналы 27 Мгц, 27,12 Мгц, 27,16 Мгц и 27,2 Мгц, то примерно на частоту 27,1 Мгц, или если нет генератора, то на сигнал передатчика, работающего на частоте 27,12 Мгц).

Фольга со стороны расположения деталей на платах протравливается только вокруг отверстий, не помеченных крестиком. В остальных местах эта фольга сохраняется и служит общим минусом, а выводы деталей к ней паяются только в точках, помеченных крестиками.
