Схема передающего тракта радиосигнализации

Схема передающего тракта радиосигнализации

Передатчик используется как выходное устройство радиосигнализации, предназначенной для охраны гаража, расположенного в 5-6-х километрах. Стационарное расположение передатчика позволяет использовать полноразмерную СВ-антенну, замаскированную под провод электропередачи (антенна подвешена почти вертикально и идет от крыши двухэтажного гаража до столба, расположенного рядом, длина антенны равна 5 метров, длина противовеса также 5 метров, в качестве фидера используется кабель РК-75).


Приемная антенна представляет собой кусок провода, подвешенный между балконом дома и расположенным рядом окном другой комнаты, длина приемной антенны около 3-х метров. При таких антеннах и мощности передатчика в 3 Вт при чувствительности приемного тракта 1 мкВ обеспечивается уверенная связь между в радиусе 5-6 километров (возможно и больше, но такие испытания не проводились).

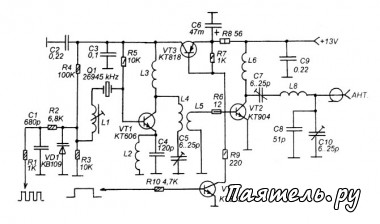

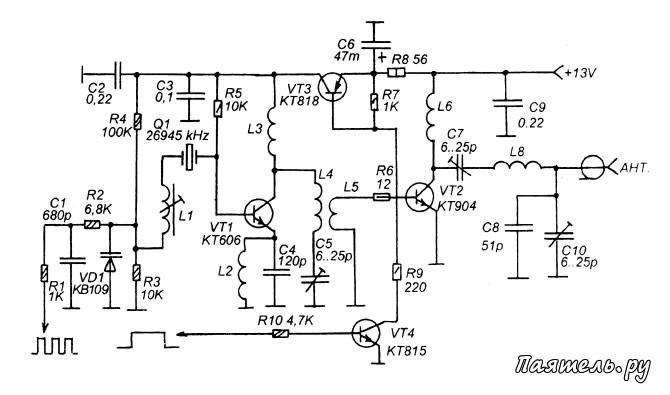

Принцип работы передатчика.

Он двухкаскадный, состоит из задающего генератора на транзисторе VT1, в «котором осуществляется частотная модуляция, и усилителя мощности на VT2, работающего без начального смещения, с выходом, согласованном на нагрузку 75 Ом.

Частотная модуляция производится путем небольшого, управляемого входным импульсным сигналом, сдвигания частоты резонанса кварцевого резонатора Q1 путем изменения емкостной составляющей LC-цепи, включенной последовательно с резонатором, состоящей из индуктивности L1 и варикапа VD1. Начальное смещение на варикапе задается резистивным делителем R4-R3. Для исключения проникания ВЧ напряжения на выход цифрового устройства, вырабатывающего модулирующие импульсы, служит цепь R2C1 R1.

На выходе задающего генератора включен контур L4C5, с выхода которого через катушку связи L5 сигнал поступает на усилитель мощности. Такое выполнение контура задающего генератора позволяет снизить влияние выходного каскада на работу генератора. Кроме того задающий генератор работает с достаточно высоким током коллектора (55 мА), и уже обеспечивает на своем выходе мощность около 0,3 Вт. Усилитель мощности на VT2 поднимает её до 3 Вт.

Ток потребления усилителя мощности около 0,7 А, что затрудняет коммутацию его питания, поскольку от коммутирующего элемента потребуется высокая мощность. При этом УМ работает без начального смещения и при отсутствии генерации задающего генератора он практически выключается (ток потребления равен нулю).

Поэтому управление включением передатчика производится в цепи питания задающего генератора при помощи транзисторного ключа на VT3 и VT4 При подаче положительного напряжения высокого логического уровня на R10 (например с управляющего выхода цифровой части сигнализации) транзисторы VT3 и VT4 открываются и передатчик активизируется.

Сборка

Передатчик монтируется в экранирующем корпусе. Корпус представляет собой дюралюминиевую пластину размерами 150x50 мм и толщиной 4-10 мм. Пластина одновременно выполняет несущие функции и функции 1-теплоотвода. В пластине просверлены отверстия под винтовые части корпусов транзисторов VT1 и VT2 (транзисторы КТ606 и КТ904 имеют изолированные от кристалла корпуса).

Сам корпус сделан при помощи пайки из латуни, он представляет собой коробчатое шасси, разделенное перегородками на три отсека, первый отсек небольшой, он используется для размещения элементов модуляции, второй отсек содержит задающий генератор на транзисторе VT1 и контур L4C4. В третьем отсеке расположен усилитель мощности на VT2 с выходным контуром.

Дно корпуса имеет отверстия под транзисторы VT1 и VT2, при установке на дюралюминиевую пластину, эти отверстия совпадают с отверстиями в пластине и корпус к ней привинчивается корпусами транзисторов VT1 и VT2. Дополнительно одновременно в обеих пластинах сверлятся еще несколько отверстий в которых нарезается резьба М3, в этих местах при помощи болтов М3 закрепляются монтажные лепестки с керамическими или карболитовыми изоляторами (используются лепестки от старой ламповой техники). Они служат как опорные точки при монтаже.

Весь монтаж выполняется объемным способом. Транзисторы ключа VT3 и VT4 расположены за пределами экранирующего корпуса (крепятся с его обратной стороны).

Катушка L1 намотана на цилиндрическом каркаса диаметром 5 мм с подстроечным сердечником диаметром 2,5 мм и длиной 12 мм из феррита 400 НН (каркас с сердечником от МЦ телевизора УС ЦТ), она содержит, она содержит 25 витков ПЭВ 0,12. Контурные катушки передатчика не имеют каркасов. Катушка L4 имеет внутренний диаметр 13 мм, она содержит 20 витков провода ПЭВ 0,55-0,61. Катушка L5 содержит 3-4 витка (число витков точнее подбирается при настройке) монтажного провода, расположенного между витков L4. Катушка L8 содержит 12 витков и имеет такую же конструкцию как L4. Катушки L3, L2 и L6 — дроссели типа ДПМ-0,5. L2 — 20 мкГн, L3 — 5 мкГн, L6 — 5 мкГн.

При отсутствии фабричных дросселей их можно намотать на резисторах МЛТ-1 сопротивлением более 100 кОм проводом диаметром 0,2 мм, а числа витков рассчитать по формулам.

Подстроечные конденсаторы используются керамические КПК, кварцевый резонатор может быть на частоту любого канала диапазона СВ, или на половину этой частоты (например 13,5 МГц), в этом случае его запускают на второй гармонике. При отсутствии транзистора КТ606 его можно заменить на КТ904, но при этом, возможно придется немного уменьшить сопротивление R5 чтобы обеспечить устойчивую генерацию, кроме того возрастет ток потребления задающего генератора. Транзистор КТ904 (VT2) можно заменить на КТ907.

Буквенные индексы могут быть любые, годятся и транзисторы 2Т606 и 2Т904 (2Т907). Транзистор ключа VT4 можно заменить на КТ817, КТ604. Транзистор КТ818 можно заменить на КТ816.

Настройка

Настройку начинают с задающего генератора (при этом нужно отключить R6 и замкнуть накоротко эмиттер-коллектор VT3). Подстройкой С5 и L4 (путем сжимания и растягивания) добиваются максимума напряжения ВЧ на катушке L5. Затем измеряют ток, потребляемый задающим генератором и подбором номинала R5 его устанавливают в пределах 55-70 mА. После снова подстраивают С5. Затем проверяют ключ на VT3 и VT4 (предварительно разомкнув коллектор-эмиттер VT3).

Настраивать выходной каскад и передатчик в целом удобно при помощи эквивалента антенны — резистора на 75 Ом и 2 Вт, включенного вместо антенны. Нужно добиться максимального неискаженного сигнала (контролировать удобно ВЧ-осциллографом) подбирая число витков L5, подстраивая L8 С7 С10 и, при необходимости L4 С4. При правильной настройке резистор — эквивалент антенны должен немного греться, при том форма сигнала на нем должна быть синусоидальной.
