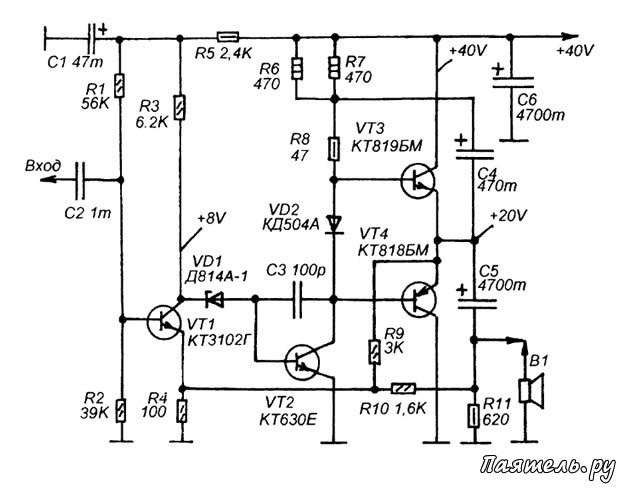

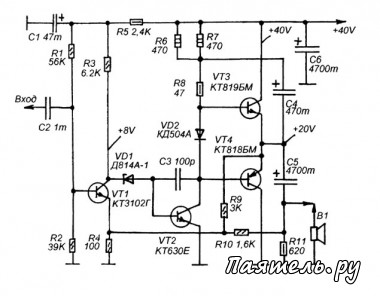

Схема простого Hi-Fi усилителя мощности

Несмотря на простую схему при полном отсутствии микросхем, этот усилитель обладает достаточно высокими характеристиками аудиотехники Hi-Fi класса.
Усилитель сделан по трехкаскадной схеме, работающей в классе АВ. Гальваническая связь всех каскадов позволила охватить весь усилитель петлей широкополосной (начиная с нуля Герц) отрицательной последовательной обратной связи по напряжению, и обеспечить, тем самым, высокую стабильность режимов работы усилителя при значительных изменениях питающего напряжения и температуры окружающей среды.


Технические характеристики Hi-Fi усилителя:

1. Номинальная / максимальная выходная мощность на нагрузке 4 Ом......16 Вт / 20 Вт.
2. Номинальная чувствительность...... 0,32В.
3. КНИ на частоте 1 кГц не более..........0,25%
4. Полоса пропускания при неравномерности характеристики не более 2 дб.. 20...20000 Гц.
5. Отношение сигнал/фон не менее..... 80 дб.


Напряжение обратной связи снимается с эмиттеров выходных транзисторов и через резистор R9 поступает на эмиттер транзистора VT1. Вторая петля ООС через резистор R10 введена для уменьшения влияния конденсатора С5 на выходное сопротивление усилителя. В тоже время, она дополнительно снижает КНИ и фон.

Напряжение смещения на базы выходных транзисторов поступает с диода VD2, включенного в цепь коллектора транзистора VT2. Нелинейность вольт-амперной характеристики диода и её зависимость от температуры окружающей среды используется для стабилизации температурного режима выходного каскада (на плате VD2 должен находится в тепловом контакте с радиаторами транзисторов VT3 и VT4).

Конденсатор С4 предотвращает самовозбуждение УМЗЧ на высоких частотах, резистор R11 предотвращает нарушение режима работы в случае обрыва в цепи нагрузки. Высокое быстродействие транзисторов и их малое количество способствует снижению динамических искажений.

Источник питания — не стабилизированный, однополярный. Транзистор КТ3102Г можно заменить на КТ3102Е или на КТ342Г. Транзистор КТ630 — на КТ807, он установлен на небольшой пластинчатый радиатор. Выходные транзисторы имеют радиаторы площадью поверхности не менее 100 см2 каждый.

Налаживание сводится к симметрированию проходной динамический характеристики путем подбора номиналов резисторов R1 и R2. При этом постоянное напряжение на эмиттерах выходных транзисторов должно установиться на уровне, равном половине напряжения питания. Кроме того, диод VD2 нужно подобрать таким образом, чтобы не нем падало 0,9В. В крайнем случае можно включить дополнительный резистор последовательно или параллельно этому диоду.

При снятии частотной характеристики за установочные берутся частоты — 40 Гц, 1000Гц и 20000 Гц.
