Схема передатчика 145 МГц

Категория: Передатчики
Схема передатчика 145 МГц

Передатчик предназначен для работы на фиксированной частоте 145 МГц с частотной модуляцией. Он может работать в составе радиостанции или как передающее устройство системы радиосигнализации. При напряжении питания 12 В передатчик развивает мощность на 100-омной нагрузке около 3 Вт, при питании от источника напряжением 16 В мощность возрастает до 5 Вт.


Ток потребления при питании от источника 12 В составляет 0,7 А. При питании от источника 16 В — 1,2 А.

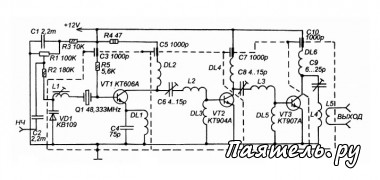

Принципиальная схема показана на рисунке. Возбудитель собран на транзисторе VT1, он запускается на третьей гармонике кварцевого резонатора Q1. Частотная модуляция выполняется путем небольшого смещения частоты резонатора при помощи цепи L1 VD1.

Начальное напряжение смещения (точка настройки) на варикап поступает с подстроечного резистора R1. Вращая движок этого резистора можно изменять частоту настройки в небольших пределах, но устанавливать R1 в крайне левое положение не следует, — модуляции не будет. На транзисторах VT2 и VT3 собран усилитель мощности, выход которого рассчитан на подключение диполя.

Передатчик смонтирован в фрезерованном корпусе из дюралюминия, представляющем собой короб размерами 180X55X30 мм, разделенный на пять отсеков. Катушка L1 намотана на ферритовом стержне 30 ВЧ диаметром 2,5 мм и длиной 12 мм, она содержит 10 витков ПЭВ 0,61. Катушка намотана так, чтобы сердечник в ней можно было с трением перемещать.

Катушка L1 не имеет каркаса, число витков 2,75, диаметр катушки 10 мм, длина обмотки тоже 10 мм. Провод ПЭВ-1,2. Катушка L3 такая же как L2. Катушка L4 содержит 4 витка, намотана проводом ПЭВ -2,1, она разбита на две секции по два витка в каждой. Длина намотки каждой секции — 2 мм, диаметр катушки 11 мм. Промежуток между секциями 8 мм. Катушка L5 уложена в промежуток между секциями L4. Она содержит 4 витка ПЭВ 2,1. Диаметр 11 мм, длина намотки 8 мм.

Дроссели DL1, DL3 и DL5 намотаны на резисторах МЛТ-0,5 сопротивлением более 100К, намотаны проводом ПЭВ 0,12 виток к витку до заполнения расстояния между контактными "щечками" резистора. Дроссель DL2 содержит 8 витков ПЭВ-1,2, диаметр катушки 5 мм, длина намотки 12 мм. Дроссель DL4 — 2,5 витков ПЭВ-1,2, диаметр катушки 10 мм длина намотки 4 мм. Дроссель DL6 — 1,25 витков, диаметр намотки 10 мм длина намотки — 4 мм.

Подстроечные конденсаторы типа КПК. При напряжении питания 12 В ток коллектора VT1 — 70 мА, ток коллектора VT2 — 100 мА, ток коллектора VT3 — 500 мА.
