Схема радиоканала для сигнализации

На страницах радиолюбительских журналов описано немало приемников и передатчиков для систем сигнализации или радиоуправления работающих на частотах диапазона 27 Мгц, но практически все они построены на основе элементной базы, которая доступна не всем радиолюбителям. В частности это микросхемы К174ХА26, К174ПС1, К174ХА42, высокочастотные транзисторы КТ610, КТ922 и другие еще более современные. В связи с этим, думаю многих заинтересует схема радиоканала, собранного мною около десяти лет назад из деталей, которые в силу своей устарелости, сейчас имеются в широкой продаже почти во всех регионах России.


Радиотракт предназначен для сигнализации, но может быть использован и для радиоуправления. На модулирующий вход передатчика поступают импульсы от цифрового шифратора. Такие же импульсы выдает приемник на своем выходе.

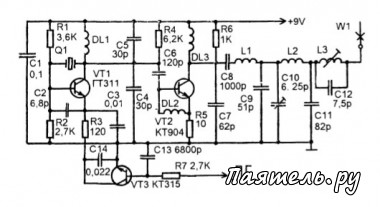

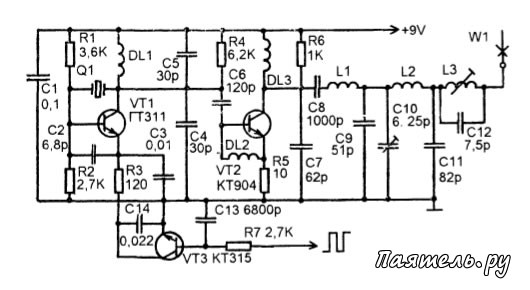

Принципиальная схема передатчика показана на рисунке. Он состоит из трех узлов: задающий генератор на транзисторе VT1, усилитель мощности с выходным "П"-контуром на транзисторе VT2 и амплитудный манипулятор на транзисторе VT3. Частота задающего генератора определяется резонансной частотой кварцевого резонатора Q1. Контура в коллекторной цепи генератора нет, только дроссель DL1.

С него через конденсатор С6 высокочастотное напряжение поступает на усилитель мощности на VT2, работающий без начального смещения на базе. С выхода усилителя мощности ВЧ напряжение поступает на двухзвенный "IT-образный согласующий фильтр, который устраняет гармоники и согласует выходное сопротивление передатчика с волновым сопротивлением антенны. Далее следует удлинительная катушка L3 и, собственно, штырьевая антенна.

Модулятор на транзисторе VT3 работает так: при нулевом логическом уровне на резисторе R7 транзистор закрыт и в эмиттерной цепи VT1 ток отсутствует. Генерации нет. При единичном уровне VT3 открывается и подает напряжение на эмиттер VT1. Генератор возбуждается и вырабатывает ВЧ напряжение. Таким образом по фронту модулирующего импульса передатчик включается и начинает излучать, а по спаду излучение прекращается.

Транзистор ГТ311 можно заменить на КТ3102, КТ368 , транзистор КТ904 на КТ606, КТ907. КТ315 — на KT5Q3, КТ3102.

Кварцевый резонатор на частоту 26,965 Мгц. Дроссель DL1 намотан на резисторе R4 (МЛТ 0,25), он содержит 24 витка ПЭВ 0,1, дроссель DL2 намотан на резисторе МЛТ 0,25 сопротивлением 10 кОм, он содержит 50 витков ПЭВ 0,1, дроссель DL3 намотан на резисторе R6 (МЛТ 0,25), он содержит 24 витка ПЭВ 0,1. Катушки L1 и L2 не имеют каркасов, они наматываются проводом ПЭВ 0,47 на оправках диаметром 8 мм, которые после формовки выводов из катушек извлекаются. Они содержат по 12 витков. L3 намотана на каркасе диаметром 5 мм с подстроечным сердечником СЦР, она содержит 15 витков ПЭВ 0,2.

Передатчик может питаться напряжением 8..12В, при этом его мощность 0,7... 1,2 Вт. Ток потребления при напряжении питания 9В в момент излучения не более 100 мА.

В качестве антенны может быть использован телескопический штырь или кусок монтажного провода длиной 0,7...2,5 метра. "П"-контур передатчика подстраивается под конкретную антенну. При этом удобнее всего пользоваться в качестве индикатора осциллографом С1-65А с объемной катушкой на входе. Но можно воспользоваться и традиционным способом, настроить при помощи индикатора напряженности поля и волномера.

Приемный тракт построен по супергетеродинной схеме с одним преобразованием частоты. Входной контур L1C1 настроен на частоту принимаемого сигнала (26,965 Мгц). Связь с антенной через конденсатор С2. Выделенный сигнал на смеситель, на транзисторе VT1, поступает через катушку связи L2. Сигнал гетеродина поступает на эмиттер этого транзистора.

Гетеродин выполнен на транзисторе VT5, его частота определяется резонансной частотой кварцевого резонатора Q1 — 26,5 Мгц (или 27,43 Мгц).
Сигнал промежуточной частоты 465 кГц выделяется на коллекторе VT1 и поступает через двойной пьезокерамический фильтр на Z1 и Z2 на усилитель промежуточной частоты и детектор на микросхеме А1. Между каскадами УПЧ включен третий пьезофильтр Z3. Наличие трех пьезофильтров позволяет получить селективность по соседнему каналу около 80 дб и полосу пропускания около 4 кГц (учитывая разброс частот фильтров).

Напряжение АРУ поступает с 13-го вывода А1 на базу VT1. Напряжение ЗЧ снимается с 9-го вывода и поступает на усилитель-формирователь импульсов на транзисторах VT2-VT4. Все транзисторы приемника могут быть КТ315 или КТ3102. Пьезокерамические фильтры старого образца — ФП1П0,15, могут быть любые на 465 кГц от малогабаритных приемников.

Для намотки катушек используются каркасы диаметром 5 мм и длиной 10 мм с подстроечными сердечниками СЦР (такие каркасы можно сделать из трубчатых частей каркасов от ПЧ катушек ламповых телевизоров УЛПТ. От этих же катушек и сердечники. L1 содержит 15 витков , L2 - 3 витка. Провод ПЭВ 0,3-0,4. Катушка L3 — дроссель, он намотан на резисторе МЛТО,25 сопротивлением более 10 кОм, содержит 35 витков ПЭВ 0,1.

Настройка проста, — нужно настроить только входной контур. Потребляемый приемником ток не более 10 мА, чувствительность около 2 мкВ. Напряжение питания от 3,5 до 4,5 В.

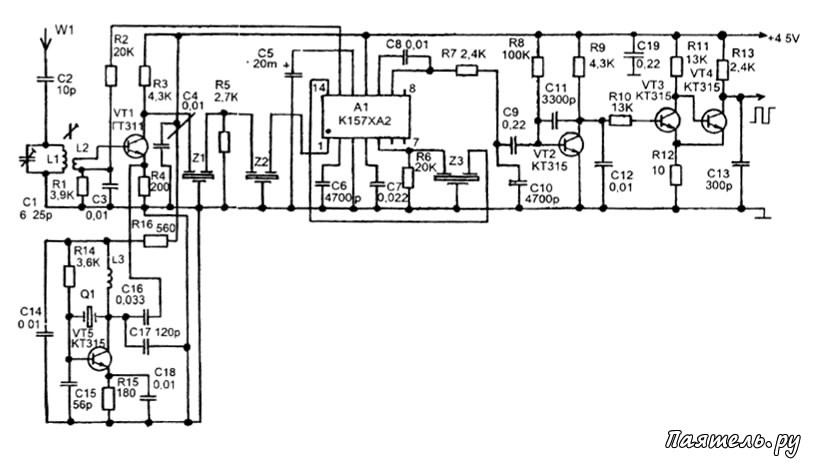

Схема приемника
Схема радиоканала для сигнализации
