Схема приемного тракта для радиосигнализации 27 МГц

Схема приемного тракта для радиосигнализации 27 МГц

Приемник предназначен для систем радиоуправления или радиосигнализации, работает в диапазоне 27 МГц на фиксированной частоте, с амплитудной манипуляцией (телеграф). В приемнике используются наиболее распространенные детали и его комплектация не должна вызывать затруднений.

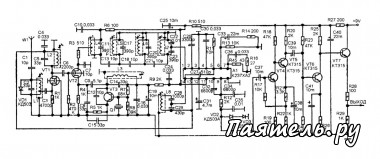

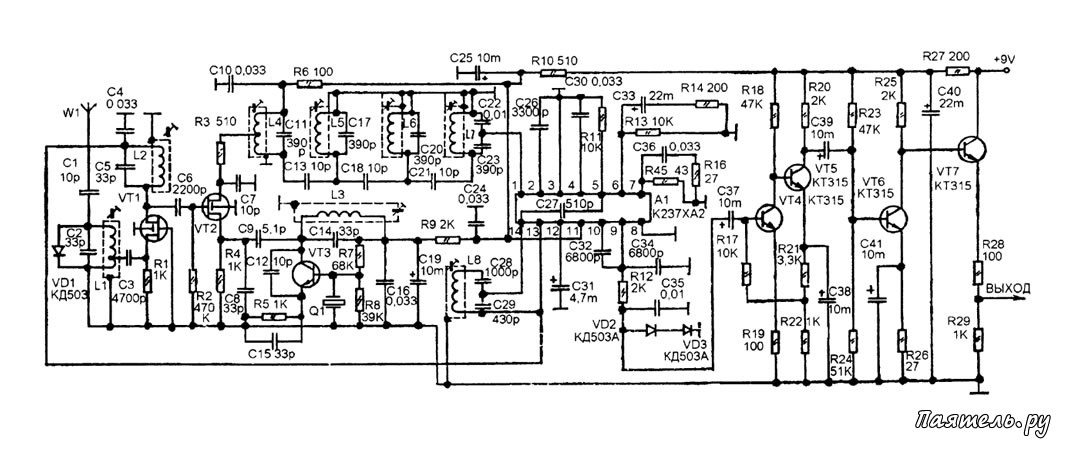

Принципиальная схема показана на рисунке выше. Сигнал, излучаемый передатчиком принимается антенной W1 и выделяется на входном контуре L1C2. Диод VD1 служит для защиты входной цепи от перегрузки или импульсных помех.



Затем он поступает на усилитель РЧ на полевом транзисторе VT1, работающим по схеме с общим затвором. В его стоковой цепи включен второй контур L2C5, настроенный так же как и входной. С выхода этого контура через конденсатор С6 сигнал поступает на преобразователь частоты на полевом транзисторе VT2. Входной сигнал поступает на его затвор, а сигнал гетеродина на его исток.

Применение во входных каскадах приемника полевых транзисторов с изолированным затвором позволяет эффективно согласовать входной и промежуточный контура с УРЧ и преобразователем, повысив тем самым чувствительность приемника, его избирательность по прямому и зеркальному каналу (за счет минимального шунтирования контуров), а также за счет квадратичной характеристики преобразователя подавить побочные продукты преобразования, ограничивая, тем самым, возможные паразитные каналы приема. В результате улучшилась общая помехозащищенность приемника.

Гетеродин сделан на транзисторе VT3, это обычный автогенератор с резонансной нагрузкой и кварцевой стабилизацией частоты. Напряжение гетеродина на преобразователь поступает через конденсатор С9. Гетеродин по такой схеме уверенно работает как с кварцевыми резонаторами на свою частоту, так и с резонаторами, которые нужно возбуждать на гармониках.

Сигнал промежуточной частоты 465 кГц с выхода преобразователя поступает на фильтр сосредоточенной селекции на четырех контурах L4-L7. Применение ФСС усложняет настройку приемника, но отпадает необходимость в поисках пьезокерамических фильтров. К тому же нет жёстких требований к частоте кварцевого резонатора гетеродина, поскольку ПЧ может быть не только 465 кГц, но и любая другая от 300 кГц до 1000 кГц, нужно только соответствующим образом изменить емкости контурных конденсаторов ФСС.

В результате вместо специальных кварцев для СВ техники можно использовать, например в передатчике кварц на 13,5 МГц (на второй гармонике будет 27МГц), а-для гетеродина приемника на 13 МГц (частота гетеродина получится 26 МГц, а ПЧ 1000 кГц). Все емкости на схеме показаны для ПЧ 465 кГц.

УПЧ и детектор собраны на микросхеме А1 К237ХА2 — микросхема предназначена для трактор ПЧ транзисторных AM приемников. В этой схеме она используется по прямому назначению. Контур L8, С29, С28 — преддетекторный, он должен быть настроен на Частоту ПЧ (в данном случае на 465 кГц).

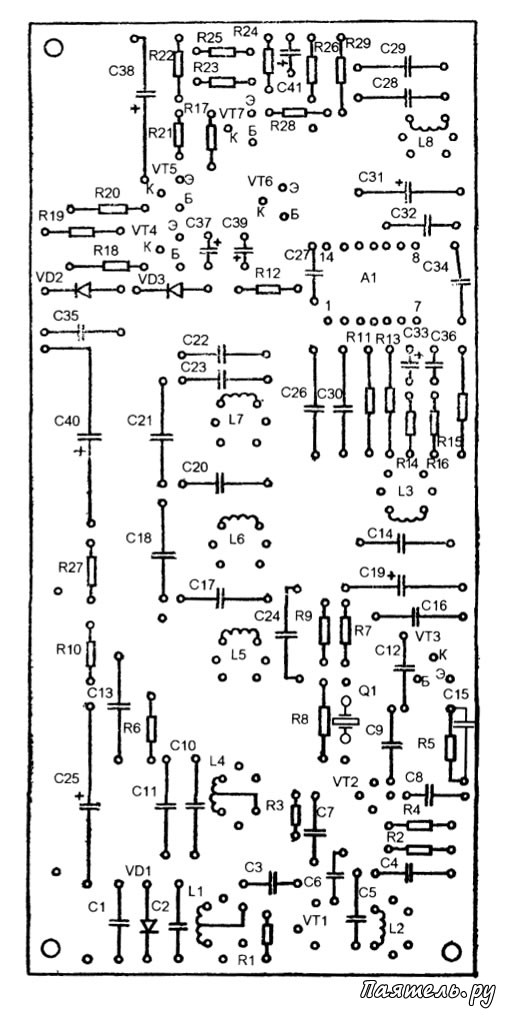

Рисунок 2
Схема приемного тракта для радиосигнализации 27 МГц

Система АРУ (напряжение с вывода 13 А1) управляет коэффициентом усиления УРЧ на транзисторе VT1, изменяя его напряжение питания. Продетектированный сигнал поступает на вход усилителя - ограничителя на транзисторах VT4-VT7, который формирует из сигнала, поступающего с выхода детектора микросхемы импульсное напряжение, соответствующее микросхемам КМОП и МОП логики (К561, К176).

Катушки L1-L3 намотаны на каркасах диаметром 6 мм с ферритовыми подстроечными сердечниками ВЧ150 (можно 100НН). Они содержат по 12 витков ПЭВ 0,43, L1 имеет отвод от 3-го витка.

Катушки контуров ПЧ все одинаковые, готовые катушки ПЧ от карманного радиоприемника. После приобретения катушек нужно проверить их разводку на выводы, и если она не соответствует той, что заложена в рисунке печатной платы сделать необходимые перемычки на плате. Можно взять катушки контуров ПЧ и от любого другого AM карманного радиоприемника, только контурные конденсаторы придется взять с такими ёмкостями как в том приемнике (если ПЧ будет 465 кГц).

Транзисторы VT1 и VT2 — КП305, транзистор VT3 — КТ3102, остальные любые из КТ315 или КТ3102.

Как выбирается кварцевый резонатор описано выше.
Настройка производится по традиционной методике для супер гетеродинного приемника. Необходимо использовать генератор сигналов.
Если гетеродин не запускается нужно подобрать сопротивление резистора R7.

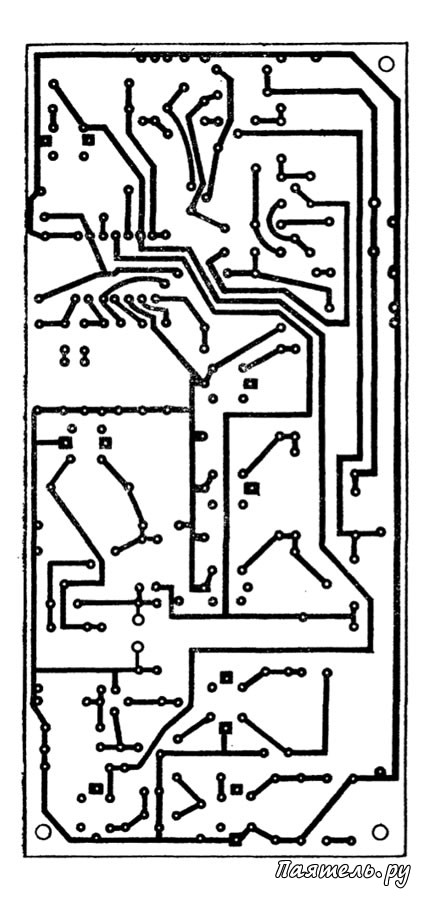

Рисунок 3
Схема приемного тракта для радиосигнализации 27 МГц


Рейтинг схемы:
