Схема AM радиостанции "Изумруд-AM-27"

Категория: Радиостанции
Схема AM радиостанции "Изумруд-AM-27"

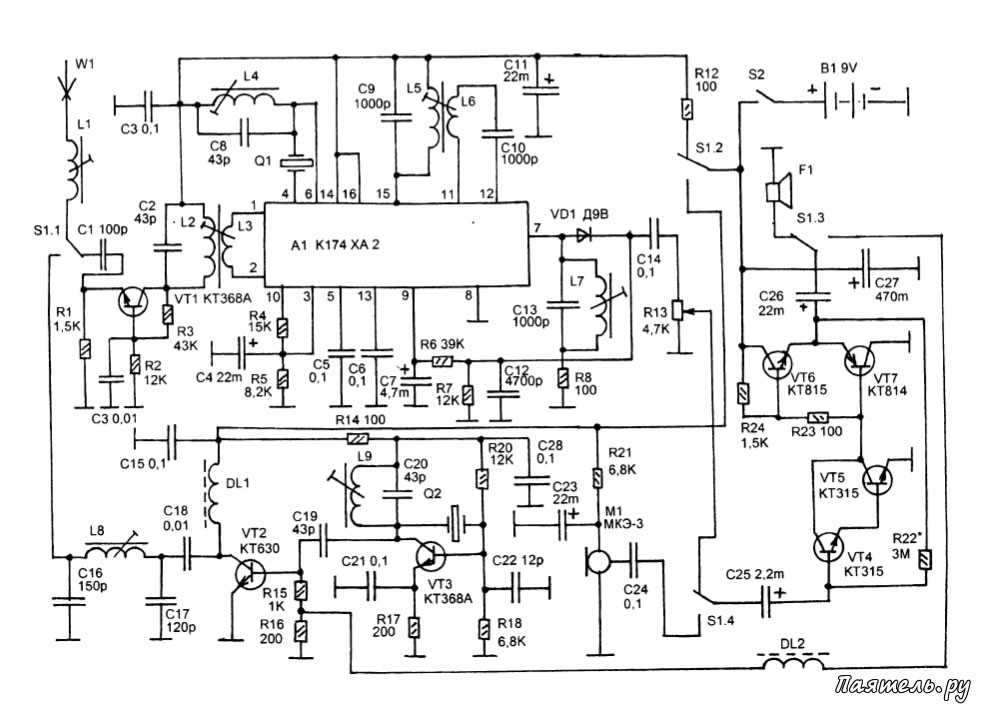

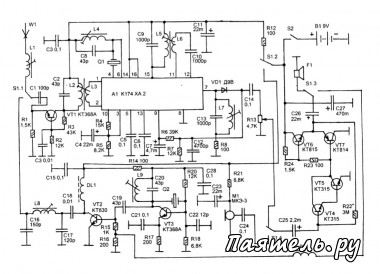

Радиостанция работает на фиксированной частоте на одном из каналов диапазона 27 Мгц с амплитудной модуляцией. Имеет кварцевую стабилизацию частоты как передатчика так и приемника. При её разработке особое внимание уделялось доступности элементной базы. Дальность связи между двумя такими радиостанциями на открытой местности около 1000 метров, в условиях города — 300-1000 м. Принципиальная схема радиостанции показана на рисунке. Смена режимов "прием — передача" производится переключателем S1 на четыре направления, типа П2К. Переключатель не имеет фиксации и в режиме передачи его кнопку нужно удерживать в нажатом состоянии, в отпущенном — включается прием. На схеме S1 показан в положении "прием".


Технические характеристики:

1. Рабочая частота.................................27,12 Мгц.
2. Чувствительность приемного тракта при соотношении сигнал/шум 3/1....................0,9 мкВ.
3. Выходная мощность передатчика.........0,5 Вт.
4. Модуляция.............амплитудная глубиной 30%.
5. Напряжение питания..................................... 9В.
6. Ток потребления при передаче не более ... 0,3А
7. Ток потребления при приеме, при средней громкости не более.........................................0,04А.
8. Номинальная мощность УЗЧ..................0,25 Вт.


Сигнал от телескопической антенны через удлинительную катушку L1 поступает на УРЧ на транзисторе VT1. Входного контура нет, только L2C2 на выходе этого каскада. Далее, через катушку связи L3, сигнал проходит на преобразователь частоты микросхемы. Гетеродин также входит в состав микросхемы. Никаких дополнительных "ведущих" кварцевых генераторов не требуется. Резонатор включается в цепь обратной связи гетеродина, между выводами 4 и 6. Гетеродинный контур — L4C8.

На выходе преобразователя включен контур L5C9, настроенный на промежуточную частоту 465 кгц (или другую, в зависимости от имеющихся резонаторов). С катушки связи L6 сигнал поступает на вход УПЧ. Пьезокерамический фильтр отсутствует, это приводит к снижению селективности по соседнему каналу, но дает простор для выбора кварцевых резонаторов, поскольку ПЧ может быть легко установлена любая в пределах 200-1500 кГц. К тому же увеличивается чувствительность, так как пьезофильтр, обычно вносит значительные затухания.

Преддетекторный контур — L7C13, он настроен на такую же частоту как и L5C9. Таким образом селективность по соседнему каналу определяется двумя контурами L5C9 и L7C13.

Детектор диодный на VD1, он подключен к контуру полностью, без катушек связи и отводов. С его выхода напряжение 34 поступает через регулятор громкости R13 на усилитель 34 и через резистор R6 на вход системы АРУ. В постоянное напряжение 34 интегрируется при помощи цепи R6C7. Задержка АРУ зависит от емкости С7.

Передатчик двухкаскадный. Задающий генератор сделан на транзисторе VT3, усилитель мощности на VT2. Частота несущей определяется резонансной частотой кварцевого резонатора Q2. Контур L9C20 настроен на эту частоту.

Амплитудная модуляция осуществляется в базовой цепи транзистора VT2, напряжение ЗЧ поступает через дроссель DL2 и несколько смещает рабочую точку VT2, таким образом изменяя амплитуду ВЧ напряжения на его выходе. Коэффициент модуляции зависит от соотношения R15 и R16.

Связь между задающим генератором и усилителем мощности емкостная через С19. На выходе усилителя мощности включен однозвенный "П"-образный контур C16L8C17, согласующий выход передатчика с антенной и подавляющий гармоники.

УЗЧ общий для приемного и передающего трактов. При приеме напряжение ЗЧ поступает на его вход с регулятора громкости R13, а выходной сигнал — на динамик. При передаче ко входу УЗЧ подключается электретный микрофон, а к выходу базовая цепь VT2.

УЗЧ двухкаскадный, первый каскад на транзисторах VT4 и VT5, включенных по схеме составного транзистора, позволяет получить необходимый коэффициент усиления. Второй каскад — двухтактный на разноструктурных транзисторах VT6 и VT7. Рабочая точка усилителя выставляется подбором одного сопротивления— R22.

В радиостанции можно использовать любые малогабаритные резисторы общего применения, наши типа ВС 0,25 или MJ1T0.125, импортные. Электролитические конденсаторы К50-16, К50-35, К53-21 или аналогичные импортные, остальные КМ, КД, КТ, К10-7 или аналогичные.

Транзистор КТ630 можно заменить на КТ603, КТ608. Транзисторы КТ368 можно заменить на КТ3102, КТ316. Транзисторы КТ315 могут быть с любыми буквенными индексами. КТ814 и КТ815 можно заменить на КТ502 и КТ503. Диод Д9 — на Д2, Д18, Д20, ГД507 с любым буквенным индексом.

Электретный микрофон, в данном случае МКЭ-3, но подойдет любой с встроенным усилителем, например от электронного телефонного аппарата или кассетного магнитофона. Если микрофон имеет два вывода конденсатор С23 исключают, а сигнал снимают на С24 с точки соединения микрофона с R21. Динамик — любой малогабаритный с сопротивлением звуковой катушки 4...16 ом.

Кварцевые резонаторы: Q1 на 26,655 Мгц или на 27,585 Мгц, резонатор Q2 на 27,12 Мгц, например из набора "Кварц-17". Но могут быть на другие частоты. Важно, чтобы Q2 был на частоту из диапазона 27 Мгц, a Q1 отличался от него на 200... 1500 кГц, но желательно на 465кГц. Можно даже брать резонаторы на вдвое меньшие частоты . чем требуется, например Q2 на 13,5 Мгц, a Q1 на 14 Мгц, при этом резонаторы возбуждаются на вторых гармониках и контур L9C20 настраивается на 27 Мгц, а контур L4C8 — на 28 Мгц. Таким образом ПЧ получается 1000 кГц. Возможны и другие варианты.

Высокочастотные катушки наматываются на полистироловых каркасах диаметром 5 мм от субмодулей радиоканалов телевизоров УСЦТ или от KB радиовещательных приемников. Сердечник цилиндрический диаметром 2,8 мм и длиной 12 мм из феррита 100НН или 50ВЧ. Можно использовать каркасы катушек от декодеров ПАЛ или МЦ телевизоров УСЦТ с сердечниками из феррита 400НН, но чувствительность получится немного хуже. Все катушки заключены в алюминиевые экраны.

L1 - содержит 18 витков, L2— 9 витков, L3 — 3 витка, L4 — 9 витков, L8 — 8 витков, L9 — 9 витков. Провод ПЭВ сечением 0,2...0,3 мм.
Катушки L5 — L7 готовые контура ПЧ от карманного радиоприемника — "Селга-405". Конденсаторы С9 и С13 взяты вместе с контурами. Контура можно взять от любого приемника с ПЧ 465 кГц, но вместе со своими конденсаторами. Впрочем, если ПЧ будет не 465 кГц эти конденсаторы всеравно прийдется • подбирать.

Дроссели DL1 и DL2 намотаны на ферритовых кольцах К7Х4Х2, они содержат по 100 витков провода ПЭВ 0,2...0,3. Настройку следует начинать с УЗЧ, его режим устанавливается подбором сопротивления R22, при этом в точке соединения эмиттеров VT6 и VT7 напряжение должно быть равно половине напряжения питания (4,5V).

Настройка контуров радиоприемного тракта производится по общепринятой методике: сначала контура ПЧ, затем гетеродин, и последний входной контур. Затем общая подстройка.

В режиме передачи нужно настроить сначала задающий генератор, при отключенном питании выходного каскада (при выпаянном DL1). Затем подключить антенну и питание выходного каскада и произвести настройку при помощи измерителя напряженности поля.

Очень удобно пользоваться ВЧ осциллографом с граничной частотой более 30 Мгц. На его входе нужно подключить объемную катушку или проволочную рамку. Затем расположив антенну передатчика в метре от прибора произвести настройку контролируя форму и амплитуду сигнала на экране осциллографа.

При необходимости глубину модуляции можно установить изменяя сопротивление R16, при его увеличении глубина будет тоже увеличиваться.
