Схема смесителя совмещенным с гетеродином

Категория: Радиоприемники
Схема смесителя совмещенным с гетеродином

На рисунке приведена схема, в который транзистор VT1 является одновременно и гетеродином и смесителем. Подобные схемы применяются в дешевых бытовых радиоприемниках с УКВ диапазоном. В радиолюбительской практике подобные схемы могут применяться в различных вспомогательных устройствах или в схемах простейших приемников УКВ диапазона.


В этой схеме сигнал от усилителя высокой частоты через конденсатор С1 поступает на эмиттер транзистора VT1. Питание на эмиттер поступает через дроссель Др1. который для приходящего ВЧ сигнала представляет собой большое сопротивление.

Конденсаторы С2 и С3 служат для согласования входящего ВЧ сигнала с транзисторным генератором на VT1. Контур этого генератора состоит из катушки индуктивности L1 и группы конденсаторов - С8, С9 и С10. Связь между транзистором и контуром осуществляет конденсатор С5.

В цепи коллектора VT1 располагается контурная катушка L2, которая совместно с конденсаторами С6. С9 и С11 является первой ячейкой фильтра ПЧ и представляет собой контур, настроенный на промежуточную частоту. Через катушку L3 осуществляется связь со следующими контурами ФПЧ или выход к УПЧ.

Приводить данные контуров, по моему мнению, не имеет смысла, т.к. при желании эти параметры всегда можно рассчитать.

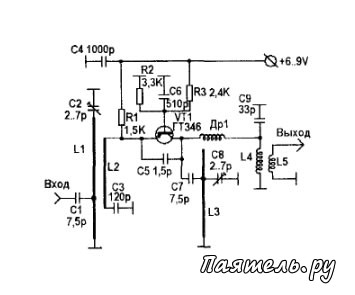

Рис.2
Схема смесителя совмещенным с гетеродиномЕще один вариант однотранзисторного смесителя с совмещенным гетеродином представлен на рис.2. Схема рассчитана на применение в диапазоне дециметровых волн. Например, в конвертерах для приема телевизионных сигналов на ДМВ диапазонах, или в простейшем конвертере для приема сигналов любительских радиостанций в диапазоне 432...436 МГц.

Сигнал от УВЧ поступает через конденсатор С1 на контур L1C2, который настраивается на частоту поступившего сигнала конденсатором С2. Через контур связи 12 сигнал подается на эмиттер транзистора VT1. Транзистор VT1 одновременно с функциями смесителя является гетеродином, вырабатывающим

электромагнитные колебания с частотой, на которую настроен контур L3C8. На величину этой частоты также будут влиять внутренние емкости транзистора, попадающие на контур через конденсатор С7.

В контуре L4C9 выделяются сигналы промежуточной частоты, являющиеся результатом смешивания сигнала гетеродина с сигналом от УВЧ. Дроссель Др1 препятствует попаданию на контур L4C9 высокочастотных сигналов от гетеродина. Через катушку связи L5 сигнал ПЧ по коаксиальному кабелю может подаваться на вход приемника Г1Ч сигналов.

Перестройка гетеродина может выполняться путем изменения напряжения источника питания транзистора VT1.

Изображенные на схеме контурные индуктивности могут иметь следующие размеры: L1 - 30...40 мм длиной из медной проволоки диаметром 2...2,5 мм. L1 - 20 мм длиной из проволоки диаметром 1мм, L3-25...30 мм длиной из проволоки диаметром 1 мм.

Катушка L4 может быть намотана на каркасе с подстроечным сердечником диаметром 4 мм и иметь 4...6 витков провода ПЭЛ-0,3. Катушка L5 имеет 3...4 витка изолированного провода и наматывается поверх катушки L4 возле ее заземленного конца.
