Схема любительского коротковолнового приемника

Категория: Радиоприемники
Схема любительского коротковолнового приемника

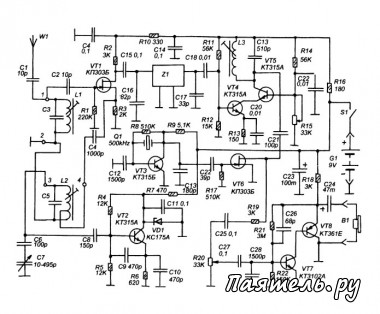

Несложный радиоприемник, схема которого изображена на рисунке, предназначен для приема сигналов любительских радиостанций, работающих телеграфом или телефоном в диапазонах 160, 80, 40 и 20 метров. Переключение диапазонов производится путем смены картриджа с контурами — входным и гетеродинным. Поэтому, возможно увеличение числа диапазонов путем изготовления дополнительных картриджей. Приемник построен по супергетеродинной схеме с одним преобразованием частоты.


Сигнал от антенны через разделительный конденсатор С1 поступает через контакт 1 картриджа на входной контур, выполненный на катушке L1 и конденсаторе С3. Контур настроен на середину диапазона и в процессе настройки на станцию не перестраивается. С этого контура выделенный сигнал поступает на преобразователь частоты, выполненный на полевом транзисторе VT1.

Технические характеристики:

1. Чувствительность / при работе в диапазоне, не хуже: 2 мкВ /160 М; 1,6 мкВ / 80 М; 2,2 мкВ / 40 М; 1 мкВ / 20 М (при измерении учитывалось соотношение сигнал/шум 3:1).
2. Дрейф частоты гетеродина после 15-ти минутного прогрева не более: 10 Гц/мин.
3. Избирательность по зеркальному каналу во всех диапазонах не менее 30 дб.
4. Избирательность по соседнему каналу при расстройке на 6 кГц не менее 56 дб.


Входной сигнал поступает на затвор этого транзистора, а напряжение гетеродина в его истоковую цепь. Применение полевого транзистора дало возможность расширить динамический диапазон приемника и обеспечить согласование входного каскада с входным контуром, без применения катушек связи, понижающих чувствительность приемника.

Гетеродин (ГПД) выполнен на транзисторе VT2. Частота его генерации определяется параметрами контура L2 С5, находящегося в картридже, и внешней емкостью С6-С7, причем С7 — переменный конденсатор с воздушным диэлектриком, при помощи которого осуществляется настройка приемника на станцию.

В качестве переменного конденсатора используется переменный конденсатор от старых ламповых радиол, перекрытие по емкости этого конденсатора значительно превышает необходимые пределы для перекрытия любительских КВ-диапазонов, поэтому перекрытие С7 ограниченно последовательным включением конденсатора С6.

Напряжение гетеродина снимается с отвода его контурной катушки L2 и поступает на исток VT1. Для уменьшения зависимости частоты гетеродина от напряжения источника питания используется простейший параметрический стабилизатор на стабилитроне VD1 и резисторе R7.

В стоковой цепи транзистора VT1 выделяются продукты преобразования частоты, из которых при помощи электромеханического фильтра Z1 выделяется полезный сигнал промежуточной частоты, лежащей в пределах 500-503 кГц. Отфильтрованный сигнал поступает на вход однокаскадного усилителя промежуточной частоты, построенного по каскадной схеме на транзисторах VT4 и VT5.

В коллекторной цепи VT5 включен колебательный контур L3C19, настроенный на промежуточную частоту. Регулировка усиления УПЧ от единицы до максимального значения производится вручную при помощи переменного резистора R15, изменяющего напряжение смещения на базе транзистора VT5.

Схема любительского коротковолнового приемника

С выхода УПЧ сигнал промежуточной частоты поступает на вход демодулятора, выполненного на полевом транзисторе VT6. Демодулятор представляет собой смеситель, частот, поступающих с выхода УПЧ и от отдельного генератора опорной частоты. Такого рода смеситель фактически представляет собой ключ, периодически, под действием управляющего сигнала опорного генератора, прерывающий прохождение сигнала ПЧ.

Входное и выходное сопротивление такого смесителя сравнительно невысоки, и в зависимости от параметров полевого транзистора могут быть в пределах 100-1000 Ом, в данном случае около 500 Ом (а между входом и выходом такого смесителя, фактически нет никакой разницы, это необходимо учесть, если в дальнейшем планируется преобразовать приемник в трансивер. Без специальной коммутации смеситель на VT6 будет работать и как модулятор и как демодулятор).

Генератор опорной частоты 500 кГц выполнен на транзисторе VT3, частота генерации стабилизирована кварцевым резонатором Q1, генератор не имеет колебательного контура на выходе, и его выходной сигнал имеет импульсную форму, но в данном случае, это существенного значения не имеет.

С выхода демодулятора сигнал звуковой частоты поступает через регулятор громкости R20 на вход усилителя звуковой частоты, построенном по схеме составного транзистора на транзисторах VT7 и VT8. Ток коллектора VT7 составляет около 50-100 мкА. Работа транзистора в микротоковом режиме обеспечивает минимальный уровень шумов на выходе усилителя.

Цепь обратной связи R21 R22 стабилизирует режим работы усилителя по постоянному току. Входное сопротивление усилителя 3500 Ом, выходное около 500 Ом. К выходу усилителя подключаются высокоомные головные телефоны типа ТОН или ТЭГ сопротивлением от 300 до 1800 Ом.

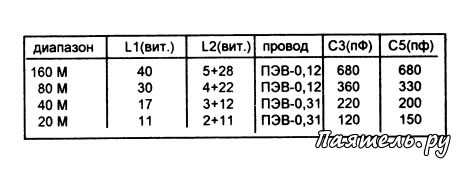

Для намотки катушек L1 и L2 используются полистироловые каркасы диаметром 7мм с подстроечниками из карбонильного железа. Такие каркасы применялись в контурах УПЧИ старых ламповых черно-белых телевизоров типа УЛППТ. Используется только цилиндрическая часть каркаса, причем она укорочена до 30 мм. Намоточные данные катушек и емкостей конденсаторов С3 и С5 для различных диапазонов сведены в таблицу.

Для катушки L3 используется четырехсекционный каркас диаметром 5 мм с подстроечным сердечником диаметром 2,8 мм и длиной 12-14 мм из феррита с проницаемостью 400-600НН (такие каркасы использовались в контурах ПЧ всех старых отечественных ламповых радиол). Катушка L3 содержит 100 витков провода ПЭВ 0,12. Катушку L3 желательно поместить в экран, соединенный с общим проводом.

Может быть два варианта переключения диапазонов. В первом на корпусе приемника устанавливается плоский разъем (от плат военной техники), в который устанавливаются картриджи, представляющие собой плату, на одном торце которого расположена ответная часть разъема.

На этой плате контурные катушки располагаются параллельно плате ("лежа") , но перпендикулярно друг другу (для ослабления взаимного влияния между входным контуром и гетеродинным). Расстояние между катушками должно быть не менее 40 мм.

Во втором варианте используются примерно такие же платы с контурами, но их контакты выполнены таким образом, чтобы их можно было напаять на контакты четырехплатного галетного переключателя с керамическими платами. Тогда получается своеобразная снежинка из диапазонных плат, прикрепленных при помощи пайки на контакты этого переключателя по кругу их расположения. Но такой вариант требует достаточного простора в корпусе приемника и будет затруднена модернизация по пути увеличения числа диапазонов.

Монтаж приемника выполнен объемным способом. Корпус представляет собой дюралюминиевую коробчатую конструкцию, в основании которой закреплен лист фольгированного стеклотексталита, а также гетинаксовые контактные гребенки от старой ламповой техники. Монтаж ведется на этом листе фольгированного стеклотексталита, основная фольга которого используется как общий минус питания, а также на этом листе, на фольге, вырезаны квадраты со стороной 10 мм, которые используются как опорные контактные точки для монтажа.

Разъем для подключения диапазонных картриджей расположен на верхней панели корпуса прямо над переменным конденсатором. Соединение этого разъема с переменным конденсатором и другими узлами приемника необходимо выполнять наикратчайшими монтажными проводниками.
Электромеханический фильтр используется типа ЭМФ500-3В (частота 500 кГц, полоса 3 кГц, сдвинутая вверх от 500 кГц).

Настройку приемника следует начинать с УЗЧ. Сопротивление R22 устанавливают таким образом, чтобы напряжение на эмиттере транзистора VT8 было 6 В (при напряжении источника питания 9В).

Затем следует настройка опорного генератора. Напряжение на коллекторе VT3 должно быть 5 В, а размах импульсов частотой 500 кГц на нем же должен быть около 4 В.

Настройка

Теперь переходим к настройке УПЧ. Нужно установить R15 в положение максимального усиления и подобрать R11 таким образом, чтобы ток коллектора VT5 был равен 1-2 mА. Настройку контуров и укладку диапазонов выполняют традиционным способом при помощи генератора сигналов.
