Схема передатчика охранной сигнализации

Категория: Сигнализации
Схема передатчика охранной сигнализации

Для передачи сообщения о срабатывании сигнализации сейчас существует множество современных способов, в числе которых передача сигнала через интернет, на сотовый телефон, на пейджер, по СВЧ - каналу. Но и обычный коротковолновый радиоканал еще не устарел. Ниже приводится описание несложного радиотракта, для передачи сигнала тревоги по каналу в диапазоне 27 МГц, на расстояние до 500 метров.


Особенность схемы в том, что в ней используется метод частотного кодирования, когда каждому объекту охраны присвоена определенная частота модуляции. Такой способ позволяет идентифицировать несколько устройств работающих на одной радиочастоте.

Принципиальная схема передающего узла показана на рисунке 1. Он включается по питанию. Например, в автомобиле его можно подключить параллельно сирене. При срабатывании охранной системы будет включаться сирена, и одновременно включится передатчик, дублирующий сирену по радиоканалу.

Передатчик состоит из схемы частотного кодирования на микросхеме А1 - LM567CN, частотного модулятора на транзисторе VT3 и варикапе VD1, задающего генератора на транзисторе VT1 и усилителя мощности на VT2. Частота канала передачи задана частотой кварцевого резонатора Q1. Узкополосная частотная модуляция осуществляется сдвигом его резонансной частоты при помощи включенной последовательно ему цепи из катушки L1 и емкости варикапа VD1.

От параметров этой цепи зависит отклонение его частоты (от индуктивной составляющей частота уменьшается, а от емкостной, - увеличивается). Индуктивность постоянна, но емкость VD1 зависит от величины приложенного к нему обратного напряжения. Кодер на микросхеме А1 представляет собой генератор импульсов частота которых зависит от параметров цепи R10-C15.

Через R8 эти импульсы поступают на транзистор VT3, задача которого, в основном, в исключении влияния ВЧ цепи на работу тонального генератора на А1. Транзистор, совместно с цепью R6-С13 препятствует проникновению ВЧ напряжения на генератор А1.

Частотно-модулированный сигнал выделяется в контуре L2-C2-C3, включенном в коллекторной цепи транзистора VT1. Контур в коллекторную цепь включен частично, что обеспечивает повешение его добротности. Режим работы транзистора VT1 по постоянному току задан базовыми резисторами R1-R2. Глубина обратной связи задается конденсаторами С4 и С5.

На усилитель мощности на транзисторе VT2 радиосигнал поступает с коллектора VT1 через конденсатор С6. Уровня напряжения на коллекторе VT1 достаточно для раскачки выходного каскада, поэтому, напряжения смещения на базе VT2 нет.

Выходной сигнал выделяется на дросселе 13 и через разделительный конденсатор С9 поступает на выходной «П»-контур С10-С11-L4-C12, согласующий выходной каскад с антенной системой, и на катушку L5 увеличивающую электрическую длину антенны.

Антенна передатчика - суррогатная, это монтажный провод длиной около 1 метра. Выходной «П» - контур нужно настраивать под каждую конкретную антенную систему, которая будет применяться сданным передатчиком.

Передатчик развивает выходную мощность (при правильной настройке выходного «П»-контура) около 0,5-0,6W, потребляя при этом ток около 200 тА.

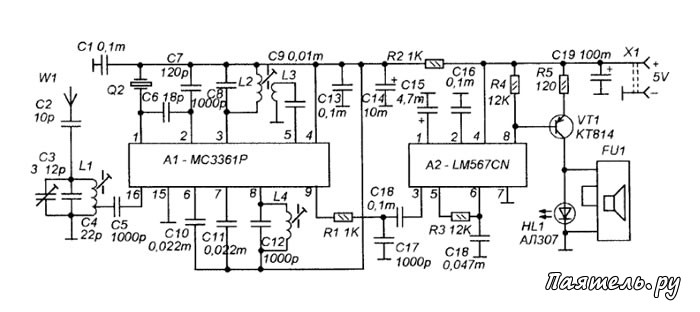

Схема передатчика охранной сигнализацииПитание тонального кодера стабилизировано стабилитроном VD2. Принципиальная схема приемного узла показана на рисунке 2. Схема состоит из радиоприемного тракта на микросхеме А1, тонального декодера на микросхеме А2 и устройства акустической сигнализации FU1.

Приемный тракт построен на микросхеме А1 (МС3361Р), включенной по упрощенной типовой схеме. Упрощение коснулось системы шумопонижения, которая здесь отсутствует и тракта промежуточной частоты, в котором нет пьезокерамического фильтра ПЧ. Решение отказаться от применения стандартного пьезокерамического фильтра возникло по одной важной причине.

Дело в том, что имеющиеся в продаже пьезокерамические или электромеханические, кварцевые фильтры, рассчитаны только на некоторые стандартные значения ПЧ. Это сильно ограничивает подбор кварцевых резонаторов для приемника и передатчика, поскольку требуются резонаторы с разносом частот, равным промежуточной частоте имеющегося фильтра.

Замена же фильтра LC-контуром позволяет в значительной степени облегчить подбор кварцевых резонаторов, так как контур можно настроить на любую допустимую для микросхемы МС3361 промежуточную частоту (реально от 200 кГц до 2 МГц). Снижение же селективности по соседнему каналу, вызванное применением одиночного контура, в значительной степени компенсируется условиями эксплуатации тракта и наличием тонального декодера на его выходе, который сам по себе является селективным элементом, хотя и работающим по НЧ.

Сигнал от антенны (роль которой выполняет телескопическая антенна от магнитолы) поступает на входной контур L1-C3-C4. Контур настроен на частоту принимаемого сигнала.

С отвода катушки L1 радиосигнал поступает на преобразователь частоты микросхемы А1 (вывод 16). Гетеродин входит в состав А1. Его внешними элементами являются Q2, С6, С7. Сигнал промежуточной частоты выделяется на выводе 3 А1 контуром L2-C8. С катушки связи L3 через конденсатор С9 напряжение ПЧ поступает на усилитель ПЧ (вход - вывод 5). В фазосдвигающей цепи частотного детектора работает контур L4-C12, так же настроенный на ПЧ.

Низкочастотный сигнал выделяется на выводе 9 А1 и поступает на вход тонального декодера на микросхеме А2. Частота настройки тонального декодера зависит от параметров цепи R3-C18 (эти элементы должны быть такими же, как R10 и С5 в схеме на рис.1).

В случае совпадения частоты модуляции принятого сигнала с частотой настройки тонального декодера, транзисторный ключ, выведенный коллектором на вывод 8 А2 открывается и влечет за собой открывание транзистора VT1, в коллекторной цепи которого включено сигнальное устройство FU1.

Сигнальное устройство представляет собой платку с микродинамиком от китайского кварцевого будильника. На платке нужно сделать перемычку между дорожками, к которым подключаются контакты установочной стрелки будильника, а по питанию платку подключить к светодиоду НИ согласно полярности. Для намотки всех контурных катушек используются каркасы от модулей радиоканалов телевизоров типа 3-УСЦТ.

Катушки передатчика. L2 - 10 витков. L4 - 10 витков, L5 - 16 витков. Провод ПЭВ 0,31. L1 и L3 - дроссель по 30-50 мкГн. Катушки приемника. L1 - 10 витков с отводом от 3-го, провод ПЭВ 0,31.. Для промежуточной частоты 502 кГц L2 и L4 содержат по 70 витков ПЭВ 0,12, L3- 10 витков ПЭВ 0,12.

Резонатор Q1 на 26999 кГц, резонатор Q2 на 26497 кГц. При другом различии частот резонаторов величина ПЧ будет другой, а следовательно и другие параметры контуров L2-C8 и L4-C12 приемного тракта.
