Схема Приемника прямого преобразования 28 МГц

Категория: Радиоприемники
Схема Приемника прямого преобразования 28 МГц

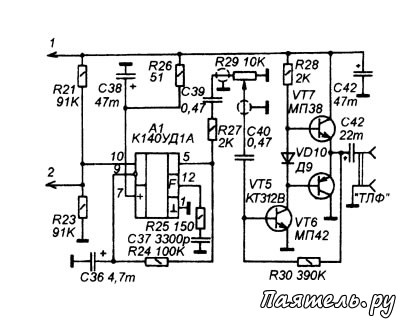

Приемник предназначен для приема радиолюбительских станций работающих в диапазоне 28... 29,8 МГц телеграфом и телефоном. Полоса пропускания тракта НЧ — 3 кГц, чувствительность, при отношении сигнал / шум как 3 /1 не хуже 0,25 мкВ. Приемник построен по схеме прямого преобразования. Принципиальная схема высокочастотного тракта, включающего генератор плавного диапазона, усилитель радиочастоты и смеситель показана на рисунке 1. Схема низкочастотного усилителя приведена на рисунке 2.


Сигнал от антенны поступает на входной контур L2 С4 С3 VD3 через катушку связи L1. Контур перестраивается в пределах диапазона при помощи варикапа VD3. В данной схеме приемника имеются отдельные органы настройки для перестройки частоты гетеродина и для настройки входных контуров. Такое решение несколько усложняет обращение с приемником, но зато дает возможность получить максимальную чувствительность в любом участке диапазона и позволяет осуществлять оперативную отстройку от помех или соседних, по частоте, станций.

Усилитель радиочастоты выполнен на полевом МДП-транзисторе VT1. Входной сигнал с входного контура поступает на его первый затвор. Суда же поступает небольшое напряжение смещение от делителя на резисторах R6 R7 R9, которое необходимо для получения максимальной чувствительности. На второй затвор этого транзистора поступает напряжение смещение от делителя на R5.

Изменяя напряжение смещения на втором затворе VT1 при помощи этого резистора можно регулировать коэффициент усиления усилителя РЧ. В истоковой цепи VT1 включен контур L3 С13 С10 VD4, который так же как и входной контур, перестраивается в пределах диапазона при помощи варикапа посредством переменного резистора R2.

С выхода УРЧ через катушку связи L4 выделенный и усиленный сигнал поступает на связанные между собой катушки L5-L7, входящие в состав двухполосного балансного смесителя на встречно-параллельно включенных диодах VD5-VD8. Такой смеситель, как известно, работает при частоте гетеродина, равной половине частоты входного сигнала, поскольку в процессе преобразования участвуют обе полуволны напряжения гетеродина. Контур L5 С14 настроен на середину диапазона и не перестраивается. Напряжение гетеродина подается через катушку связи L7.

Смеситель нагружен на фильтр нижних частот на элементах DL2-DL4 и С29-С35. Фильтр имеет частоту среза 3 кГц, что и обеспечивает полосу пропускания приемника.

С выхода фильтра низкочастотный сигнал поступает на усилитель на операционном усилителе А1, определяющем основную чувствительность приемника (как известно, в приемниках прямого преобразования основное усиление происходит по ЗЧ). Резисторы R22 и R23 обеспечивают работу операционного усилителя при однополярном источнике питания, а коэффициент усиления А1 можно установить подбором резистора R24, включенного в цепи ООС.

Далее, через регулятор громкости R29 ЗЧ сигнал поступает на усилитель мощности ЗЧ на транзисторах VT5-VT7, нагруженный на головные телефоны. Сопротивление звуковых катушек телефонов может быть от 100 до 4 Ом, возможно подключение малогабаритного динамика.

Схема Приемника прямого преобразования 28 МГцГенератор плавного диапазона (ГПД) состоит из задающего генератора, выполненного на транзисторе VT3 по схеме емкостной трехточки, и удвоителя частоты на транзисторе VT4. Настройка на станцию производится изменением частоты настройки контура L8 С19 С20 при помощи переменного конденсатора С20. Частота перестраивается в пределах 7...7,45 МГц.

Эта частота с выходе задающего генератора (с эмиттера VT3) поступает на базу транзистора VT4, режим которого выставлен таким образом, что напряжение в его коллекторной цепи имеет импульсный характер. В коллекторной цепи VT4 включен контур L9C27 настроенный на частоту 14,45 МГц. В результате работы удвоителя частоты на катушке связи L10 выделяется ВЧ напряжение, частота которого в процессе перестройки по диапазону конденсатором С20 изменяется в пределах 28...29,8 МГц. Это напряжение поступает на смеситель.

Напряжение питания гетеродина 9 В, получено от стабилизатора на транзисторе VT2 и стабилитроне VD9. Катушки L1-L4 намотаны на каркасах диаметром 5 мм с резьбовыми ферритовыми подстроечными сердечниками. L2 и L3 содержат по 8 витков провода ПЭВ 0,31. Катушки L1 и L4 намататываются на поверхность L2 и L3, соответственно, они содержат по 3 витка того же провода.

Для намотки катушек L5-L7 используется ферритовое кольцо К16X8X6 из феррита 50ВЧ2. L5 содержит 10 витков, L6 — 6 витков с отводом от 3-го, L7 — 4 витка. Все намотаны проводом ПЭВ 0,43. Катушка L8 намотана на керамическом каркасе диаметром 18 мм с латынным подстроечным сердечником. Она содержит 5 витков провода ПЭВ -1,5. Катушки L9 и L10 намотаны на керамическом каркасе диаметром 10 мм с латунным подстроечником, L9 содержит 8 витков ПЭВ 0,43, L10 - 3 витка того же провода.

Дроссели DL2-DL4 намотаны на сердечниках ОБ20 из феррита 2000 НМ, содержат по 70 витков провода ПЭВ 0,2. Дроссель DL1 — готовый типа ДПМ 0,1.
