Магнитная рамочная антенна с индуктивной настройкой

При ограниченных возможностях в размещении антенны для работы на 80-160 М можно использовать магнитную рамочную антенну. Такая антенна для диапазона 80 М может иметь периметр равный примерно 6-8 метров, а для диапазона 160 М периметр будет около 12-15 метров. Антенну таких размеров несложно растянуть в пространстве между окном, около которого находится трансивер, и балконом. Основная трудность при выполнении такой антенны заключается в её настройке и согласовании.


Близлежащие предметы оказывают значительное влияние на резонанс антенны, поэтому часто магнитная рамочная антенна нуждается в дополнительной настройке по месту установки. Настройка антенны в резонанс конденсатором переменной емкости на практике затрудняется тем, что необходим конденсатор с очень высоким пробивным напряжением, и к тому же необходима оперативная регулировка его емкости, что подразумевает доступ к этому конденсатору.

Много проблем доставляет согласование низкого входного сопротивления антенны с волновым сопротивлением коаксиального кабеля.

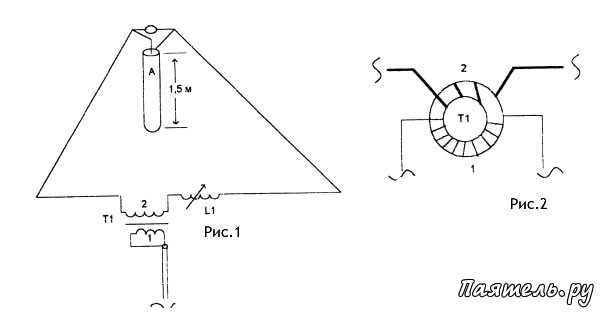

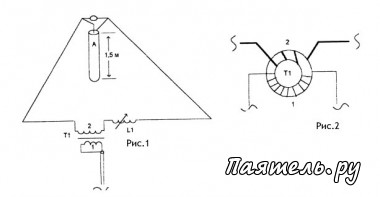

В предлагаемой конструкции магнитной рамочной антенны на диапазоны 80 и 160 М (рисунок 1) вышеизложенные недостатки устранены. В качестве конденсатора был использован отрезок коаксиального кабеля (его волновое сопротивление может быть любым, важно лишь, чтобы он имел электрически прочную изоляцию). Настройка антенны в резонанс осуществлялась шаровым вариометром индуктивностью от 2,5 до 6,5 мкГн.

Был использован вариометр от старой военной радиостанции. Трансформатор Т1 — самодельный. Он намотан на ферритовом кольце с проницаемостью 600 от отклоняющей системы старого цветного телевизора. Первичная обмотка содержит 12 витков гибкого медного провода толщиной 1 мм (число витков одно и тоже для 80 М и для 160 М).

Вторичная обмотка намотана проводом, из которого выполнена антенна. Она содержит 2 витка для диапазона 80 М и 4 витка для диапазона 160М. Расположение обмоток на ферритовом кольце показано на рисунке 2. Вариометр подключен на расстоянии 20 см от трансформатора. Трансформатор включен симметрично в полотно антенны. Система трансформатор — вариометр находилась на подоконнике, а антенна была растянута за окном квартиры.

Настройка антенны несложна. Первоначально устанавливают вариометр в среднее положение и определяют резонансную частоту антенн. При указанной длине коаксиального кабеля, играющего роль конденсатора антенны, она будет ниже любительского диапазона. Длина коаксиального кабеля, идущего от трансформатора к трансиверу должна быть постоянной, так как её изменение может расстроить антенну выше возможности изменения индуктивности вариометра. Коаксиальный кабель может быть любого волнового сопротивление — 50 или 75 Ом.

После настройки отрезка кабеля-конденсатора его концы необходимо влагоизолировать при помощи автомобильного силиконового герметика или каким-либо другим известным способом. После настройки конденсатор-кабель можно не туго обмотать около изолятора. Для полотна рамочной антенны годится медный многожильный провод в пластиковой изоляции толщиной 1-3 мм.

Данная антенна относится к классу суррогатных. Она не может обеспечить эффективной работы, но в состоянии обеспечить удовлетворительную работу на начальном этапе работы в 160-метровом диапазоне. В зависимости от расположения полотна антенны относительно поверхности земли, вертикального или горизонтального, она излучает волны с вертикальной или горизонтальной поляризацией.
