Схема УКВ приставки к СВ радиостанции

Приставка предназначена для линейного преобразования сигналов, поступающих с выхода передатчика малогабаритной СВ радиостанции, работающей в диапазоне 27 МГц, в сигналы диапазона 144 МГц. Приставка выгодна тем, что позволяет, используя современную карманную СВ радиостанцию, работать в диапазоне 144 МГц в таком же многоканальном режиме как в 27 МГц. На вход приставки должен поступать сигнал, по мощности не более 0,25 Вт (или нужно изменить параметры входного делителя), при этом выходной сигнал имеет мощность 2,5 Вт. Входное и выходное сопротивление 75 Ом.

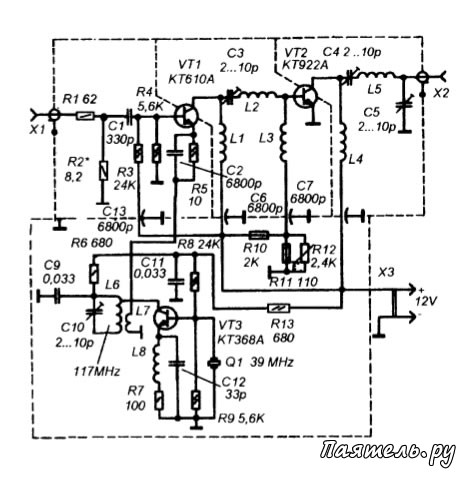

Принципиальная схема показана на рисунке. Сигнал с выхода передатчика поступает на входной делитель R1, R2, который понижает уровень входного сигнала в 10 раз. С выхода этого делителя сигнал 27 МГц поступает на преобразователь частоты на транзисторе VT1. В его эмиттерную цепь поступает сигнал частотой 117 МГц. В результате в коллекторной цепи выделяется сумма этих сигналов 27+117=144 МГц. Этот сигнал поступает на усилитель мощности на транзисторе VT2.

В гетеродине работает транзистор VT3, его коллекторный контур L6C10 настроен на третью гармонику кварцевого резонатора. При изменении питающего напряжения на 1 В уход частоты гетеродина не более 200 Гц. Питается приставка напряжением 12В от автомобильной бортовой сети.

Катушки бескаркасные. Катушка L1 имеет диаметр 6 мм и содержит 2,5 витка, L2 имеет диаметр 8 мм и содержит 3 витка, L4 имеет диаметр 6 мм и содержит 2,5 витка, L5 имеет диаметр 8 мм и содержит 4 витка, L6 имеет диаметр 6 мм и содержит 5,5 витка с отводом от 0,3-го. L7 намотана на L6, она содержит 1,5 витка.

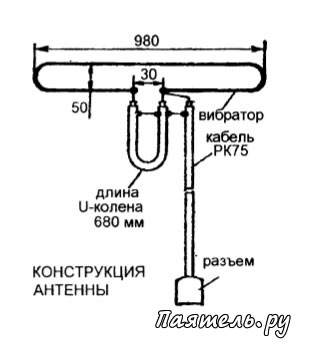

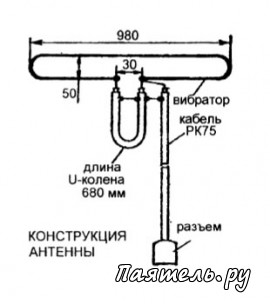

Схема УКВ приставки к СВ радиостанцииВсе эти катушки наматываются проводом ПЭВ 1,0. Диаметр указан внутренний. Дроссель L4 намотан на резисторе МЛТ 0,25 сопротивлением более 100 кОм. Он содержит 30 витков ПЭВ 0,12. Подстроечные конденсаторы с воздушным диэлектриком. Вся конструкция собрана в алюминиевой коробке размерами
138x82x55мм, коробка разделена на четыре отсека.
