УНЧ, выполненный на электронных лампах имеет, как правило, высокое выходное сопротивление и для согласования с громкоговорителем требует применения выходного трансформатора, который, как известно является основным источником амплитудно-фазовых искажений. Создание высококачественного выходного трансформатора для двухтактного усилительного каскада — задача не из легких. В тоже время известны некоторые схемные решения, заметно упрощающие конструкцию выходного трансформатора.


Наиболее удачное — применение двухтактно-параллельной схемы выходного каскада, в четыре раза снижающее нагрузочное сопротивление усилителя, и позволяющее использовать по сути дела однотактный выходной трансформатор упрощенной конструкции.

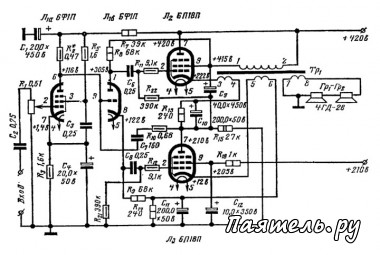

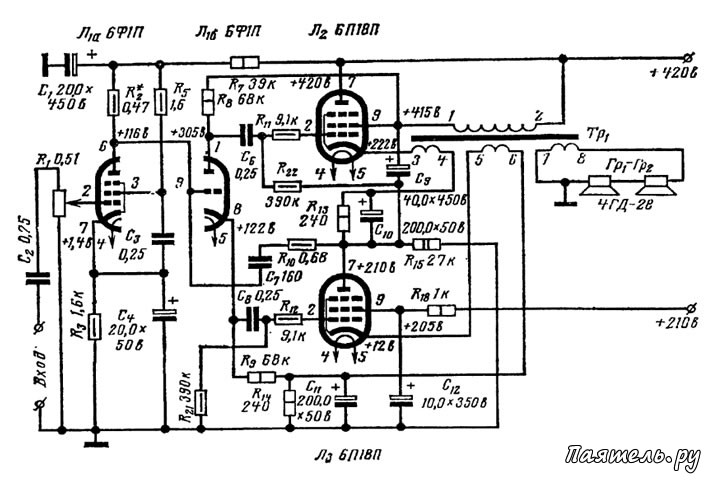

Схема такого усилителя показана на рис. 1. Он выполнен по схеме последовательного питания на пентодах типа 6П18П. Напряжение на экранирующую сетку Л2 поступает через выходной трансформатор, а на экранирующую сетку Л3 — со средней точки выпрямителя питания. Резистор R13 уравнивает катодный и анодный токи этих ламп.

Фазоинвертор собран по схеме с раздельной нагрузкой на триоде "б" лампы /11. Напряжение на анод триода подается с экранирующей сетки Л2, потому что только при этом анодная составляющая тока Л1 поступает на промежуток : управляющая сетка — катод лампы Л2. Никаких других схемных особенностей усилитель не имеет.

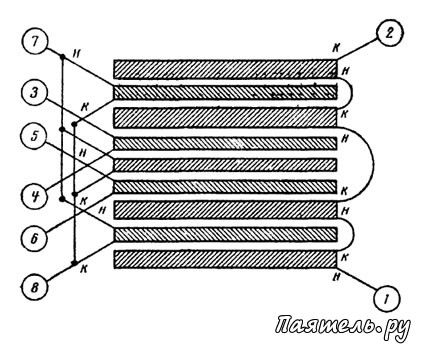

Схема соединений его обмоток трансформатора показана на рисунке 2. Сечение набора Ш-образного сердечника 6-7 см2. Обмотка 1-2 содержит 300X4 витков провода ПЭВ 0,23, обмотки 3-4, 5-6 — по 50 витков ПЭВ 0,16, обмотка 7-8 — 120X3 витков ПЭВ 0,41.

Рисунок 2
