Схема мобильной СВ-Радиостанции

Категория: Радиостанции
Схема мобильной СВ-Радиостанции

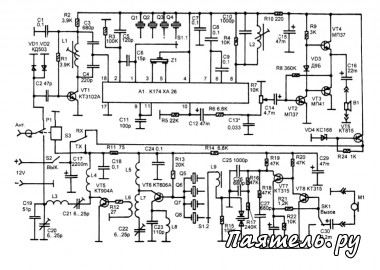

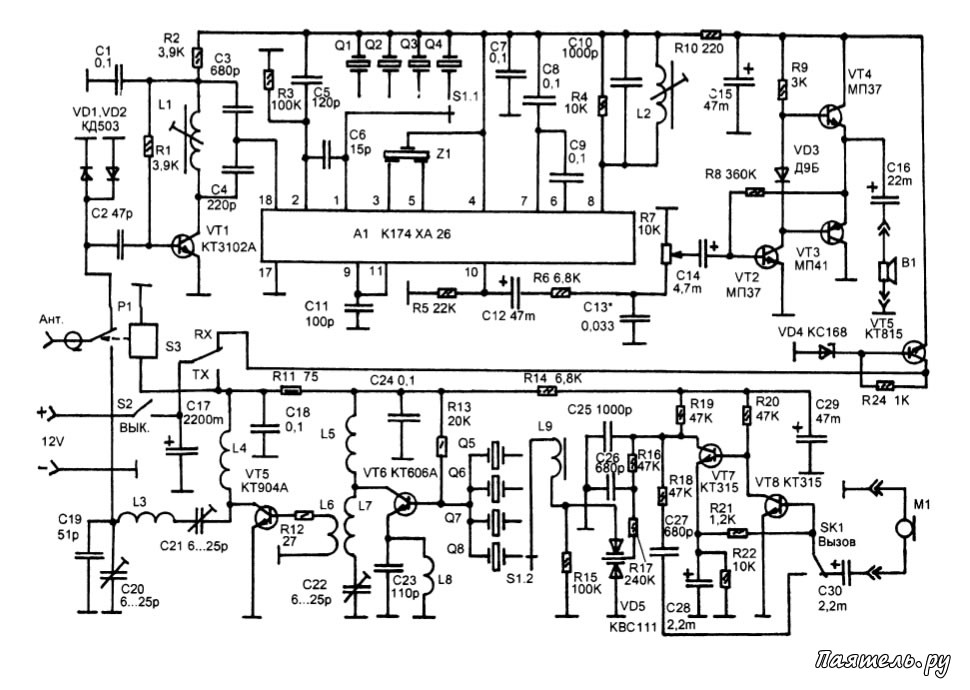

Радиостанция предназначена для работы в автомобиле, катере, в стационарных условиях. Для её питания требуется источник постоянного тока напряжением 12-15В, выдающий ток не менее 1А. Дальность связи с аналогичной радиостанцией составляет около 2-5 км в городе, до 15 км на автотрассе и до 30 км при работе в стационарном режиме на полноразмерную антенну, расположенную на мачте. Радиостанция работает с антенной, имеющей волновое сопротивление 75 ом. Принципиальная схема показана на рисунке выше. Приемный тракт построен по упрощенной схеме на основе микросхемы К174ХА26.


Технические характеристики:

1. Выходная мощность передатчика при напряжении питания 12В на нагрузке 75 Ом ... 3 Вт.
2. Модуляция.......... частотная с девиацией 2,5 кГц.
3. Ток потребления при передаче не более.......0,6А.
4. Ток потребления при приеме не более......0.015А.
5. Чувствительность приемника при отношении сигнал/шум 10 дб не хуже.................................1 мкВ.
6. Селективность по соседнему каналу при расстройке на 10 кгц не хуже......................... 36 дб.
7. Рабочий диапазон........................................."27МГц"


Схема супергетеродинная с одним преобразованием частоты. Сигнал из антенны поступает непосредственно на вход УРЧ на транзисторе VT1 без входного контура. Диоды VD1 и VD2 защищают транзистор от перегрузки при неисправности реле Р1, а также от наводок с выхода передатчика через емкость его контактов.

В коллекторной цепи VT1 включен контур, настроенный на середину рабочего участка диапазона. Напряжение на преобразователь частоты микросхемы А1 поступает с этого контура через емкостный делитель из конденсаторов С3 и С4, входящих в состав контура.

В схеме используется собственный гетеродин микросхемы А1. Выбор каналов производится при помощи простого переключения кварцевых резонаторов при помощи переключателя S1.1. Число каналов - 4 , чисто условное, каналов может быть сколь угодно много, все зависит от наличия нужных кварцевых резонаторов и переключателя на такое количество положений.

Со стандартным галетным переключателем с керамическими платами число каналов может быть до 11-ти. Можно сделать набор картриджей, а которых установить по два резонатора — один для приемного тракта, другой для передающего и подключать их к радиостанции при помощи ВЧ-разъема. Число каналов, при этом неограниченно. Можно сделать отдельные переключатели для приемника и передатчика, тогда можно будет работать на разнесенных частотах. Все зависит от конкретных возможностей.

С выхода преобразователя частоты сигнал ПЧ 465 кГц поступает через пьезокерамический фильтр Z1 на усилитель-ограничитель ПЧ и частотный детектор. В фазосдвигающей цепи частотного детектора работает контур L2C10, настроенный на частоту ПЧ.

С выхода детектора (вывод 10 А1) ЗЧ сигнал поступает через ФНЧ R6C13 и регулятор громкости R7 на простой двухкаскадный УЗЧ на транзисторах VT2-VT4 с двухтактным выходным каскадом. Системы шумоподавления в её классическом представлении нет, имеется только простой ФНЧ на R6C13, который "обрезает" высокочастотные составляющие ЗЧ сигнала, таким образом значительно снижая уровень шумов (подобрав номинал С13 можно установить такой порог подавления, при котором шумы, практически, не будут слышны, но сигнал тонального вызова и речь будут громкими и разборчивыми, хотя и несколько бубнящими).

Приемный тракт питается напряжением 6,5В от параметрического стабилизатора на транзисторе VT5. Передатчик на двух транзисторах VT5 и VT6, на VT6 собран задающий генератор, в котором осуществляется частотная модуляция, на VT5 усилитель мощности, с выходом, согласованным на нагрузку 75 Ом. Переключение каналов производится так же как и в приемном тракте — при помощи переключения резонаторов секцией переключателя S1.2.

Частотная модуляция производится путем небольшого, управляемого низкочастотным сигналом, сдвига частоты резонанса кварцевого резонатора при помощи последовательной LC цепи, состоящей из дросселя L9 и варикапной матрицы VD5. Микрофонный усилитель-ограничитель собран на двух транзисторах VT7 и VT8. Микрофон динамический. Для формирования сигнала вызова служит цепь R18, C27, включаемая кнопкой SK1 между входом и выходом этого усилителя, переводя его таким образом в генераторный режим.

Радиостанция собрана в металлическом корпусе размерами 180x180x55 мм (размеры стандартной автомагнитолы). Корпус разделен на три экранированных отсека, в одном располагается плата приемного тракта, в другом смонтирован на контактных лепестках объемным монтажом передатчик, в третьем располагается галетный переключатель каналов. Все кварцевые резонаторы распаяны непосредственно на керамических панелях этого переключателя (S1), а соединение с приемником и передатчиком выполнено наикратчайшими проводниками.

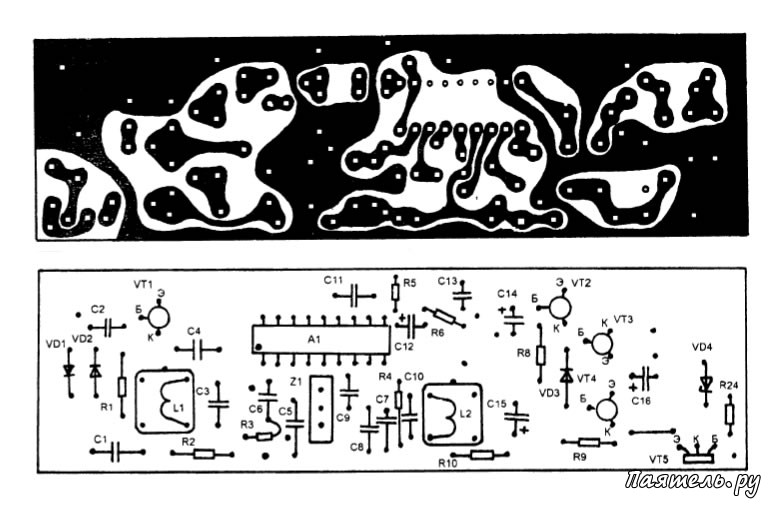

Вид платы приемного тракта
Схема мобильной СВ-Радиостанции

Катушки L1 и L2 приемника намотаны на каркасах с сердечниками и экранами от катушек модулей цветности или декодеров телевизоров УСЦТ. Эти каркасы имеют диаметр 5 мм и подстроечный ферритовый сердечник диаметром 2,8 мм. Катушка L1 содержит 6,5 витков ПЭВ 0,35 (0,3-0,4) намотанных виток к витку, катушка L2 содержит 80 витков провода ПЭВ 0,1 намотанных внавал на участке каркаса длиной 7 мм. Но лучше в качестве L2 и С10 использовать готовый контур ПЧ от радиовещательного карманного приемника с ПЧ 465кГц.

Пьезокерамический фильтр ФП1П-0,49 на 465 кГц, но можно использовать любой пъезофильтр от радиоприемника с ПЧ 465 кГц, нужно только учитывать что от качества этого фильтра зависит вся селективность по соседнему каналу. Если фильтр имеет большие размеры (например ПФ1П2) его можно расположить рядом с печатной платой возле микросхемы А1, соединения при этом должны быть предельно короткими.

В отсеке для передатчика установлена дюралюминиевая пластина размерами 110x45x10 мм, в ней просверлены отверстия под резьбовые участки корпусов транзисторов VT5 и VT6, а также отверстия для крепления контактных лепестков, монтаж ведется на этих лепестках и выводах транзисторов. На печатной плате монтируется только микрофонный усилитель с частотным модулятором.

Катушки передатчика не имеют каркасов. L3 имэет внутренний диаметр 13 мм, она содержит 12 витков провода ПЭВ 0,55 (0,61), L7 имеет такой же диаметр и провод, содержит 20 витков. L6 — два-три витка монтажного провода, проложенные по поверхности L7. L4 — дроссель ДМ06 на 5 мкГн, L5 — дроссель ДМ01 на 5 мкГн, L8 — ДМ01 на 20 мкГн, L9 — дроссель ДМ01 на 16 мкГн.

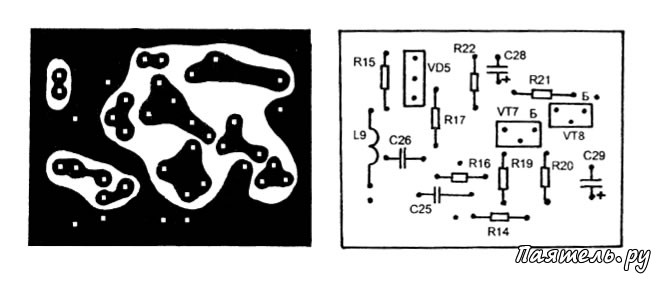

Вид платы микрофонного усилителя и модулятора
Схема мобильной СВ-Радиостанции

При отсутствии фабричных дросселей их можно намотать на постоянных резисторах MЛ-05 сопротивлением более 100 кОм, а число витков и диаметр провода рассчитать по формуле упрощенного расчета индуктивности катушки без сердечника.

Подстроечные конденсаторы керамические КПК, При отсутствии КТ606 можно оба каскада передатчика сделать на КТ904, но при этом, возможно придется немного уменьшить сопротивление R13. Переключатель S1 — галетный с керамическими платами на два направления, S2 и S3 — тумблеры на ток до 1 А. Реле Р1 — РЭС10 или любое другое на 12В, желательно с меньшей емкостью контактов. Кнопка SK1 — приборная типа МК-1.

Кварцевые резонаторы выбираются парами, резонатор передатчика должен быть на частоту канала, а резонатор приемника того же канала отличаться от него по частоте на 465 кГц.

Настройка

Настройка приемника затруднений не вызывает. Режим УНЧ устанавливается подбором номинала R8 , так чтобы в точке соединения эмиттеров VT3 и VT4 было напряжение равное половине напряжения на выходе стабилизатора на VT5.

Затем нужно настроить контуры приемника. Если гетеродин будет работать не стабильно (на некоторых каналах срывается генерация) нужно подобрать номинал R3. При настройке передатчика удобно пользоваться эквивалентом антенны — резистором на 75 Ом и 2 Вт включенным на выходе передатчика. Мощность можно определять измеряя ВЧ напряжение на этом резисторе при помощи осциллографа или ВЧ-вольтметра.

Ток потребления задающего генератора 55 мА, ток передатчика полностью 600 мА (не учитывая тока, потребляемого обмоткой реле).
